Системы измерительные управляющие автоматической противоаварийной защиты HIMax
| Номер в ГРСИ РФ: | РБ 03 23 5491 14 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "HIMA Paul Hildebrandt GmbH", Германия |
|
Описание типа РБ 03 23 5491 14 [2018-06-15]
rb-03-23-5491-14_2018-06-15.pdf
|
Скачать |
Системы измерительные управляющие автоматической противоаварийной защиты безопасные HIMax (далее - системы) предназначены преобразования электрических сигналов, поступающих от датчиков, и несущих информацию о параметрах технологических процессов, а также выдачи сигналов управления для предупреждения и защиты от аварийных ситуаций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 5491 14 |
| Наименование | Системы измерительные управляющие автоматической противоаварийной защиты HIMax |
| Год регистрации | 2014 |
| Номер сертификата | 9305 |
| Дата регистрации | 2014-08-26 |
| Срок действия | 2019-08-26 |
| Получатель сертификата | фирма "HIMA Paul Hildebrandt GmbH+Co KG", Германия (DE) |
Производитель / Заявитель
фирма "HIMA Paul Hildebrandt GmbH+Co KG"
Адрес: D-68782 Bruhl Albert-Bassermann Strabe 28
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2545-2015. |
Поверители
Скачать
|
Описание типа РБ 03 23 5491 14 [2018-06-15]
rb-03-23-5491-14_2018-06-15.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные управляющие автоматической противоаварийной защиты безопасные HIMax (далее - системы) предназначены преобразования электрических сигналов, поступающих от датчиков, и несущих информацию о параметрах технологических процессов, а также выдачи сигналов управления для предупреждения и защиты от аварийных ситуаций.
Область применения - предприятия химической и нефтяной промышленности, другие области деятельности.
Описание
Системы обеспечивают восприятие измерительной информации, представленной сигналами силы постоянного тока 0/4...20 мА (модули аналогового ввода - X-AI32 01, X- AI 32 02), преобразование цифровых значений в аналоговые сигналы силы постоянного тока 0/4...20 мА (модуль аналогового вывода - Х-АО 16 01), многоканальный счет импульсов, измерение частоты вращения с дискриминацией направления вращения (модуль X-CI 24 01), восприятие дискретных электрических сигналов; обработку измерительной информации; выработку управляющих аналоговых и дискретных сигналов, питание пассивных датчиков стабилизированным напряжением.
Высокий уровень функциональной безопасности (SIL3) достигается за счет дублирования каналов и процессоров. Системы включают в себя устройства внутреннего самодиагностирования на основе высокостабильных аналого-цифровых и цифро-аналоговых преобразователей: при достижении погрешностью измерительного канала (ИК) предела допускаемой погрешности с учетом сохранения функции безопасности выдается предупредительная сигнализацийо^Й^^ндл отключается с переходом в заданное программой безопасное состояние./
Место нанесения поверительного клейма-наклейки указано в Приложении I

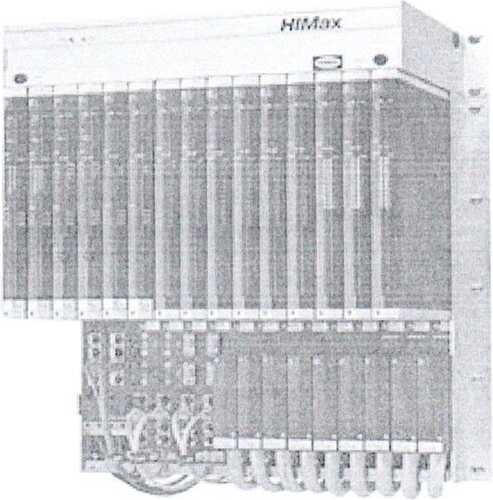

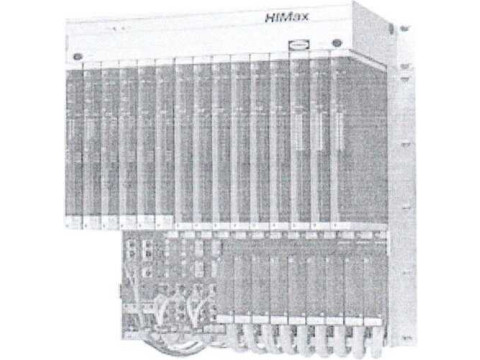

Внешний вид системы приведен на рисунке 1.
Рисунок 1 - Внешний вид систем измерительных управляющих автоматической противоаварийной защиты безопасных HIMax
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем указаны в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики измерительных модулей
|
Тип модуля |
Диапазон входного/выходного сигнала |
Пределы допускаемой приведенной погрешности при температуре окружающей среды 25°С , %, от верхнего предела диапазона измерения |
Пределы приведенной погрешности в рабочих условиях, %, от верхнего предела диапазона измерения |
|
Х-АО 16 01, Х-АО 16 51 |
от 0 до 20 мА; от 4 до 20 мА |
± 0,2 |
± 0,5 |
|
X-AI 32 01 X-AI 32 02 X-AI 32 51 |
от 0 до 20 мА; от 4 до 20 мА |
± 0,15 |
± 0,15 |
|
0,1 | |||
|
X-AI 16 51 |
от 0 до 20 мА; от 4 до 20 мА; ± 280 мВ; От Pt100 от 200 до 850 °C |
± 0,4 ± 0,4 ±2,0 °C |
±4,0 |
|| \ средств измерений
\ республики Беларусь
\Для документе»/
|
X-CI 24 01, X-CI 24 51 |
Счет импульсов: от 0 до 10 кГц; от 0 до 20 кГц |
± 1 импульс |
± 1 импульс |
|
Измерение частоты: | |||
|
1 фаза, 1 фронт |
± 1 Гц | ||
|
1 фаза, 2 фронта |
± 15 Гц | ||
|
2 фазы, 1 фронт |
± 1 Гц | ||
|
2 фазы, 2 фронта |
± 15 Гц |
± 1 % | |
|
4 канала, 4 фронта |
± 20 Гц | ||
|
I |
От 0 до 10 кГц |
Таблица 2 - Технические характеристики системы
|
Характеристики |
Параметры |
|
Номинальное напряжение питания постоянного тока модулей, В |
24 |
|
Максимальный потребляемый ток одного модуля, А |
2 |
|
Диапазон температур эксплуатации, °C |
от 0 до плюс 60 |
|
Диапазон температур хранения, °C |
от минус 40 до плюс 85 |
|
Степень защиты оболочек по ГОСТ 14254-96 |
IP 20 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки систем определяется заказом в соответствии с технической документацией фирмы "HIMA Paul Hildebrandt GmbH + Со KG", Германия.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "HIMA Paul Hildebrandt GmbH + Со KG", Германия:
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"
МРБ МП.2554-2015 "Системы измерительные управляющие автоматической
противоаварийной защиты безопасных HIMax. Методика поверки".
Заключение
Системы измерительные управляющие автоматической противоаварийной защиты безопасных HIMax соответствуют требованиям документации фирмы "HIMA Paul Hildebrandt GmbH + Со KG", Германия, ГОСТ 12997-84 и ТР ТС 020/2011 (декларация о соответствии № ТС RU Д-ОЕ.АЛ32.В.05069 действует с 07.07.2015 по 06.07.2020).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодатель-ной метрологии).
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ И ТЕХНИКИ БЕЛГИМ
Республика Беларусь г. Минск, Старовиленский тракт, 93, Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
