Приборы измерительные серии U
| Номер в ГРСИ РФ: | РБ 03 13 5519 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
|
Описание типа РБ 03 13 5519 14 [2015-08-31]
rb-03-13-5519-14_2015-08-31.pdf
|
Скачать |
Приборы измерительные серии U (далее по тексту - приборы) предназначены для измерения силы и напряжения постоянного тока, сигналов от термопар (ТП) с номинальными статическими характеристиками (НСХ) по СТБ ГОСТ Р 8.585-2004 и термопреобразователей сопротивления (ТС) с НСХ по ГОСТ 6651-2009, отображения измерительной информации в визуальной форме, а также выработки (для всех приборов, кроме модификации UM33A) управляющего сигнала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5519 14 |
| Наименование | Приборы измерительные серии U |
| Год регистрации | 2014 |
| Номер сертификата | 9351 |
| Дата регистрации | 2014-10-02 |
| Срок действия | 2019-10-02 |
| Получатель сертификата | фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Республика Корея (KR) |
Производитель / Заявитель
фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
Адрес: 14-1, Yangpyongdong-4Ga, Youngdeungpo-Gu, Seoul, 150-866
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2505-2015. |
Поверители
Скачать
|
Описание типа РБ 03 13 5519 14 [2015-08-31]
rb-03-13-5519-14_2015-08-31.pdf
|
Скачать |
Описание типа
Назначение
Приборы измерительные серии U (далее по тексту - приборы) предназначены для измерения силы и напряжения постоянного тока, сигналов от термопар (ТП) с номинальными статическими характеристиками (НСХ) по СТБ ГОСТ Р 8.585-2004 и термопреобразователей сопротивления (ТС) с НСХ по ГОСТ 6651-2009, отображения измерительной информации в визуальной форме, а также выработки (для всех приборов, кроме модификации UM33A) управляющего сигнала.
Область применения - управление процессами в сфере нефте- и газодобычи, транспортировки нефти и газа, нефтепереработки, нефтехимии, химии, металлургии, энергетики и в других отраслях промышленности.
Описание
Принцип действия приборов основан на измерении и преобразовании входных электрических сигналов в цифровую форму при помощи аналого-цифрового преобразователя интегрирующего типа и последующем отображении результатов измерений на цифровом дисплее.
Приборы изготавливают следующих модификаций (и их исполнений): UT75A (UT55A, UT52A, UT35A, UT32A); UP55A (UP35A); UM33A.
Конструктивно приборы выполнены в пластиковых неразборных корпусах щитового монтажа, что защищает измерительные компоненты от несанкционированного доступа. На лицевой панели расположен двухстрочный дисплей, светодиоды для отображения состояния работы и аварий, функциональные клавиши для управления и настройки приборов.
Приборы предназначены для контроля технологической программы путём поддержания и контроля заданного значения; ПИД и термостатного контроля; контроля "основной-подчинённый", где один контроллер управляет несколькими этого же типа, передавая им заданное значение; каскадного контроля, который используется в системах с большой задержкой времени (инерции); ограничения функции мощности при превышении температуры выше заданного значения.
Приборы отличаются количеством измерительных каналов, типами измеряемых сигналов, типами дисплея, размерами встроенной энергонезависимой памяти, габаритными размерами и массой.

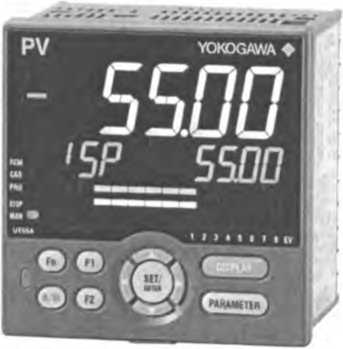

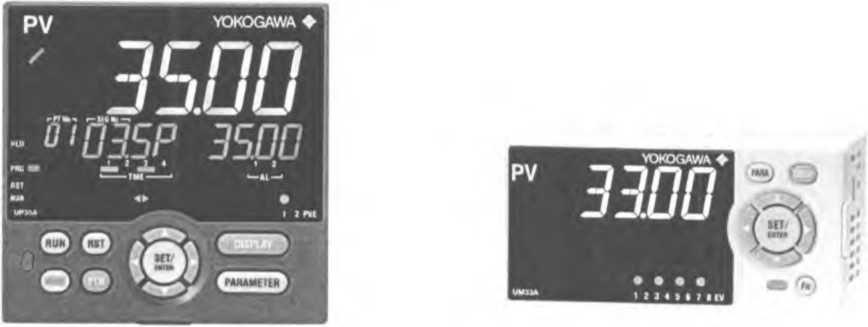

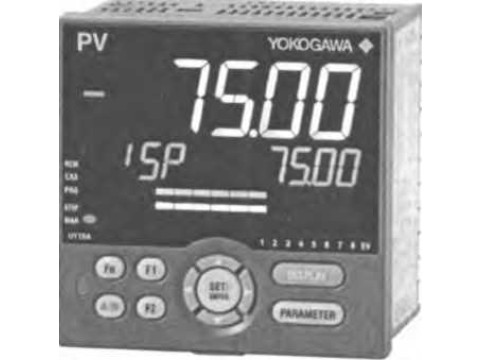

Внешний вид приборов приведён на рисунке 1.
UT75A
UT55A
UT52A
Hii!
UP55A
UT35A
UT32A
UP35A
UM33A
Рисунок 1 - Внешний вид приборов
Место для нанесения знака поверки указано в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерений и пределы допускаемой основной погрешности приведены в таблицах 1 -3.
Таблица 1 - Характеристики универсального входа «РУ» 1-го контура регулирования*
|
Тип сигнала |
Диапазон измерений (ДИ) |
е.м.р.** |
Пределы допускаемой основной погрешности | |
|
ТП |
К |
от-270,0 °C до+1370,0 °C |
0,1 °C |
Т*** > 0 °C: ±(0,1 % от ДИ +1 е.м.р.)*4 Т < 0 °C: ±(0,2 % от ДИ +1 е.м.р.)*4 Т<-200 "С для ТП типа К: ±(2 % от ДИ +1 е.м.р.)*4 Т<-200 °C для ТП типа Т: ±(1 % от ДИ +1 е.м.р.)*4 |
|
от 270,0 °C до+1000,0 °C |
0,1 °C | |||
|
от-200,0 °C до +500,0 °C |
0,1 °C | |||
|
J |
от-200,0 °C до+1200,0 °C |
0,1 °C | ||
|
Т |
от -270,0 °C до +400,0 °C |
0,1 °C | ||
|
от 0,0 °C до 400,0 °C |
0,1 °C | |||
|
В |
от 0,0 °C до 1800,0 °C |
0,1 °C |
Т>400°С-. ±(0,15 % от ДИ+1 е.м.р.)*4 Т < 400 °C: ±(5 % от ДИ +1 е.м.р.)*4 | |
|
S |
от 0,0 °C до 1700,0 °C |
0,1 °C |
±(0,15 % от ДИ+1 е.м.р.)*4 | |
|
R |
от 0,0 °C до 1700,0 °C |
0,1 °C | ||
|
N |
от-200,0 °C до+1300,0 °C |
0,1 °C |
Т>0°С: ±(0,1 % от ДИ +1 е.м.р.)*4 Т < 0 °C: ±(0,25 % от ДИ +1 е.м.р.)*4 | |
|
Е |
от-270,0 °C до+1000,0 °C |
0,1 °C |
Т> 0 °C: ±(0,1 % от ДИ +1 е.м.р.)*4 Т<0°С: ±(0,2 % от ДИ +1 е.м.р.)*4 Т<-200°С: ±(1,5 % от ДИ+1 е.м.р.)*4 | |
|
ТС Pt 100 (3-проводная схема) |
от-200,0 °C до +850,0 °C |
0,1 °C |
±(0,1 % от ДИ +1 е.м.р.), кроме: -100°С< Т<0°С: ±(0,5 °C+1 е.м.р.) 0 °C < Т< +100°С: ±(0,3 °C +1 е.м.р.) +100 °C < Т<+200°С: ±(0,5 °C +1 е.м.р.) | |
|
от -200,0 °C до +500,0 °C |
0,1 °C | |||
|
от-150,0 °C до+150,0 °C |
0,1 °C |
±(0,1 % от ДИ +1 е.м.р.) | ||
|
Напряжение постоянного тока |
от 0,400 до 2,000 В |
1 мВ |
±(0,1 % от ДИ +1 е.м.р.) | |
|
от 1,000 до 5,000 В |
1 мВ | |||
|
от 0,000 до 2,000 В |
1 мВ | |||
|
от 0,00 до 10,00 В |
10 мВ | |||
|
от -10,00 до +20,00 мВ |
10 мкВ | |||
|
от 0,0 до 100,0 мВ |
100 мкВ | |||
|
Сила постоянного тока |
от 4,00 до 20,00 мА |
10 мкА | ||
|
от 0,00 до 20,00 мА |
10 мкА | |||
* Имеется во всех исполнениях приборов.
**е.м.р. - единица младшего разряда.
*** Т- измеряемая температура.
*4 При выключенной функции компенсации температуры холодного спая ТП.
Таблица 2 - Характеристики универсального входа «РУ» 2-го контура регулирования*
|
Тип сигнала ТС |
Диапазон измерений (ДИ) |
е.м.р. |
Пределы допускаемой основной погрешности |
|
ТС Pt 100 (4-проводная схема) |
от-200,0 °C до+850,0 °C |
0,1 °C |
±(0,1% от ДИ+1 е.м.р.) -200 °C < Т < 500 °C: ±(0,5 °C + 1 е.м.р.) |
|
от-200,0 °C до +500,0 °C |
0,1 °C |
±(0,5 °C от ДИ+1 е.м.р.) | |
|
от-150,0 °C до+150,0 °C |
0,1 °C |
±(0,2 °C от ДИ+1 е.м.р.) | |
|
* Только для приборов исполнения UT75A-5xx-xx-xx. Примечание - Типы сигналов, диапазоны измерений и пределы допускаемой основной погрешности соответствуют универсальному входу «PV» (таблица 1). Кроме того, подключение ТС может быть по 4-проводной схеме (таблица 2). | |||
|
Таблица 3 - Характеристики управляющего аналогового выхода* | ||
|
Тип сигнала |
Диапазон воспроизведений (ДВ) |
Пределы допускаемой основной погрешности |
|
Сила постоянного тока |
от 4 до 20 мА |
±0,1 % от ДВ |
|
от 0 до 20 мА |
для силы тока > 1 мА: ±0,1 % от ДВ <- ' -для силы тока < 1 мА: ±5 % от ДВ' | |
|
* Для всех приборов, кроме модификации UM33A. ( Примечание - Количество выходов (один или два) определяется кодом прибора. | ||
1 Пределы допускаемой основной погрешности нормированы при следующих условиях:
- температура окружающей среды (23±2) °C;
- относительная влажность воздуха (55±10) %.
2 Рабочие условия окружающей среды:
- температура от минус 10 °C до плюс 50 °C;
Примечание - В случае монтажа приборов вплотную - от минус 10 °C до плюс 40 °C;
- относительная влажность воздуха от 20 до 90 % (без конденсации).
3 Пределы допускаемой погрешности компенсации температуры холодного спая ТП:
±1,0 °C (при температуре окружающей среды от 15 до 35 °C);
±1,5 °C (при температуре окружающей среды от минус 10 до плюс 15 °C и от 35 до 50 °C).
4 Параметры электропитания сети:
- напряжение(от 100 до 240)+1°^ В переменного тока;
- напряжение 24В постоянного или переменного тока (при выборе опции /DC при заказе);
- частота напряжения питания переменного тока 50/60 Гц.
5 Пределы допускаемой дополнительной погрешности от влияния изменений рабочих условий представлены в таблице 4.
Таблица 4 - Влияние изменений рабочих условий
|
Тип сигнала |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды |
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания | |
|
Аналоговый вход |
Напряжение постоянного тока, ТП |
±1 мкВ/°С или ±0,01 % от ДИ/°C (выбирается наибольшее по модулю значение) |
±0,05 % от ДИ |
|
ТС |
±0,05 °C/°C | ||
|
Сила постоянного тока |
±0,01 % от ДИ/°C | ||
|
Аналоговый выход |
±0,02% от ДИ / °C |
±0,05 % от ДИ | |
6 Габаритные размеры, масса и степень защиты оболочки приборов указаны в таблице 5.
Таблица 5
|
Наименование характеристики |
Значение характеристики (для модификации (исполнения) | |
|
UT75A, UT55A, UP55A, UT35A, UP35A |
UT52A, UT32A, UM33A | |
|
Габаритные размеры*, мм, не более |
96 х 96 х 76 |
48 х 96 х 76 |
|
Масса, кг, не более |
0,5 | |
|
Степень защиты оболочки** по ГОСТ 14254-96 |
IP66 | |
|
* Без крышки клеммной коробки. * * Для передней панели. | ||
7 Условия транспортирования и хранения:
- температура от минус 25 °C до плюс 70 °C (скорость изменения температуры не более 20 °С/ч);
- относительная влажность воздуха от 5 до 95 % (без конденсации).
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
- прибор;
- крышка клеммной коробки;
- монтажные приспособления;
- идентификационная табличка;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electric Corporation", Япония.
МРБ МП.2505-2015 "Приборы измерительные серии U. Методика поверки".
Заключение
Приборы соответствуют документации фирмы "Yokogawa Electric Corporation", Япония.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
