Системы измерения длительности соединений и количества информации Huawei iCG981Х

Назначение

Системы измерения длительности соединений и количества переданной (полученной) информации Huawei iCG981X (далее - системы Huawei iCG981X) предназначены для измерения и регистрации длительности состоявшихся телефонных соединений абонентов стационарной и мобильной сетей, а также количества переданной (полученной) информации при интернет-соединении в мобильных сетях передачи данных, по которым в дальнейшем может быть произведен расчет их стоимости.

Область применения - сети стационарной и мобильной связи.

Описание

Системы Huawei iCG981X представляют собой функциональные системы измерения и регистрации в режиме реального времени длительности состоявшихся телефонных соединений абонентов стационарной и мобильной сетей, количества переданной (полученной) информации при интернет-соединении и являются программно и аппаратно реализованными на базе платформы телекоммуникационной архитектуры с открытыми стандартами 2.0 (OSTA2.0).

Системы Huawei iCG981X имеют модификации: Huawei iCG9815 и Huawei iCG9812.

Шлюзы тарификации Huawei iCG9815 и Huawei iCG9812 компании Huawei устанавливаются между сетевыми элементами подсистемы передачи мультимедийных данных по IP-сети или подсистем передачи данных в сетях с пакетной передачей и доменом биллинга (BD).

Huawei iCG9815 используют в качестве интерфейса для тарификации в автономном режиме.

Huawei iCG9815 поддерживает следующие функции:

- Буферизация сообщений ACR, полученных от сетевых элементов IMS, и их последующее хранение в формате файлов ACR фиксированного размера;

- Преобразование, объединение и хранение сообщений ACR, полученных от сетевых элементов IMS;

- Генерирование сообщений CDR определенного формата;

- Буферизация файлов CDR;

- Предоставление файлов CDR в домены биллинга.

Шлюз Huawei iCG9815 взаимодействует с такими логическими сетевыми элементами IMS, как:

- MRFC - контроллер мультимедийных ресурсов;

- S-CSCF - сервер для управлении сеансами и вызовами;

- P-CSCF - проксисервер для управлении сеансами и вызовами;

- I-CSCF - модуль опроса для управлении сеансами и вызовами;

- ATS.

Для соединения шлюза Huawei iCG9815 и BD через локальную или глобальную сеть используют независимый сетевой адаптер со скоростью 10/100/1000 Мбит/с.

Шлюз Huawei iCG9815 предоставляет файлы CDR на BD по протоколам FTP, SFTP или GTP'.

Шлюз Huawei iCG9815 и сетевые элементы IMS могут совместно использовать статив, полку и платы. При различных сценариях Huawei iCG9815 использует различные виды конфигурации аппаратного обеспечения.

Шлюз Huawei iCG9812 выполняет функцию оффлайн-тарифффикации абонентов.

Huawei iCG9812 взаимодействует с такими логическими элементами ядра сети передачи данных, как:

- SGSN - узел обслуживания абонентов GPRS

- GGSN - шлюз передачи данных

Huawei iCG9812 поддерживает следующие функции:

- Получение файлов оригинальных CDR

Генерирование сообщений CDR определенного формата (конвертация формата);

Буферизация файлов CDR;

Передача финальных CDR в систему биллинга оператора.

Шлюз Huawei iCG9812 и сетевые элементы ядра передачи данных могут совместно использовать статив, полку и платы. При различных сценариях Huawei iCG9812 использует различные виды конфигурации аппаратного обеспечения.

Шлюз iCG9812 предоставляет файлы CDR на центр биллинга оператора по протоколам FTP, SFTP или GTP'.

В системах 1CG9815 и iCG9812 используется модульная архитектура. Для введения новых функций и технологий достаточно добавить соответствующие модули. Это помогает при расширении емкости и услуг.

Внешний вид модуля, реализующего функции шлюза тарификации iCG9815, приведен на рисунке 1.

Внешний вид оборудования для реализации работы системы приведен на рисунке 2.

Место нанесения знака поверки и место нанесения знака утверждения типа системы измерения длительности соединений и количества информации Huawei iCG981X приведено на рисунке в приложении А.

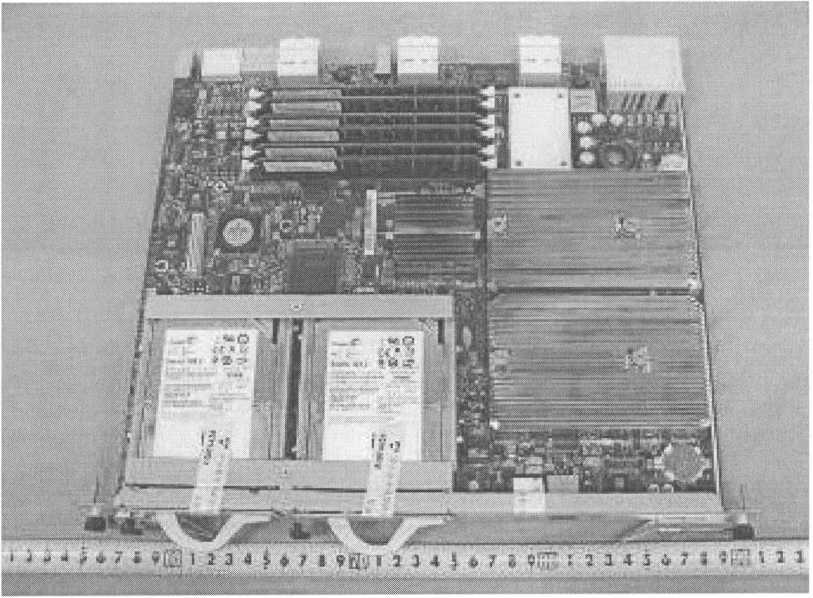

Рисунок 1 - Внешний вид модулей, реализующих функции шлюзов тарификации Huawei iCG9815 и Huawei iCG9812

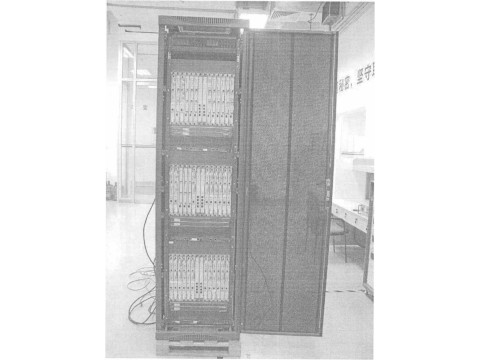

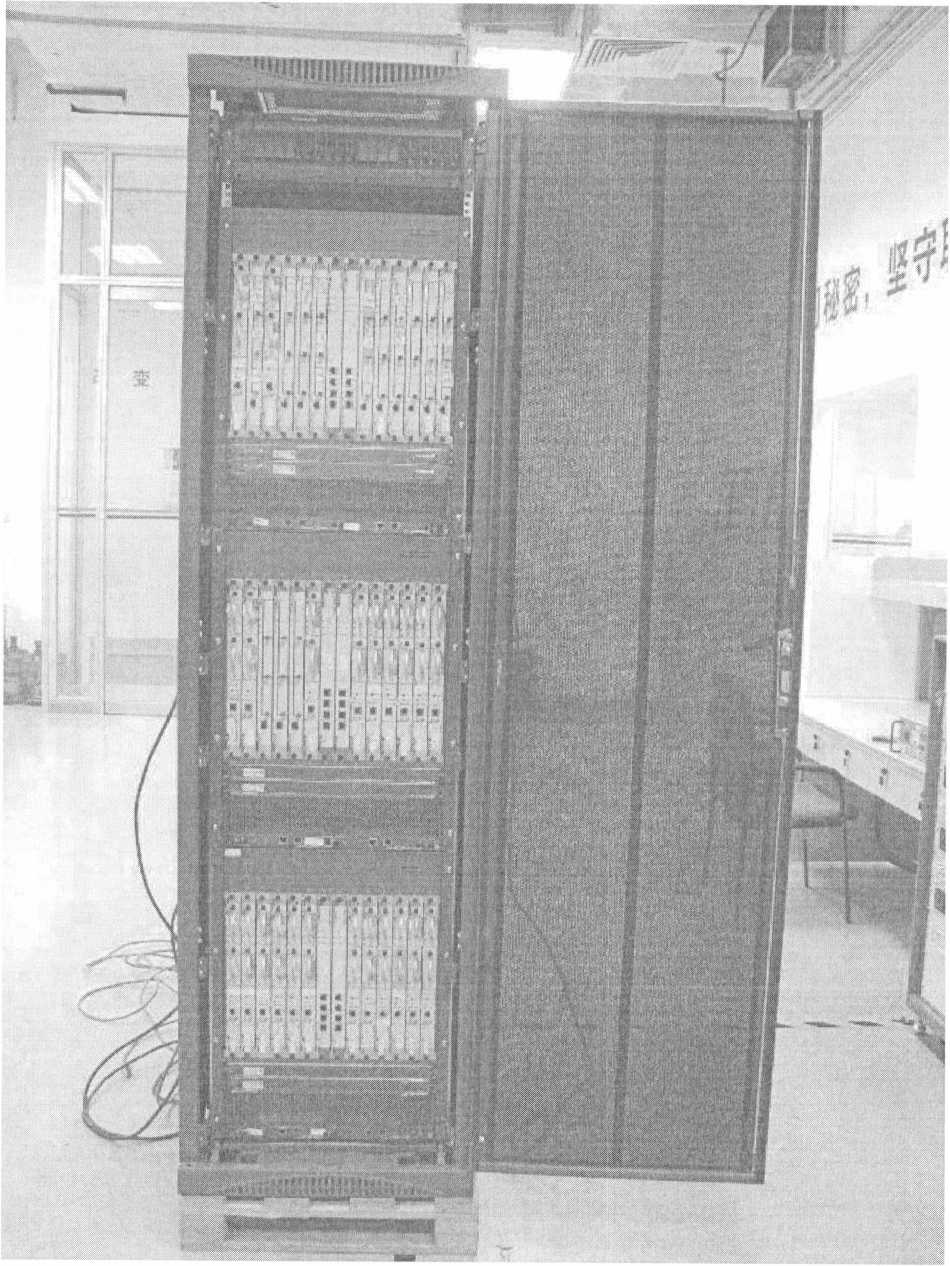

Рисунок 2 - Внешний вид оборудования для реализации работы систем измерения длительности соединений и количества информации Huawei iCG981X

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания постоянного тока, В,.............................от минус 60 до минус 48.

Минимальная длительность телефонных соединений, с

Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений, с,

Предел допускаемой относительной погрешности измерения количества переданной информации при интернет-соединении, %,..............................................................плюс

Сохранение информации (на магнитных носителях) при отключении от сети......................................................................неограниченно.

Климатические условия при эксплуатации:

- температура окружающего воздуха, °C,

- относительная влажность, %,...............................от 30 до 80 при температуре 25 °C,

- атмосферное давление, кПа,........................................................от 84,0 до 106,7.

Защита от поражения электрическим током по СТБ МЭК 60950-1:2003...............класс

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель модуля Huawei iCG981X и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки представлен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы - изготовителя.

МРБ МП.2167-2014 "Системы измерения длительности соединений и количества информации Huawei iCG981X. Методика поверки".

[Государственный реестр) I средств измерений / \ Республики Беларусь / \Для документов/

Заключение

Системы измерения длительности соединений и количества информации Huawei iCG981X соответствуют требованиям документации фирмы - изготовителя.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
