Системы измерения температуры многоканальные "Грейнбар"

Наименование характеристики

Значение

Номинальное напряжение питания при номинальной частоте 50 Гц

230 В

Напряжение питания переменного тока, В

От 184 до 253

Диапазоны измерения температуры:

для каналов с ТСП (Wioo= 1,3850, Wioo= 1,3910)

для каналов с ТСМ (Wioo= 1,4260)

для каналов с ТСМ (Wioo= 1,4280)

для каналов с ТСН (Wioo= 1,6170) для каналов с термоподвесками

от минус 60 до плюс 850 °C от минус 50 до плюс 200 °C от минус 60 до плюс 200 °C от минус 60 до плюс 180 °C от минус 30 до плюс 70 °C

Пределы допускаемой абсолютной погрешности измерения температуры:

в диапазоне от минус 60 до плюс 200 °C

(ТСП ,ТСМ, ТСН)

в диапазоне свыше плюс 200 до плюс 600 °C

(ТСП)

в диапазоне свыше плюс 600 до плюс 850 °C

(ТСП)

в диапазоне от минус 30 до плюс 70 °C (термо

подвески типов ТП-001 и ТП-1М)

±(0,25 + AiT) °C ±(0,5 + AiT) °C

±(1,0 + AiT) °C

±2,0 °C

Диапазон измерения входных сигналов сопротивления

от 0 до 400 Ом

Пределы допускаемой абсолютной погрешности измерения входных сигналов сопротивления

в диапазоне от 0 до 80 Ом

±0,04 Ом

Пределы допускаемой относительной погрешности измерения входных сигналов сопротивления

в диапазоне свыше 80 до 400 Ом

±0,05 %

Время установления рабочего режима, не более

3 мин

Время установления показаний, не более

20 мин

Время непрерывной работы

неограниченно

Интерфейс для обмена информацией с ПЭВМ

RS 232

Цена младшего разряда при измерении: - температуры с ТСП, ТСМ, ТСН - температуры с термоподвесками - сопротивления

0,01 °C 0,1 °C 0,001 Ом

Число разрядов индикации

8

Максимальное количество каналов измерения

7560

(от 1 до 63 ВВП с количеством каналов измерения в каждом от 1 до 120)

Габаритные размеры, не более:

- - ПП

- ВВП согласующего устройства

- основания модуля термоподвески

согласно конструкторской документации

600x500x180 мм

250x360x120 мм

250x155x120 мм

^с\анда2^

Длина погружаемой части термоподвески

от 6,3 до 40 м              'W

Наименование характеристики

Значение

Масса, не более:

- ПП

- ВВП

- согласующего устройства

согласно конструкторской документации

16,5 кг

4,5 кг

Потребляемая мощность, не более

400 Вт (включая мощность, потребляемую ПЭВМ)

Климатические условия при эксплуатации:

- температура окружающего воздуха, °C

ПП

ВВП

ПЭВМ и согласующего устройства

- относительная влажность, %, при температуре 35 °C

- атмосферное давление, кПа

Согласно ТИПА на них от минус 50 до плюс 85 °C от плюс 5 до плюс 35 °C до 95 % от 84 до 106,7

Средняя наработка на отказ, не менее

10000 ч

Среднее время восстановления работоспособного состояния, не более

1 ч

Средний срок службы, не менее

10 лет

Наименование

Количество

Термопреобразователи сопротивления типов:

ТСП -1098, ТСМ -1098, ТСП - 1199, ТСМ -1199 и иные, включенные в Государственный реестр средств измерений

от 0 до 7560* (при двухпроводной схеме подключения) или

от 0 до 3780 * (при трехпроводной схеме подключения)

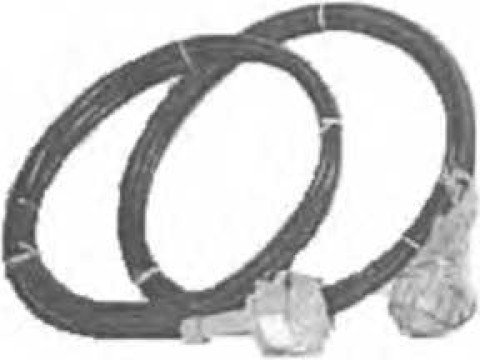

Термоподвески типов ТП-001 или ТП-1М с шестью чувствительными элементами в каждой

от 0 до 1260*

Термоподвески типов ТП-001 с двенадцатью чувствительными элементами в каждой

от 0 до 630*

Блоков вторичных преобразователей

от 1 до 63 *

Согласующее устройство

1

ПЭВМ (в комплекте)

1 *

Кабель интерфейсный VTC - 9F

1

Кабель интерфейсный РВШЭ 1x2 или аналогичный

1*

Кабель питания ПВС 3x1,0 или аналогичный

1* .

Руководство по эксплуатации (РЭ)

1 :

Комплект проектной документации (ПД)

1                                                                                i

Формуляр

1

Методика поверки МРБ МП. 1671-2007

J________________i

Программное обеспечение на компакт-диске, версия Grainbar V2.0

* - необходимость поставки и количество определяются при заказе
