Системы измерительные управляющие mTRON T
| Номер в ГРСИ РФ: | РБ 03 23 5222 13 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "JUMO GmbH & Co.KG", Германия |
|
Описание типа РБ 03 23 5222 13 [2016-04-04]
rb-03-23-5222-13_2016-04-04.pdf
|
Скачать |
Система измерительная управляющая mTRON Т предназначена для измерения, регулирования, управления и регистрации параметров исследуемой среды. В зависимости от конфигурации система может использоваться для измерения температуры, удельной проводимости и значения pH на предприятиях топливно-энергетического комплекса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 5222 13 |
| Наименование | Системы измерительные управляющие mTRON T |
| Год регистрации | 2013 |
| Номер сертификата | 8706 |
| Дата регистрации | 2013-09-26 |
| Срок действия | 2018-09-26 |
| Получатель сертификата | фирма "JUMO GmbH & Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "JUMO GmbH & Co.KG"
Адрес: Moltkestrasse 13-31, 36039 Fulda, Deutschland
Контакты: +49 661 6003-0, +49 661 6003-500 / mail@jumo.net
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2420-2014. |
Поверители
Скачать
|
Описание типа РБ 03 23 5222 13 [2016-04-04]
rb-03-23-5222-13_2016-04-04.pdf
|
Скачать |
Описание типа
Назначение
Система измерительная управляющая mTRON Т предназначена для измерения, регулирования, управления и регистрации параметров исследуемой среды. В зависимости от конфигурации система может использоваться для измерения температуры, удельной проводимости и значения pH на предприятиях топливно-энергетического комплекса.
Описание
Типовая конфигурация включает в себя Центральный модуль (ЦПУ)(СРи), от 1 до 30 измерительных каналов (модуль многоканального контроллера, 4-х канальный модуль аналоговых входов, 8-канальный модуль аналоговых входов, 12-канальный цифровой модуль ввода/вывода), при необходимости может быть дополнена многофункциональной панелью и модулями роутеров для построения распределенной системы. Для реализации различных клиентских приложений также доступны разнообразные версии программного обеспечения для ПК. Решения автоматизации для малых и средних автоматизированных линий могут быть реализованы путём объединения нескольких программируемых логических контроллеров (PLC) в интегрированную систему согласно IEC 61131-3.
Базовый модуль снабжён прочным металлическим корпусом; модуль роутера и модули ввода вывода снабжены пластиковыми корпусами. Все перечисленные устройства имеют возможность крепления на 35 mm DIN рейку. Многофункциональная панель с жидкокристаллическим сенсорным дисплеем выполнена в металлическом корпусе с защитным покрытием и предназначена для монтажа заподлицо. Все первичные преобразователи, подключаемые к центральному модулю, внесены в Государственный реестр средств измерений Республики Беларусь.
Внешний вид системы представлен на рисунке 1.
Сп&ктвкж I
f

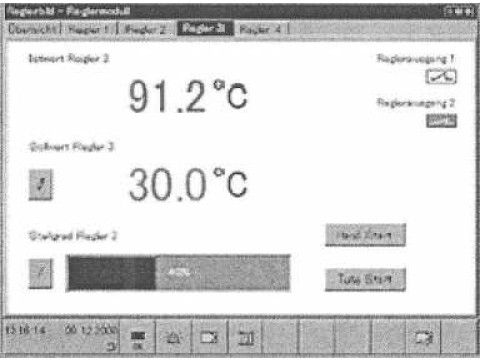

Рисунок 1. Внешний вид центрального модуля системы mTRON Т
Поверительное клеймо-наклейка наносится на переднюю панель центрального модуля системы.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики приведены в таблице 1.
Таблица 1
|
Тип |
Диапазон измерений (ДИ) |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур | |||
|
1 |
2 |
3 |
4 | |||
|
Напряжение Входное сопротивление Re > 500 кОм Входное сопротивление Re > 100 кОм |
DC 0(2)... 10 В DC 0... 1 В |
±0,05 % |
±100 ррт/К | |||
|
Ток (падение напряжения < 2 В) |
DC 0(4) ...20 мА |
±0,05 % |
±100 ррт/К | |||
|
Дистанционный датчик сопротивления |
мин. 100 Ом, макс. 4 кОм |
± 4 Ом |
±100 ррт/К | |||
|
Потенциометр |
< 400 Ом 400 Ом ... 4 кОм |
±0,4 Ом ±4 Ом |
±50 ррт/К ±50 ррт/К | |||
|
Сигнал от термопары (по СТБ EN 60751-2011) | ||||||
|
L |
-200 ... +900 °C |
±0,1 % от ДИ |
±300 ррт/К | |||
|
J |
-200 ...+1200°С |
±0,1% от-100 °C |
±300 ррт/К | |||
|
Т |
-200 ... +400 °C |
±0,1 % от-150 °C |
±300 ррт/К | |||
|
К |
-200 ...+1372 °C |
±0,1 % от -80 °C |
±300 ррт/К | |||
|
Е |
-200 ...+1000°С |
± 0,1 % от -80 °C |
±300 ррт/К | |||
|
N |
-100...+1300 °C |
± 0,1 % от -80 °C |
±300 ррт/К | |||
|
S |
0...1768 °C |
±0,15 % от ДИ |
±300 ррт/К | |||
|
R |
0...1768 °C |
±0,15 % от ДИ |
±300 ррт/К | |||
|
В |
0... 1820 °C |
±0,15 % от +400 °C |
±300 ррт/К | |||
|
С |
0 ...2320°С |
±0,15% от +500 °C |
±300 ррт/К | |||
|
D |
0 ...2495°С |
±0,15% от +500 °C |
±300 ррт/К | |||
|
Сигнал от термопары (по СТБ ГОСТ Р 8.585-2004) | ||||||
|
Хромель-копель |
-200 ... +800 °C |
±0,15 % от-80 °C |
±300 ррт/К | |||
|
Хромель-алюмель |
-200...+1372 °C |
± 0,1 % от -80 °C |
±300 ррт/К | |||
|
PLII (Платинель II) |
0 ... 1395 °C |
±0,15 % от ДИ |
±300 ррт/К | |||
Продолжение таблицы 1
|
Тип |
Диапазон измерений (ДИ) |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (±) |
|
1 |
2 |
3 |
4 |
|
Сигнал от термопреобразователя смопротивления (по СТБ EN 60751-2011) | |||
|
PtlOO Двухпроводная схема Трёх- / четырёхпроводная схема |
-200 ... +850 °C |
± 0,08% от ДИ ± 0,05% от ДИ |
50 ррш/К |
|
Pt500 Двухпроводная схема Трёх- / четырёхпроводная схема |
-200 ... +850 °C |
± 0,08% от ДИ ± 0,05% от ДИ |
50 рргп/К |
|
РП000 Двухпроводная схема Трёх- / четырёхпроводная схема |
-200 ... +850 °C |
± 0,08% от ДИ ± 0,05% от ДИ |
50 рргп/К |
|
Сигнал от термопреобразователя смопротивления (по ГОСТ 6651-2009) | |||
|
Nil 00 Двухпроводная схема Трёх- / четырёхпроводная схема |
-60 ... +250 °C |
± 0,36% от ДИ ± 0,24% от ДИ |
50 ррт/К |
|
Pt50 Двухпроводная схема Трёх- / четырёхпроводная схема |
-200... +850 °C |
± 0,09% от ДИ ± 0,06% от ДИ |
50 ррт/К |
|
PtlOO Двухпроводная схема Трёх- / четырёхпроводная схема |
-200... +850 °C |
± 0,08% от ДИ ± 0,05% от ДИ |
50 ррт/К |
|
Си50 Двухпроводная схема Трёх- / четырёхпроводная схема |
-50 ... +200 °C |
± 0,36% от ДИ ± 0,24% от ДИ |
50 ррт/К |
|
CulOO Двухпроводная схема Трёх- / четырёхпроводная схема |
-50 ... +200 °C |
± 0,36% от ДИ ± 0,24% от ДИ |
50 ррт/К |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель системы методом ьрклей^ /ий( титульный лист руководства по эксплуатации типографским способом. I )
УХ \Для документов/
Комплектность
Комплект поставки указан в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Система измерения, регулирования и автоматизированного управления mTRON Т |
1 |
|
CD с программой установки (полная версия) и подробной документацией |
1 |
|
Программное обеспечение для предварительной обработки результатов PC АЗ 000 |
1 |
|
РСА-адаптивное программное обеспечение РСС |
1 |
|
Кабель USB-последовательный интерфейс |
1 |
|
Системная инструкция JUMO mTRON Т |
1 |
|
Методика поверки МРБ МП. 2420 - 2014 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "JUMO GmbH&Co.KG" (Германия),
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП. 2420-2014 " Система измерения, регулирования и автоматизированного управления mTRON Т. Методика поверки".
Заключение
Система измерения, регулирования и автоматизированного управления mTRON Т соответствуют технической документации фирмы "JUMO GmbH&Co.KG" (Германия), ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев (для систем, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
