Трансформаторы тока измерительные серии LR(B)
| Номер в ГРСИ РФ: | РБ 03 13 5223 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Rizhao Huaxin Electric Co., Ltd", Китай |
|
Описание типа РБ 03 13 5223 13 [2013-12-18]
rb-03-13-5223-13_2013-12-18.pdf
|
Скачать |
Трансформаторы тока измерительные LR(B) (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5223 13 |
| Наименование | Трансформаторы тока измерительные серии LR(B) |
| Год регистрации | 2013 |
| Номер сертификата | 8707 |
| Дата регистрации | 2013-09-26 |
| Срок действия | 2018-09-26 |
| Получатель сертификата | фирма "Rizhao Huaxin Electric Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Rizhao Huaxin Electric Co., Ltd"
Адрес: Str. Tianjin Xilu, City Rizhao
Контакты: 0633-2957780/2957759, 0633-2957780/8611366
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5223 13 [2013-12-18]
rb-03-13-5223-13_2013-12-18.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные LR(B) (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы тока измерительные серии LR(B) в основном устанавливаются на вводе силового трансформатора, а так же могут устанавливаться на проходных изоляторах и других электрических устройствах.
В трансформаторах тока первичной обмоткой служит стержень ввода силового трансформатора, проходящий через центр вторичной обмотки, а сам трансформатор тока является вторичной обмоткой. Вторичная обмотка равномерно или по секциям намотана на кольцевой сердечник, который выполнен из кремнестального листа. Кольцевой сердечник изолирован от вторичной обмотки с помощью картона.
Трансформаторы тока выполнены в модификациях LR(B)-35, LR(B)-110, LR(B)-220, отличающихся номинальным рабочим напряжением, номинальным первичным током, номинальным вторичным током, количеством обмоток, классом точности, габаритными размерами и массой. Трансформаторы серии LRB имеют защитные обмотки.
/4 -с X
Положительные результаты поверки трансформатора тока оформляются свидетельством о поверке.

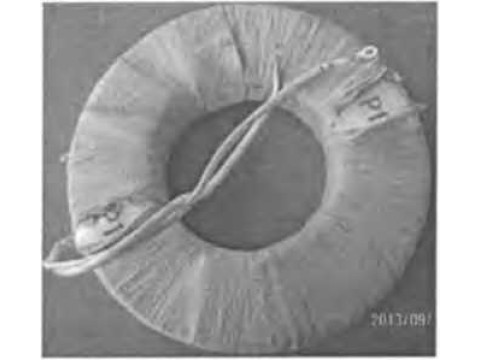

Внешний вид трансформаторов приведен на рисунке 1.
LR-35
LRB-35
LR-110
LRB-110
LR-220
LRB-220
Рисунок 1 - Внешний вид трансформаторов
Основные технические и метрологические характеристики представлены в таблицах 1-3. Таблица 1
|
Характеристики |
Параметры | |||||
|
серии LR |
серии LRB | |||||
|
35 |
ПО |
220 |
35 |
ПО |
220 | |
|
Класс точности по ГОСТ 7746-2001: - обмотки для измерений - обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S; 1; 3 |
5Р; ЮР | ||||
|
Номинальное рабочее напряжение, кВ |
35 |
ПО |
220 |
35 |
ПО |
220 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
126 |
252 |
40,5 |
126 |
252 |
|
Номинальный перВИЧНЫЙ ТОК Гном, А |
5; 7,5; 10; 15; 2 30; 40; 50; 60; 7 100; 150; 200; 300; 400; 500; 750; 800; 1000; 1500 |
□; 25; 5; 80; 250; 600; 1200; |
5; 7,5; 10; 15,20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500 | |||
|
Номинальный вторичный ТОК, Гном, А |
1; 5 |
1;5 | ||||
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos (р = 0,8 В-А |
2.5; 5; 7.5; 10; 12.5; 15; 20; 25; 30; 40; 45; 50 |
2.5; 5; 7.5; 10; 12.5; 15; 20; 25; 30; 40; 45; 50 | ||||
|
Номинальный коэффициент безопасности |
5; 10 |
— | ||||
|
Номинальная предельная кратность |
— |
10; 15; 20; 25; 30; 40 | ||||
|
Количество вторичных обмоток |
от 1 до 6 |
от 1 до 6 | ||||
|
Номинальная частота напряжения сети, Гц |
50 |
50 | ||||
|
Температура окружающего воздуха, °C |
от минус 20 до плюс 60 |
от минус 20 до плюс 60 | ||||
|
Габаритные размеры, мм, не более |
0800x300 |
0800x300 | ||||
|
Масса, кг, не более |
300 |
300 | ||||
Таблица 2
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета.
|
Класс точности |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
|
3 |
50 |
±3,00 |
Не нормируют |
|
120 |
±3,00 | ||
Таблица 3
Пределы допускаемых погрешностей вторичных обмоток для защиты.
|
Класс точности |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | |
|
5Р |
±1,0 |
60' |
|
ЮР |
±3,0 |
Не нормируются |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор тока
1
1
1
1
шт.; экз., экз., шт.
- руководство по эксплуатации
- сертификат (протокол испытаний трансформатора при выпуске из производства)
- упаковка
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 7746-2001
ГОСТ 8.217-2003
"Трансформаторы тока. Общие технические условия" "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки"
Техническая документация фирмы "Rizhao Huaxin Electric Со., Ltd" (Китай).
Заключение
Трансформаторы тока измерительные серии LR(B) соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "Rizhao Huaxin Electric Со., Ltd" (Китай).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
