Трансформаторы напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV, НОЛ-СЭЩ-6-IV-2, НОЛ-СЭЩ-10-IV-2
| Номер в ГРСИ РФ: | РБ 03 13 5266 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО «ГК «Электрощит» - ТМ Самара», г. Самара |
|
Описание типа РБ 03 13 5266 13 [2014-01-22]
rb-03-13-5266-13_2014-01-22.pdf
|
Скачать |
Трансформаторы напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-lV, НОЛ-СЭЩ-6-ГУ-2, НОЛ-СЭЩ-Ю-ГУ-2 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5266 13 |
| Наименование | Трансформаторы напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV, НОЛ-СЭЩ-6-IV-2, НОЛ-СЭЩ-10-IV-2 |
| Год регистрации | 2013 |
| Номер сертификата | 8783 |
| Дата регистрации | 2013-10-31 |
| Срок действия | 2018-07-29 |
| Получатель сертификата | ЗАО "ГК "Электрощит"-ТМ Самара", г. Самара, п. Красная Глинка, Россия (RU) |
Производитель / Заявитель
ЗАО "ГК "Электрощит"-ТМ Самара"
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО "Электрощит"
Контакты: 8(846)276-28-88, 8(846)277-73-83, info@redclay.samara.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы напряжения с номинальным напряжением первичной обмотки 6,9; 11 кВ метрологически не обеспечены в Республике Беларусь. Трансформаторы с номинальным напряжением первичной обмотки 6,3 и 6,6 кВ метрологически обеспечены в Республике Беларусь на базе Гомельского ЦСМС (НТК №13-15). |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ЗАО "ГК "Электрощит"-ТМ Самара" (номер реестра - №1246, шифр поверительного клейма - ВДХ)(НТК №10-13). |
Поверители
Скачать
|
Описание типа РБ 03 13 5266 13 [2014-01-22]
rb-03-13-5266-13_2014-01-22.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-lV, НОЛ-СЭЩ-6-ГУ-2, НОЛ-СЭЩ-Ю-ГУ-2 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV, НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-10-ГУ-2 (далее - трансформаторы) выполнены в виде опорной конструкции. Корпус трансформаторов выполнен из компаунда на основе циклоалифатической смолы, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Выводы первичной обмотки расположены на верхней поверхности трансформаторов на изоляторах. Выводы вторичных обмоток (одна или две измерительные обмотки в зависимости от модификации) расположены в нижней части трансформаторов в клеммной коробке. Для защиты вторичных выводов от несанкционированного доступа и проникновения влаги предусмотрена крышка с возможностью пломбирования.
Модификации трансформаторов отличаются друг от друга метрологическими и техническими характеристиками (см. таблицу 1).
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

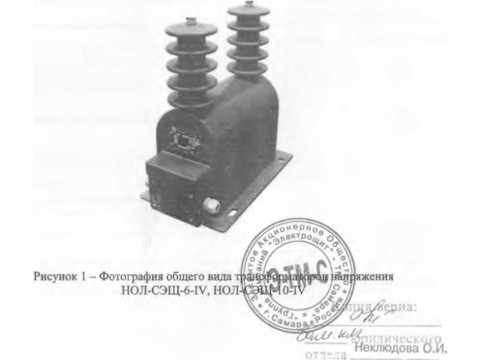

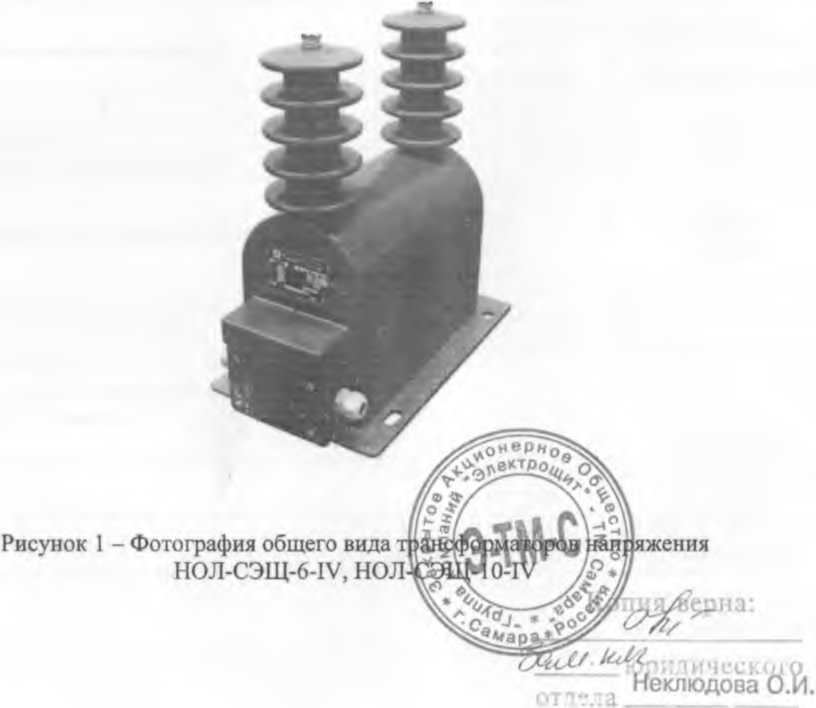

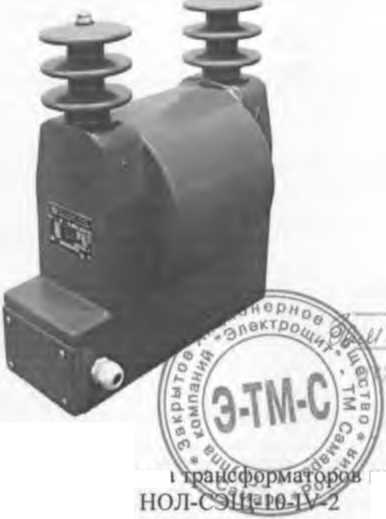

Рисунок 2 - Фотография общего вида НОЛ-СЭЩ-6-1У-2,
напряжения
Копи^в^рна:
дическою
Неклюдова О.И.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV, НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-Ю-1У-2 представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-Ю-IV, НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-10-1У-2
|
Наименование параметра |
Значение для модификаций | |
|
НОЛ-СЭЩ-6-IV. НОЛ-СЭЩ-6-1У-2 |
НОЛ-СЭЩ-10-IV, НОЛ-СЭЩ-Ю-1У-2 | |
|
1 |
2 |
3 |
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, В |
6000 6300 6600 6900 |
10000 11000 |
|
Номинальное напряжение вторичной обмотки, В |
1 |
00 |
|
Класс точности по ГОСТ 1983-2С01 |
0,2; 0,5; 1; 3 | |
|
Номинальная мощность, В А, с коэффициентом мощности активно-индуктивной нагрузки cosq>=0,8 в классах точности: -0,2 |
10;15; 25;30 |
10; 15;25;30 |
|
-0,5 |
10; 15; 25; 30; 45; 50; 75; 90; 100 |
10; 15; 25; 30; 45; 50; 75; 90; 100 |
|
-1 |
10; 15; 25; 30; 45; 50; 75; 90;100;150 |
10; 15; 25; 30; 45; 50; 75;90;100;150 |
|
-3 |
10; 15; 25; 30; 45; 50; 75; 90; 100; 150; 200 |
10; 15; 25; 30; 45; 50; 75;90;100;150; 200 |
Окончание таблицы 1
|
1 |
2 |
3 |
|
Предельная мощность вне класса точности, В-А - Одна измерительная обмотка - Две измерительные обмотки |
630 400 |
630 400 |
|
Схема групп соединения обмоток - Одна измерительная обмотка - Две измерительные обмотки |
1/1-0 1/1/1-0-0 | |
|
Номинальная частота переменного тока, Гц |
50 или 60 | |
|
Средняя наработка до отказа, ч |
4 • Ю5 | |
|
Габаритные размеры (длина* ширина*высота), мм, не более - Для НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV - Для НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-Ю-ГУ-2 |
388x230x414 373x220x423 | |
|
Масса, кг, не более - Для НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV - Для НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-Ю-ГУ-2 |
35 43 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1;Т1 | |
|
Примечание - Погрешности трансформаторов нормируются при включении симметричных нагрузок на обе вторичные обмотки. | ||
Знак утверждения типа
Поверка
трансформаторов напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV, НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-10-1У-2 осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке приведен в таблице 2.
Таблица 2
|
Тип прибора |
Основные метрологические характеристики |
|
1 |
2 |
|
Трансформатор напряжения измерительный лабораторный НЛЛ-15 |
Номинальное напряжение первичной обмотки, кВ: от 3 до 16 Номинальное напряжение вторичной обмотки, В: 100; 100: ч'З Класс точности: 0,1. |
|
Прибор сравнения КНТ-03 |
Предел измерения погрешности напряжения, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05А); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-А). |
Окончание таблицы 2
|
1 |
2 |
|
Магазин нагрузки трансформаторов напряжения МНТН 100/2 |
Номинальные величины нагрузки, В А: от 25 до 200. Предел допускаемой основной относительной погрешности, % ± 4. |
|
Магазин нагрузки трансформаторов напряжения МНТН 57.7/2 |
Номинальные величины нагрузки, ВА: от 25 до 200; Предел допускаемой основной относительной погрешности, % ±4. |
|
Примечание 1. А - значение измеряемой погрешности. | |
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV, НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-10-ГУ-2 указаны в документе ОРТ.142.125.РЭ «Трансформаторы напряжения НОЛ-СЭЩ-6-IV, НОЛ-СЭЩ-10-IV. Руководство по эксплуатации» и 0РТ.142.129.РЭ «Трансформаторы напряжения НОЛ-СЭЩ-6-1У-2, НОЛ-СЭЩ-10-IV-2. Руководство по эксплуатации».
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
НОЛ-СЭЩ-6(Ю)-1У.
ТУ 3414-174-15356352-2012 «Трансформаторы
Технические условия». у
Рекомендации к применению
®i ?* » <О
ударен
регулирования
Знак утверждения типа наносят на титуль на табличку технических данных трансформатор
Комплектность
В комплект поставки входят: - трансформатор напряжения - комплект для монтажа - паспорт
- руководство по эксплуатации
лист
3 ®
л *
ррта типографским способом и тной печати.
Копи.
----г —
V "» /® д и&г/.(■t'tQ/L- юр 11 д и ч с с к о vo
отд. . . 1 Неюнддрва^Ж
шт.
1 экз.
согласно заказ-наряду.
