Трансформаторы тока измерительные серии JOF
| Номер в ГРСИ РФ: | РБ 03 13 5302 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
|
Описание типа РБ 03 13 5302 13 [2014-07-23]
rb-03-13-5302-13_2014-07-23.pdf
|
Скачать |
Трансформаторы тока измерительные серии JOF, предназначены для преобразования величин тока, их измерения и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5302 13 |
| Наименование | Трансформаторы тока измерительные серии JOF |
| Год регистрации | 2013 |
| Номер сертификата | 8865 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2018-12-26 |
| Получатель сертификата | фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария (CH) |
Производитель / Заявитель
фирма "PFIFFNER Instrument Transformers Ltd."
Адрес: Lindenplatz 17 CH-5042 Hirschthal
Контакты: 0041 62 739 2828, 0041 62 739 2810
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5302 13 [2014-07-23]
rb-03-13-5302-13_2014-07-23.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серии JOF, предназначены для преобразования величин тока, их измерения и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда или силикона.
Трансформаторы выполнены в модификациях JOF 123 и JOF 362, отличающихся рабочим напряжением, первичным током, конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.
Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Лист 1 из 7
JOF 123

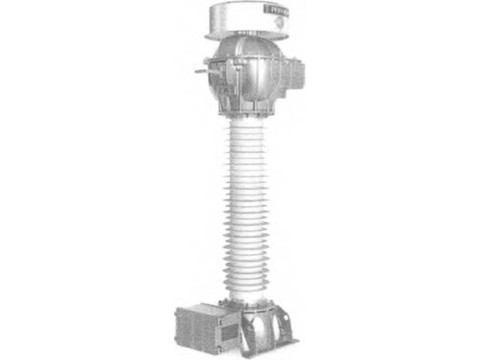

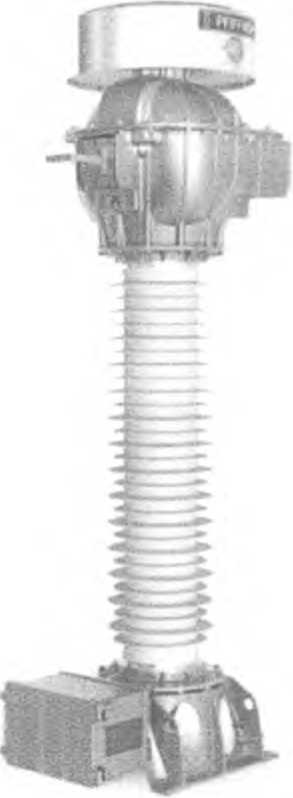

Рисунок 1 - Внешний вид трансформаторов тока измерительных серии JOF
JOF 362
Основные технические и метрологические характеристики представлены в таблицах 1-3.
Таблица 1
|
Характеристики |
Параметры | |
|
JOF 123 |
JOF 362 | |
|
Класс точности по ГОСТ 7746-2001: - обмотки для измерений - обмотки для защиты |
0,2S; 0,2; 0,5S 0,5; 1 5Р; ЮР |
0,2S; 0,2; 0,5S 0,5; 1 5P; ЮР |
|
Номинальное рабочее напряжение, кВ |
ПО |
330 |
|
Наибольшее рабочее напряжение, кВ |
126 |
363 |
|
Номинальный первичный ток IiHOm, А |
от 1 до 4000 |
от 1 до 4000 |
|
Номинальный вторичный ТОК, Гном, А |
1;5 |
1;5 |
|
Номинальная вторичная нагрузка 8гНом с коэффициентом мощности cos срг = 1 В-А |
от 1 до 200 |
от 1 до 200 |
|
Номинальная вторичная нагрузка Бгном с коэффициентом мощности cos <рг = 0,8 В-А |
от 5 до 200 |
от 5 до 200 |
|
Номинальная предельная кратность: - для измерений - для защиты |
от 5 до 10 от 10 до 50 |
от 5 до 10 от 10 до 50 |
|
Количество вторичных обмоток |
от 1 до 7 |
от 1 до 7 |
|
Диапазон температур окружающего воздуха, °C |
от минус 45 до плюс 55 |
от минус 45 до плюс 55 |
|
Габаритные размеры, мм, не более |
725x500x2256 |
851x700x4440 |
|
Масса, кг, не более |
285 |
800 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
IP 54 |
Пределы допускаемых погрешностей тока вторичных обмоток для измерений и учета Таблица 2
|
Класс точности |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
1 |
2 |
3 |
4 |
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
0,5S |
1 |
±1,5 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,5 |
±30' | |
|
100 |
±0,5 |
±30' | |
|
120 |
±0,5 |
±30' | |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' |
Пределы допускаемых погрешностей тока вторичных обмоток для защиты Таблица 3
|
Класс точности |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | |
|
5Р |
±1,0 |
60' |
|
ЮР |
±3,0 |
—— |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы в виде клейма-наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор тока 1 шт.;
- паспорт 1 экз.;
- техническое описание и инструкция по монтажу и эксплуатации на партию трансформаторов 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
ГОСТ 7746-2001 ГОСТ 8.217-2003 |
"Трансформаторы тока. Общие технические условия" "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки" |
Техническая документация фирмы "PFIFFNER Instrument Transformers Ltd." (Швейцария).
Заключение
Трансформаторы тока измерительные серии JOF соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "PFIFFNER Instrument Transformers Ltd." (Швейцария).
Межповерочный интервал - не более 48 месяцев (для трансформаторов,
предназначенных для применения, либо применяемых в сфере законодательной^метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
