Трансформаторы напряжения измерительные серии EOF 123
| Номер в ГРСИ РФ: | РБ 03 13 5303 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
|
Описание типа РБ 03 13 5303 13 [2014-07-23]
rb-03-13-5303-13_2014-07-23.pdf
|
Скачать |
Трансформаторы напряжения измерительные серии EOF 123, предназначены для преобразования величин напряжения, их измерения и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5303 13 |
| Наименование | Трансформаторы напряжения измерительные серии EOF 123 |
| Год регистрации | 2013 |
| Номер сертификата | 8866 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2018-12-26 |
| Получатель сертификата | фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария (CH) |
Производитель / Заявитель
фирма "PFIFFNER Instrument Transformers Ltd."
Адрес: Lindenplatz 17 CH-5042 Hirschthal
Контакты: 0041 62 739 2828, 0041 62 739 2810
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 5303 13 [2014-07-23]
rb-03-13-5303-13_2014-07-23.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения измерительные серии EOF 123, предназначены для преобразования величин напряжения, их измерения и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых напряжений первичной обмотки, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Выводы вторичной обмотки расположены в основании трансформаторов. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Лист 1 из 5

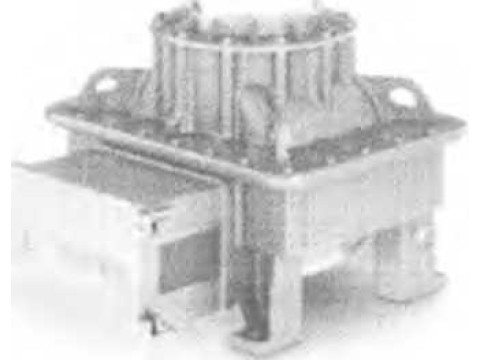

Рисунок 1 - Внешний вид трансформаторов напряжения измерительных серии EOF 123
Основные технические и метрологические характеристики представлены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значения |
|
Классы точности по ГОСТ 1983-2001 (МЭК 60044-2) |
0,2; 0,5; 1,0 |
|
Номинальное напряжение первичной обмотки, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное напряжение первичной обмотки, кВ |
ПОА/З |
|
Номинальное напряжение вторичной обмотки, В |
100Л/3; 100/3 |
|
Номинальная мощность, В-А, при классе точности: -0,2; -0,5; -1,0 |
от 10 до 300 от 10 до 600 от 10 до 1200 |
|
Количество вторичных обмоток |
от 1 до 4 |
|
Диапазон температур окружающего воздуха, °C |
от минус 45 до плюс 55 |
|
Габаритные размеры, мм, не более |
710x660x1974 |
|
Масса, кг, не более |
380 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета Таблица 2
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
напряжения, % |
угловой | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1,0 |
±1,0 |
±40' |
Пределы допускаемых погрешностей вторичных обмоток для защиты Таблица 3
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
напряжения, % |
угловой | |
|
ЗР |
±3,0 |
±120' |
|
6Р |
±6,0 |
±240' |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы в виде клейма-наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор напряжения
1 шт.;
1 экз.;
- паспорт
- техническое описание и инструкция по монтажу и эксплуатации на партию трансформаторов
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 1983-2001
ГОСТ 8.216-2011
Трансформаторы напряжения. Общие технические условия ГСИ. Трансформаторы напряжения. Методика поверки"
Техническая документация фирмы "PFIFFNER Instrument Transformers Ltd." (Швейцария)
Заключение
Трансформаторы напряжения измерительные серии EOF 123 соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "PFIFFNER Instrument Transformers Ltd." (Швейцария)
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
