Трансформаторы тока и напряжения комбинированные измерительные серии EJOF 123
| Номер в ГРСИ РФ: | РБ 03 13 5305 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "PFIFFNER Instrument Transformers Ltd.", Швейцария |
|
Описание типа РБ 03 13 5305 13 [2014-07-23]
rb-03-13-5305-13_2014-07-23.pdf
|
Скачать |
Трансформаторы тока и напряжения комбинированные измерительные серии EJOF 123, предназначены для преобразования величин тока и напряжения, их измерения и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5305 13 |
| Наименование | Трансформаторы тока и напряжения комбинированные измерительные серии EJOF 123 |
| Год регистрации | 2013 |
| Номер сертификата | 8868 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2018-12-26 |
| Получатель сертификата | фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария (CH) |
Производитель / Заявитель
фирма "PFIFFNER Instrument Transformers Ltd."
Адрес: Lindenplatz 17 CH-5042 Hirschthal
Контакты: 0041 62 739 2828, 0041 62 739 2810
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011, ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5305 13 [2014-07-23]
rb-03-13-5305-13_2014-07-23.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока и напряжения комбинированные измерительные серии EJOF 123, предназначены для преобразования величин тока и напряжения, их измерения и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы тока и напряжения комбинированные измерительные серии EJOF 123 представляют совой объединенные в одном корпусе измерительные трансформаторы тока и напряжения.
Принцип действия трансформаторов в части напряжения основан на преобразовании измеряемых напряжений первичной обмотки, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Принцип действия трансформаторов в части тока основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.

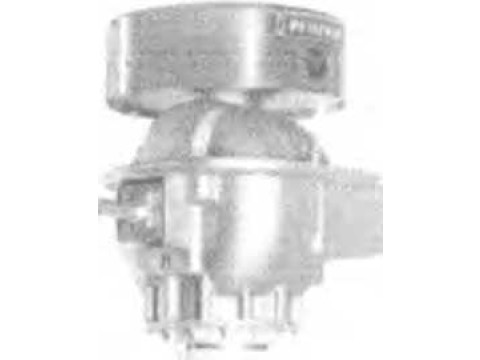

Внешний вид трансформаторов приведен на рисунке 1. _
Место нанесения знака поверки в виде клейма-наклейки указано в приложен
■ ■ ' м
Лист 1 ИЗ 6 : >
! \
Рисунок 1 - Внешний вид трансформаторов тока и напряжения комбинированных измерительных серии EJOF 123
Основные технические и метрологические характеристики представлены в таблицах 1-5.
Таблица 1
|
Характеристики |
Параметры |
|
1 |
2 |
|
В части измерения тока | |
|
Класс точности по ГОСТ 7746-2001: - обмотки для измерений - обмотки для защиты |
0,2S; 0,2; 0,5S 0,5; 1 5Р; ЮР |
|
Номинальное рабочее напряжение, кВ |
ПО |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток IiHOm, А |
от 1 до 5000 |
|
Номинальный вторичный ТОК, Гном, А |
1;5 |
|
Номинальная вторичная нагрузка Бгном с коэффициентом мощности cos фг ~ 1 В-А |
от 1 до 300 |
|
Номинальная вторичная нагрузка 8гНом с коэффициентом мощности cos фг = 0,8 В-А |
от 5 до 300 |
|
Номинальная предельная кратность: - для измерений - для защиты |
от 5 до 10 от 10 до 50 |
|
Количество вторичных обмоток |
от 1 до 7 |
|
В части измерения напряжения | |
|
Классы точности по ГОСТ 1983-2001 (МЭК 60044-2) |
0,2; 0,5; 1,0 |
|
Номинальное напряжение первичной обмотки, кВ |
по |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное напряжение первичной обмотки, кВ |
пол/з |
|
Номинальное напряжение вторичной обмотки, В |
100/V3; 100/3 |
|
Номинальная мощность, В-А, при классе точности: -0,2; -0,5; -1,0 |
от 10 до 300 от 10 до 600 от 10 до 1200 |
|
Количество вторичных обмоток |
от 1 до 4 |
|
Общие характеристики | |
|
Диапазон температур окружающего воздуха, °C |
от минус 45 до плюс 55 |
|
Габаритные размеры, мм, не более |
800x550x2500 |
|
Масса, кг, не более |
500 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
Пределы допускаемых погрешностей тока вторичных обмоток для измерений и учета Таблица 2
|
Класс точности |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5S |
1 |
±1,5 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,5 |
±30' | |
|
100 |
±0,5 |
±30' | |
|
120 |
±0,5 |
±30' | |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
Пределы допускаемых погрешностей тока вторичных обмоток для защиты Таблица 3
|
Класс точности |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | |
|
5Р |
±1,0 |
60' |
|
ЮР |
±3,0 |
____ |
Пределы допускаемых погрешностей напряжения вторичных обмоток для измерений и учета Таблица 4
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
напряжения, % |
угловой | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1,0 |
±1,0 |
±40' |
Пределы допускаемых погрешностей напряжения вторичных обмоток для защиты Таблица 5
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
напряжения, % |
угловой | |
|
ЗР |
±3,0 |
±120' |
|
6Р |
±6,0 |
±240' |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы в виде клейма-наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор тока и напряжения 1 шт.;
- паспорт 1 экз.;
- техническое описание и инструкция по монтажу и эксплуатации на партию
трансформаторов 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
ГОСТ 7746-2001 ГОСТ 1983-2001 ГОСТ 8.216-2011 ГОСТ 8.217-2003 |
"Трансформаторы тока. Общие технические условия" "Трансформаторы напряжения. Общие технические условия" "ГСИ. Трансформаторы напряжения. Методика поверки" "Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки" |
Техническая документация фирмы "PFIFFNER Instrument Transformers Ltd." (Швейцария).
Заключение
Трансформаторы тока и напряжения комбинированные измерительные серии EJOF 123 соответствуют требованиям ГОСТ 1983-2001, ГОСТ 7746-2001, технической документации фирмы "PFIFFNER Instrument Transformers Ltd." (Швейцария).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
