Трансформаторы тока ТШ-0,66
| Номер в ГРСИ РФ: | РБ 03 13 1643 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Самарский трансформатор", г. Самара |
Трансформаторы тока ТШ-0,66 (далее но тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1643 14 |
| Наименование | Трансформаторы тока ТШ-0,66 |
| Год регистрации | 2014 |
| Номер сертификата | 9095 |
| Дата регистрации | 2014-04-24 |
| Срок действия | 2017-05-05 |
| Получатель сертификата | ОАО "Самарский трансформатор", г. Самара, Россия (RU) |
Производитель / Заявитель
АО "Самарский трансформатор"
Адрес: 443017, г. Самара, Южный проезд, 88
Контакты: тел.: (846) 261-68-23; факс: (846) 261-68-25 // info@samaratransformer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: Самарский ЦСМС (номер реестра - №009, шифр поверительного клейма - БЯ)(НТК №09-08); ОАО "Самарский трансформатор" (номер реестра - №0953, шифр поверительного клейма - БНС)(НТК №04-14). |
Поверители
Скачать
|
Описание типа РБ 03 13 1643 14 [2009-01-20]
rb-03-13-1643-14_2009-01-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1643 14 [2014-07-16]
rb-03-13-1643-14_2014-07-16.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТШ-0,66 (далее но тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока ТШ-0.66 являются шинными, опорного исполнения на ленточном машитопроводе. Трансформаторы выполнены в пластмассовом корпусе и креня 1ся к заземленным конструкциям энергоустановок с помощью фланца или лап. Трансформаторы тока ТШ-0,66 не имеют встроенной первичной обмотки, функцию первичной обмотки выполняет шина соответствующего размера, проходящая через отверстие токопровода. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной крышкой.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

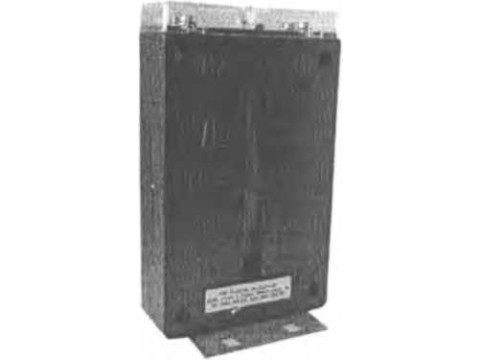

Рисунок I - Фотография общего вида трансформаторов тока ТШ-0.66
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТШ-0.66 представлены в таблице 1
Таблица I - Основные метрологические и технические характеристики трансформаторов тока
ТШ-0.66
Окончание таблицы 1
|
Характеристика |
Значение |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos<p = 0,8, ВА |
5; 10; 30 |
|
Класс точности |
0,2S; 0,2; 0,5S; 0,5; 1;3 |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
от 2 до 10 |
|
Габаритные размеры, мм: -длина - ширина - высота |
от 73 до 102 от 75 до 81 от 88 до 167 |
|
Масса, кг, не более |
1,05 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УЗ |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.
Комплектность
В комплект поставки входят:
|
- трансформатор тока - паспорт - руководство по эксплуатации (на партию в один адрес) |
1 шт. 1 экз. 1 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
-трансформатор тока измерительный лабораторный ТТИ-5000.5
номинальное рабочее напряжение, кВ: 0,66;
номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
- прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
- магазин сопротивлений нагрузочный трансформаторов тока НТТ
номинальные величины нагрузки. В А: от 1,75 до 50
Сведения о методах измерений
Методы измерений с помощью трансформаторов тока ТШ-0,66 указаны в документе ИБЛТ.671211.020 РЭ «Трансформаторы тока ТШ-0,66. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Технические условия ТУ3414-013-05755476-2001.
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Трансформаторы
