Трансформаторы тока ТЛМ-10
| Номер в ГРСИ РФ: | РБ 03 13 4407 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Самарский трансформатор", г. Самара |
Трансформаторы тока ТЛМ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических усгрой-ствах внутренней установки (КРУ. КРУН. КСО) переменного тока на класс напряжения 10 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4407 14 |
| Наименование | Трансформаторы тока ТЛМ-10 |
| Год регистрации | 2014 |
| Номер сертификата | 9097 |
| Дата регистрации | 2014-04-24 |
| Срок действия | 2017-01-24 |
| Получатель сертификата | ОАО "Самарский трансформатор", г. Самара, Россия (RU) |
Производитель / Заявитель
АО "Самарский трансформатор"
Адрес: 443017, г. Самара, Южный проезд, 88
Контакты: тел.: (846) 261-68-23; факс: (846) 261-68-25 // info@samaratransformer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Самарский трансформатор" (номер реестра - №0953, шифр поверительного клейма - БНС) (НТК №06-10). |
Поверители
Скачать
|
Описание типа РБ 03 13 4407 14 [2010-07-29]
rb-03-13-4407-14_2010-07-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4407 14 [2014-07-16]
rb-03-13-4407-14_2014-07-16.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТЛМ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических усгрой-ствах внутренней установки (КРУ. КРУН. КСО) переменного тока на класс напряжения 10 кВ.
Описание
Трансформаторы юка ТЛМ-10 (далее - трансформаторы) выполнены в виде опорной конструкции Имеет различные конструктивные варианты, отличающиеся количеством вторичных обмоток и расположением присоединительных выводов. Корпус трансформатора выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформатор ремонту не подлежит.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частозы в переменный ток для измерения с помощью стандартных измерительных приборов.

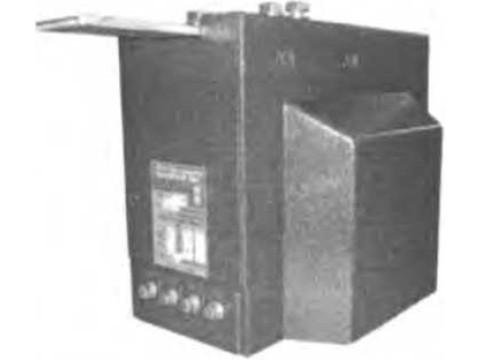

Рис. 1 - Фотография общего вида трансформаторов тока ТЛМ-10.
Технические характеристики
Основные метрологические и технические характеристики приборов указаны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
Номинальное напряжение. кВ |
10 |
|
Номинальный первичный ток. А |
5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200;300;400;600;800;1000; 1500 |
|
Номинальный вторичный ток, А |
1;5 |
|
Номинальная частота. Гц |
50 или 60* |
|
Число вторичных обмоток / ■1. \ |
2;3 |
|
Ток трехсекундной термической стойкости?, кА |
от 0,35 до 40 |
|
Ток электродинамцческой стрйкостф |
1.54 до 100 |
|
Наименование параметра |
Значение |
|
Номинальная вторичная нагрузка при cost? 2 - 0,8, ВА, для класса точности; 0,2S; 0,2; 0,5S; 0.5 ЮР |
30 30 |
|
Класс точности вторичных обмоток: для измерений для зашиты |
0.2S; 0,2; 0.5S;0,5 5Р; ЮР |
|
Номинальная предельная кратность Кном для класса 10Р |
от 10 до 19 |
|
Номинальный коэффициент безопасности приборов К Бном |
от 2 до 20 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УЗ; ТЗ; У2; Т2 |
|
Средняя наработка до отказа, ч |
410° |
|
Длина, мм, не более |
345 |
|
Ширина, мм, не более |
200 |
|
Высота, мм, не более |
235 |
|
Масса, кг, не более |
Г 25 |
|
Примечание * - для трансформаторов, предназначенных для поставок на экспорт | |
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор тока ТЛМ-10-1 шт.;
- паспорт - 1 экз.
- Руководство по эксплуатации -1 экз. на партию в один адрес.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Сведения о методах измерений
Метод измерений с помощью трансформаторов тока ТЛМ-10 указан в документе ИБЛТ.671213.005 РЭ «Трансформаторы тока ТЛМ-10. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
3. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
Другие Трансформаторы
