Трансформаторы тока гальванической развязки ТТГР
| Номер в ГРСИ РФ: | РБ 03 13 5348 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Концерн Энергомера", г. Ставрополь |
|
Описание типа РБ 03 13 5348 14 [2014-04-28]
rb-03-13-5348-14_2014-04-28.pdf
|
Скачать |
Трансформаторы тока гальванической развязки ТТГР (в дальнейшем - ТТГР) предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке счетчиков. ТТГР предназначены для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 и 60 Гц, при электрических измерениях в составе установок при калибровке и поверке счетчиков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5348 14 |
| Наименование | Трансформаторы тока гальванической развязки ТТГР |
| Год регистрации | 2014 |
| Номер сертификата | 8935 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2016-05-27 |
| Получатель сертификата | ЗАО "Энергомера", г. Ставрополь, Россия (RU) |
Производитель / Заявитель
ЗАО "Энергомера"
Адрес: ул. Ленина, 415, г. Ставрополь, 355029
Контакты: (8652)35-75-27 / (8652)56-66-90
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы метрологически не обеспечены в Республике Беларусь ввиду отсутствия блока фильтров установки СУ001, резистора С2-29В, кабелей специальных, специального трансформатора. |
| Методика поверки | Поверка проводится по документу ИНЕС.671111.202 Д1.1, утвержденному в 2011 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая: Ставропольский ЦСМ (номер реестра - №026, шифр поверительного клейма - АЬ)(НТК №01-14). |
Поверители
Скачать
|
Описание типа РБ 03 13 5348 14 [2014-04-28]
rb-03-13-5348-14_2014-04-28.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока гальванической развязки ТТГР (в дальнейшем - ТТГР) предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке счетчиков. ТТГР предназначены для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 и 60 Гц, при электрических измерениях в составе установок при калибровке и поверке счетчиков.
Описание
ТТГР выпускается в двух исполнениях, отличающихся диапазонами первичного и вторичного токов - ТТГР 100/100 и ТТГР10(60)/60. Диапазон первичного и вторичного токов ТТГР исполнения ТТГР 100/100 - от 0,05 до 120 А. Диапазоны первичного тока ТТГР исполнения ТТГ^10(60)/60 - от 0,01 до 10 А и от 0,06 до 60 А, диапазон вторичного тока - от 0,06 до 60 А.
Конструктивно ТТГР всех исполнений содержат в себе три трансформатора тока (в дальнейшем - ТТ), помещенные в металлический прямоугольный корпус. ТТ выполнены на тороидальных магнитопроводах. ТТ, входящие в ТТГР исполнения ТТГР 100/100, содержат одну первичную и одну вторичную обмотки. 'ГТ, входящие в ТТГР исполнения ТТГР10(60)/60, содержат две первичные и одну вторичную обмотки.
ТТГР исполнения ТТГР100/100 осуществляет трансформацию первичного тока во вторичную цепь при обеспечении гальванической изоляции без изменения уровня и фазы тока. ТТГР исполнения ТТГР 10(60)/60 осуществляет те же функции при работе на поддиапазоне с номинальным значением силы первичного тока, равной 60 А, и, дополнительно, осуществляет масштабное преобразование тока на поддиапазоне с номинальным значением силы первичного тока, равной 10 А. Погрешности ТТГР приведены в таблицах 2 и 3.
Общий вид ТТГР исполнения ТТГР100/100 представлен на рисунке 1. ТТГР исполнения ТТГР10(60)/60 отличается количеством и типом клемм, расположенных на верхней панели. Клеймение ТТГР всех исполнений после поверки осуществляется в двух местах. Места клеймения на фото 1 указаны стрелками.

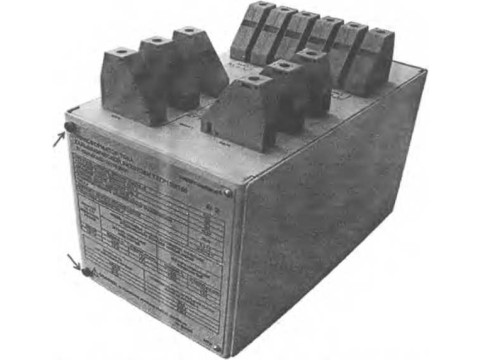

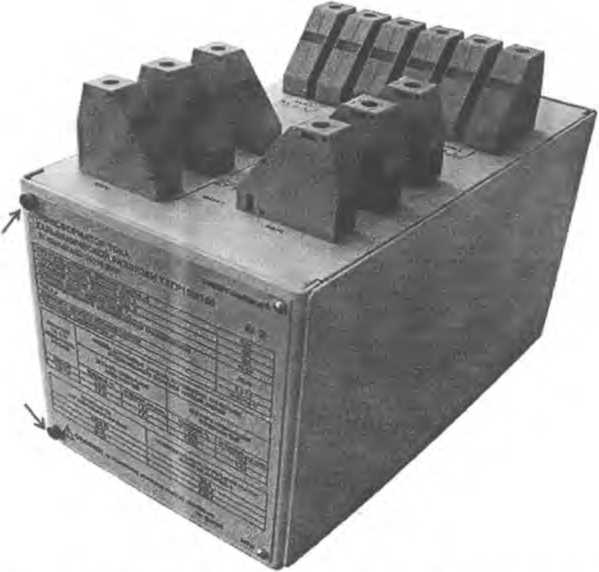

Рис. 1 - Общий вид ТТГР исполнения ТТГР100/100 и места клеймения после поверки
Технические характеристики
Основные технические характеристики ТТГР приведены в таблице 1. Таблица 1.
|
№ |
Наименование параметра или размера, единица измерения |
Значение для ТТГР исполнения |
Примечание | |
|
ТТГР100/100 |
ТТГР10(60)/60 | |||
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Номинальное значение первичного тока (1цп), А |
100 |
10; 60 | |
|
2 |
Номинальное значение вторичного тока, А |
100 |
60 | |
|
3 |
Диапазон изменения первичного тока, % от 1нп |
От 0,05 до 120 |
От 0,1 до 100 | |
|
4 |
Верхний предел мощности вторичной нагрузки, В А |
20 или 40 |
7,5 или 15 |
В зависимости от относительной токовой и абсолютной угловой погрешностей при коэффициенте мощности нагрузки от 0,5 до 1,0 |
|
5 |
Нижний предел мощности вторичной нагрузки |
Соответствует режиму короткого замыкания вторичной обмотки | ||
|
6 |
Нормальная область значений частот, Гц |
От 45 до 66 | ||
|
7 |
Потребляемая мощность при 1нп, В-А |
80 |
15 при 1нп=10 А; 60 при 1нп=60А |
При замкнутой вторичной обмотке |
|
8 |
Габаритные размеры (ширина х длина х высота), мм, не более |
200x380x280 | ||
|
9 |
Масса, кг, не более |
17 | ||
Основные метрологические характеристики ТТГР исполнения ТТГР 100/100 приведены в таблице 2.
Таблица 2.___________ ________________
|
Номиналь ное значение первичног о тока (Тип), А |
Номиналь ное значение вторичног о тока, А |
Диапазон изменения первичного тока, % от 1Нп |
Пределы допускаемых значений при верхнем пределе мощности вторичной нагрузки, равном | |||
|
201 |
ЗА |
401 |
В-А | |||
|
относитель ной токовой погрешност и дт, % |
абсолютной угловой погрешност |
относитель ной токовой погрешност и Jr, % |
абсолютной угловой погрешност и А(р | |||
|
100 |
10b |
От 0,05 до 0,25 |
±0,03 |
±4,0' |
±0,05 |
±6,0’ |
|
От 0,25 до 120 |
±0,02 |
±2,3' |
±0,03 |
±4,0’ | ||
Основные метрологические характеристики ТТГР исполнения ТТГР10(60)/60 приведены в таблице 3.
Таблица 3.
|
Номиналь ное значение первичног о тока (1нп), А |
Номиналь ное значение вторичног о тока, А |
Диапазон изменения первичного тока, % от 1| [п |
Пределы допускаемых значений при верхнем пределе мощности вторичной нагрузки, равном | |||
|
7,5 |
В-А |
151 |
ЗА | |||
|
относитель ной токовой погрешнос ти дъ % |
абсолютно й угловой погрешнос ти |
относитель ной токовой погрешнос ти Jr, % |
абсолютно й угловой погрешнос ТИ/10 | |||
|
10 |
60 |
От 0,1 до 0,4 |
±0,03 |
±4,0' |
±0,05 |
±6,0' |
|
От 0,4 до 100 |
±0,02 |
±2,3' |
±0,03 |
±4,0' | ||
|
60 |
60 |
От 0,1 до 0,4 |
±0,03 |
±4,0' |
±0,05 |
±6,0' |
|
От 0,4 до 100 |
±0,02 |
±2,3' |
±0,03 |
±4,0' | ||
ТТГР обеспечивают нормируемые характеристики сразу после подачи первичного тока.
Продолжительность непрерывной работы ТТГР исполнения ТТГР 100/100 при силе первичного тока до 20 А включительно 8 ч, время перерыва 0,5 ч.
Продолжительность непрерывной работы ТТГР исполнения ТТГР100/100 при силе первичного тока от 20 до 60 А включительно 0,4 ч, время перерыва 0,6 ч.
Продолжительность непрерывной работы ТТГР исполнения ТТГР100/100 при силе первичного тока от 60 до 120 А включительно 0,2 ч, время перерыва 0,8 ч.
Продолжительность непрерывной работы ТТГР исполнения ТТГР10(60)/60 на поддиапазоне 10 А при силе первичного тока до 5 А включительно 8 ч, время перерыва 0,5 ч.
Продолжительность непрерывной работы ТТГР исполнения ТТГР 10(60)/60 на поддиапазоне 60 А при силе первичного тока от 20 до 60 А включительно 0,4 ч, время перерыва 0,6 ч. ,
Продолжительность непрерывной работы ТТГР исполнения ТТГР 10(60)760 на поддиапазоне 10 А при силе первичного тока от 60 до 120 А включительно 0,2 ч, время перерыва 0,8 ч.
Средняя наработка на отказ в рабочих условиях не менее 50000 ч.
Средний срок службы не менее 10 лет.
Условия применения ТТГР:
- температура окружающего воздуха (10- 40) °C;
- относительная влажность окружающего воздуха (30 - 80) %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).
Знак утверждения типа
Знак утверждения типа наносится на корпус ТТГР в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Комплектность
1 Трансформатор тока гальванической развязки ТТГР (одно из исполнений) 1 шт.;
2 Руководство по эксплуатации (ИНЕС.671111.202 РЭ) 1 экз.;
3 Формуляр (ИНЕС.671111.202 ФО) 1 экз.;
4 Методика поверки (ИНЕС.671111.202 Д1.1) 1 экз.
Поверка
осуществляется по документу ИНЕС.671111.202 Д1.1 "Трансформатор тока гальванической развязки ТТГР. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в апреле 2011 г. *
Основные средства поверки:
- источник питания однофазный установки для поверки однофазных счетчиков СУ001, диапазон силы выходного тока от 0,05 до 120 А, ПГ не более ±1 %, диапазон частот от 45 до 66 Гц, коэффициент искажения синусоидальности кривой тока не более 2 %;
- вольтметр универсальный В7-27А, пределы измерения напряжения переменного тока 1 и 10 В, ПГ не более ±1 %;
- микровольтметр селективный В6-9, измерение напряжений 3 мкВ (ПГ не более ±15 %), 10 мкВ (ПГ не более ±10 %), от 30 мкВ до 1 В (ПГ не более ±6 %), диапазон частот от 20 Гц до 200 кГц.
Сведения о методах измерений
Методика измерений изложена в Руководстве по эксплуатации (ИНЕС. 671111.202 РЭ) в разделе «Порядок работы» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4381-072-22136119-2007 Трансформаторы тока гальванической развязки ТГГР. Технические условия.
Рекомендации к применению
вне сферы государственного регулирования.
