Трансформаторы напряжения антирезонансные однофазные НАМИ-110 УХЛ1
| Номер в ГРСИ РФ: | РБ 03 13 4482 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Раменский электротехнический завод Энергия", г. Раменское, Московская обл. |
Трансформаторы напряжения антирезонансные однофазные НАМИ-110 УХЛ1 (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты класса напряжения 110 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4482 14 |
| Наименование | Трансформаторы напряжения антирезонансные однофазные НАМИ-110 УХЛ1 |
| Год регистрации | 2014 |
| Номер сертификата | 9055 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2018-03-12 |
| Получатель сертификата | ОАО "РЭТЗ Энергия", г. Раменское Московской обл., Россия (RU) |
Производитель / Заявитель
ОАО "РЭТЗ Энергия"
Адрес: ул. Левашова, 21, г. Раменское Московской обл., 140105
Контакты: (496 46) 3 39 41 / (496 46) 7 96 79
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по: ГОСТ 8.216-88 (для средств измерений, изготовленных до 01.03.2013 г.); ГОСТ 8.216-2011 (для средств измерений, изготовленных после 01.03.2013 г.). |
Поверители
Скачать
|
Описание типа РБ 03 13 4482 14 [2010-11-29]
rb-03-13-4482-14_2010-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4482 14 [2014-07-01]
rb-03-13-4482-14_2014-07-01.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения антирезонансные однофазные НАМИ-110 УХЛ1 (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты класса напряжения 110 кВ.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.

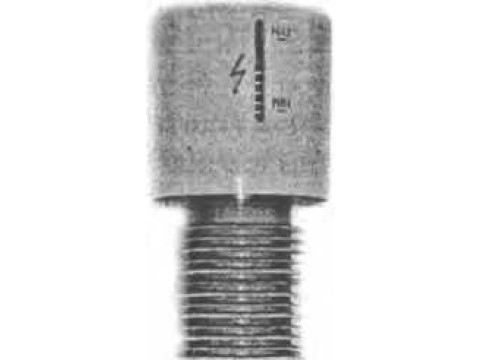

Конструкция трансформатора является герметичной и состоит из активной части (сердечника и обмоток), размещенной в герметичном баке, и изоляционной покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла. Трансформатор заполнен трансформаторным маслом марки ГК.
На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и табличка трансформатора.
В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного присоединения коробка с вводами вторичной обмотки №3.
Трансформаторы изготавливаются с тремя вторичными обмотками: основной №1 (ai - Xi), предназначенной для цепей измерения и защи-
ты, дополнительной №2 - Хд), основной №3 (ал^ системе АЛИС КУЭк?у
едв.азначенной для цепей релейной защиты (ад предназначенной для учета электроэнергии в
к однофункциональным изделиям.
Рабочее положение трансформаторов в пространстве - вертикаль-л л 1я*°| I
Метрологические и технические характе]
Таблица 1 - Характеристики трансформаторов напряжения НАМИ-110 УХЛ1
|
Характеристика |
Значение |
|
Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки №1 - дополнительной вторичной обмотки №2 - основной вторичной обмотки №3 |
пол/з 0,1/>/3 0,1 0,1/л/З |
|
Характеристика |
Значение |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальная мощность основной вторичной обмотки №1, В-А, в классах точности: 0,2 0,5 1,0 |
120;200 250; 400 400; 600 |
|
/Номинальная мощность дополнительной вторичной обмотки №2, В-А, в классах точности: ЗР |
1200 |
|
Номинальная мощность основной вторичной - обмотки №3, В-А, в классах точности: 0,2 0,5 1,0 |
120;200 250; 400 400;600 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
|
Габаритные размеры, мм, (высотах длинах ширина) |
2045x720x526 |
|
Масса, кг |
390 |
|
Средняя наработка до отказа, ч |
8,8хЮь |
|
Установленный полный срок службы, лет |
30 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
Знак утверждения типа
Знак утверждения типа наносится электрографическим методом на табличку с техническими данными на корпусе трансформатора и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Трансформатор напряжения 1 шт.
Руководство по эксплуатации и паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ИР-ФУ .671243.012 РЭ.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
3. ТУ 3414-023-11703970-03. Трансформаторы напряжения антирезонансные однофазные се
рии НАМИ. Технические условия.
вен
лирования обес-
Рекомендации к применению
- «осуществление торговпи и товарообменных операц
Г копия I ВЕРНА
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
