Трансформаторы тока измерительные серии CT

Назначение

Трансформаторы тока измерительные серии СТ (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Трансформаторы тока измерительные серии СТ являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.

Трансформаторы выполнены в следующих модификациях и исполнениях CTS 12, CTS 25, CTS 25Х, CTS 25 Sch, CTS 25Х Sch, СТВ 25, СТТ 25, CTS 38, CTS 38Х, CTS 38X Sch, CTSO 38, отличающихся конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой. Первичная обмотка трансформаторов может быть одновитковой, либо многовитковой. Вторичная обмотка намотана на магнитный сердечник из ориентированных пластин, изготовленных из сплава никеля, железа и меди.

Количество сердечников - от 1 до 4.

Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.

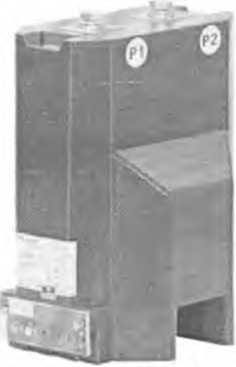

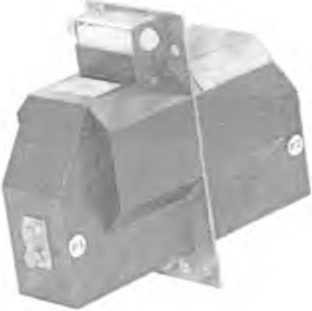

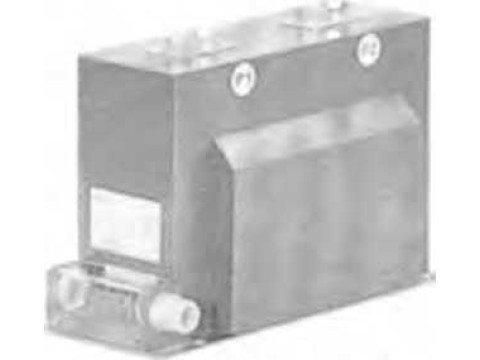

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки клейма-наклейки указано в приложении А.

CTS12, CTS25, CTS38

CTS25X. CTS38X

ft

CTS25Sch

CTS25X Sch. CTS38X Sch

CTB25X

Рисунок 1 - Внешний вид трансформаторов тока измерительных серии С Г

Пример обозначения трансформаторов тока измерительных серии СТ:

Обозначение для трансформаторов тока устанавливаемого в ячейки Schneider Electric Обозначение для компактных трансформаторов (уменьшенная длинна)

Номинальное рабочее напряжение, кВ Обозначение для трансформаторов тока наружного исполнения

Обозначение трансформатора тока по классификатору фирмы:

S - однофазный;

В - вводной;

Т - проходной.

Трансформатор тока

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ 7746-2001: - обмотки для измерений - обмотки для защиты

Номинальное рабочее напряжение, кВ

- CTS 12

- CTS 25, CTS 25Х, CTS 25 Sch,

CTS 25Х Sch, СТВ 25, СТТ 25

- CTS 38, CTS 38Х, CTS 38X Sch, CTSO 38

Номинальная частота, Гц

Номинальный первичный ТОК Гном, А

- CTS 12, CTS 25

- CTS 25Х, CTS 25Х Sch, CTS 38Х, CTS 38Х Sch

- CTS 25 Sch, CTB 25, CTS 38, CTSO 38

- CTT25

0,2; 0,2S; 0,5; 0,5 S; 1,0; 3,0;

5Р; ЮР

3,6, 10, 15

3,6, 10, 15,20 3,6, 10, 15,20, 24, 27,35

50

5A; 10 A; 15 A; 20 A; 30 A; 40 A; 50 A; 75 A; 80 A; 100 A; 150 A; 200 A; 300 A; 400 A; 500 A;

600 A; 750A; 800 A;

1000 A; 1200 A; 1500 A; 2000 A; 3000 A. 5A; 10 A; 15 A; 20 A; 30 A; 40 A; 50 A; 75 A; 80 A; 100 A; 150 A; 200 A; 300 A; 400 A; 500 A;600 A.

5A; 10 A; 15 A; 20 A; 30 A; 40 A; 50 A; 75 A;

80 A; 100 A; 150 A; 200 A; 300 A; 400 A; 500 A;600 A;

750A; 800 A; 1000 A; 1200 A.

100 A; 150 A; 200 A; 300 A; 400 A; 500 A; 600 A; 750A; 800 A; 1000 A; 1200 A.

Номинальный вторичный ТОК, Гном, А

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета

Таблица 1    ___________________________________________________________

Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф =0,8, В-А

Коэффициент безопасности вторичных обмоток для измерений

Количество вторичных обмоток

5; 10; 15; 20; 30

от 5 до 30

от 1 до 4

Пределы допускаемых погрешностей вторичных обмоток для защиты Таблица 2

Рабочие условия эксплуатации:

температура окружающего воздуха и относительная влажность

от минус 45 °C до плюс 55 °C, 95 % при температуре 25 °C;

от минус 60 °C до плюс 55 °C,

- для CTS25, CTS25X, CTS25 Sch, CTS25X Sch, CTS12, CTS38, CTS38X, CTS38X Sch, СТВ25, СТТ25

- для CTSO38

Габаритные размеры, мм, не более

- CTS25

- CTS25X

- CTS25 Sch

- CTS25X Sch

-CTS12

- CTS38

- CTS38X

- CTS38X Sch

- СТВ25

- СТТ25

- CTSO38

180x360x300 180x320x300 180x280x300 180x210x300 150x350x235 200x360x375 200x315x370 224x230x370 160x435x365 210x480x260 430x456x470

Масса, кг, не более

- CTS25

- CTS25X

- CTS25 Sch

- CTS25X Sch -CTS12

- CTS38

- CTS38X - CTS38X Sch - СТВ25

- СТТ25

- CTSO38

30

20

26

20

25

40

28

28

24

20

62

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию методом типографической печати.

Комплектность

В комплект поставки входит:

- трансформатор тока                                1шт.;

- паспорт                                                    1 экз.;

- сертификат о штучных испытаниях                  1 экз.;

- руководство по эксплуатации, монтажу

и обслуживанию трансформаторов тока*              1 экз.;

- упаковка*                                             1 шт.

Примечание: « * » поставляется по согласованию с заказчиком.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия"

(МЭК 44-1:1996)

ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений.

Трансформаторы тока. Методика поверки"

Заключение

Трансформаторы тока соответствуют требованиям ГОСТ 7746-2001 (МЭК 44-1:1996) и документации фирмы "КРВ Intra s.r.o." (Чешская Республика).

Межповерочный интервал - не более 48 месяцев для трансформаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии.
