Трансформаторы напряжения измерительные серии VT, VP
| Номер в ГРСИ РФ: | РБ 03 13 3535 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "KPB Intra s.r.o.", Чехия |
Трансформаторы напряжения измерительные серии VT, VP (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3535 13 |
| Наименование | Трансформаторы напряжения измерительные серии VT, VP |
| Год регистрации | 2013 |
| Номер сертификата | 8774 |
| Дата регистрации | 2013-10-31 |
| Срок действия | 2018-10-31 |
| Получатель сертификата | фирма "KPB Intra s.r.o.", Чешская Республика (CZ) |
Производитель / Заявитель
фирма "KPB Intra s.r.o."
Адрес: г. Бучовице, ул. Жданска 477
Контакты: +420 517 380 388 / +420 517 381 433
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 3535 13 [2008-09-12]
rb-03-13-3535-13_2008-09-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3535 13 [2013-12-23]
rb-03-13-3535-13_2013-12-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3535 13 [2009-09-23]
rb-03-13-3535-13_2009-09-23.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения измерительные серии VT, VP (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения измерительные серии VT, VP являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.
Трансформаторы выполнены в следующих модификациях и исполнениях VTS12, VTD12, VTS25, VTS25 Sch, VTD25, VPT25, VTS38, VTO38, VTDOR38, VPT38, отличающихся конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.
Первичная обмотка трансформаторов имеет один или два изолированных вывода. Выводы вторичной обмотки расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

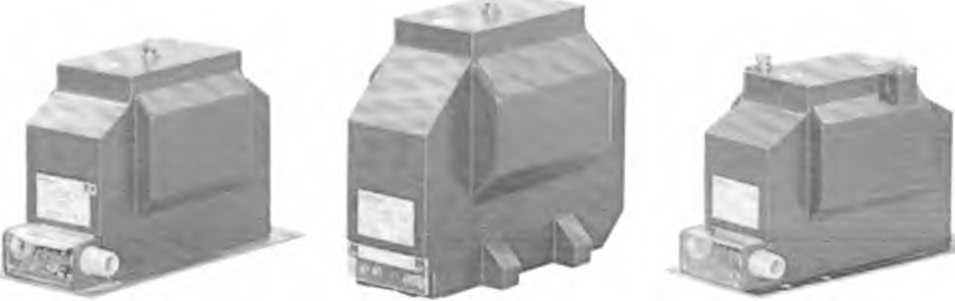

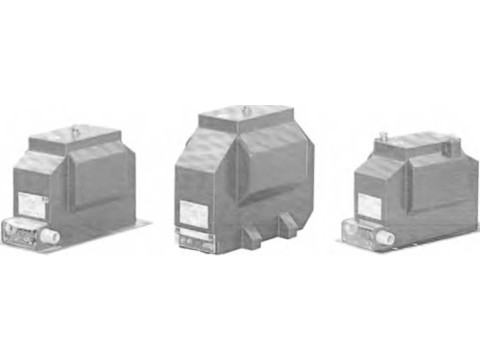

VTS12, VTS25, VTS38 VTS25 Sch VTD12, VTD25
VTO38
VTDOR38
Рисунок 1 - Внешний вид трансформаторов напряжения измерительных серии VT. VP
Пример обозначения трансформаторов напряжения измерительных серии VT:
VTS 12 Sch
VTD О R 25
VT О 38
Обозначение для трансформаторов устанавливаемых в ячейки Schneider Electric Номинальное рабочее напряжение, кВ Обозначение для трансформаторов, применяемых на железных дорогах Обозначение для трансформаторов тока наружного исполнения Обозначение трансформатора по классификатору фирмы:
S - однополюсная изоляция (для трансформаторов внутреннего исполнения); D - двухполюсная изоляция (для трансформаторов внутреннего исполнения);; О - однополюсная изоляция (для трансформаторов наружного исполнения). Трансформатор напряжения
Пример обозначения трансформаторов напряжения измерительных серии VP:
VPT25
38
Номинальное рабочее напряжение, кВ Обозначение трансформатора напряжения наружного исполнения
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Модификация / исполнение |
Ном. первичное напряжение, кВ Ином |
Ном. вторичное напряжение основной обмотки, В |
Ном. вторичное напряжение доп. обмотки, В |
Наибольшее рабочее напряжение, кВ |
Ном. частота, Гц |
Класс точности по ГОСТ 1983-2001 ^МЭК 60044-2) |
Ном. мощность при COS ф = 0,8, ВА |
Кол-во вторичных обмоток |
|
VTS12 |
ЗЛ/З, 6А/3, 10А/3, 15/л/З |
ЮОЛ/З,ПОЛ/З, 120/V3 |
100/3, 110/3, 120/3 |
120 % от Uhom |
50 |
0,2; 0,5; 1,0; 3,0 |
от 5 до 300 |
от 1 до 3 |
|
VTD12 |
3,6, 10, 15 |
100, НО, 120 | ||||||
|
VTS25 |
З/л/3,6/л/3,10/л/З, 15А/3,20А/3 |
100/л/3,110/V3, 120/л/З | ||||||
|
VTS25 Sch | ||||||||
|
VTD25 |
3,6, 10, 15,20 |
100, НО, 120 | ||||||
|
VPT25 | ||||||||
|
VTS38 |
ЗЛ/З, 6/л/З, 10/л/З, 15/л/3,20/л/з, 24А/3, 27/^3, 35А/3 |
100/л/З,110/л/З, 120/л/З | ||||||
|
VTO38 | ||||||||
|
VTDOR38 |
6 |
230 | ||||||
|
VPT38 |
3,6, 10, 15,20, 24, 27,35 |
100, НО, 120 |
стр. 4 из 7
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета
Таблица 2 ___________________________________________________
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
Напряжения, % |
Угловой,' | |
|
0,2 |
±0,2 |
±10' |
|
0,5 |
±0,5 |
±20' |
|
1,0 |
±1,0 |
±40' |
|
3,0 |
±3,0 |
— |
Пределы допускаемых погрешностей вторичных обмоток для защиты
Таблица 3 ________________________________________
|
Класс точности по ГОСТ 1983-2001 (МЭК 60044-2) |
Пределы допускаемой погрешности | |
|
напряжения, % |
Угловой,' | |
|
ЗР |
±3,0 |
±120' |
|
6Р |
±6,0 |
±240' |
Рабочие условия эксплуатации:
температура окружающего воздуха и относительная влажность
для VTS38, VTS12, VTS25, VTS25 Sch,
VTD12, VTD25
для VTO38, VTDOR38, VPT25, VPT38
Габаритные размеры, мм, не более
- VTS38
- VTS12
- VTS25
- VTS25 Sch
- VTD12
- VTD25
- VTO38
- VTDOR38
- VPT25
- VPT38
Масса, кг, не более
- VTS38
- VTS12
- VTS25
- VTS25 Sch
- VTD12
- VTD25
- VTO38
- VTDOR38
- VPT25
- VPT38
от минус 45 °C до плюс 55 °C 95 % при температуре 25 °C; от минус 60 °C до плюс 55 °C
95 % при температуре 25 °C
230x350x550 150x350x245 180x370x295 180x370x290 150x350x235 180x370x295 430x405x490 280x370x465 430x405x490 430x450x550
34
22
30
29
22
30
49
51
49
62
Знак утверждения типа
Знак утверждения типа наносят на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входит:
|
- трансформатор напряжения - паспорт - сертификат о штучных испытаниях - руководство по эксплуатации монтажу и обслуживанию трансформаторов напряжения* - упаковка* |
1 шт.; 1 экз.; 1 экз.; 1 экз.; 1 шт. |
Примечание « * » - поставляется по согласованию с заказчиком.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 1983-2001 (МЭК 60044-2) ГОСТ 8.216-2011
"Трансформаторы напряжения. Общие технические условия"
"Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки"
Заключение
Трансформаторы напряжения соответствуют требованиям ГОСТ 1983-2001 (МЭК 60044-2) и документации фирмы "КРВ Intra s.r.o." (Чешская Республика).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел.334-98-13
Аттестат аккредитации № BY/ 112.02.1.0.0025
