Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Speed
| Номер в ГРСИ РФ: | РБ 03 19 5227 13 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | "Butler Engineering & Marketing S.p.A. SOCIO UNICO", Италия |
|
Описание типа РБ 03 19 5227 13 [2014-03-06]
rb-03-19-5227-13_2014-03-06.pdf
|
Скачать |
Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Speed предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей, грузовиков малой грузоподъемности и грузовых автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 5227 13 |
| Наименование | Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Speed |
| Год регистрации | 2013 |
| Номер сертификата | 8711 |
| Дата регистрации | 2013-09-26 |
| Срок действия | 2018-09-26 |
| Получатель сертификата | фирма "Butler Engineering & Marketing S.p.A. SOCIO UNICO", Италия (IT) |
Производитель / Заявитель
фирма "Butler Engineering & Marketing S.p.A. SOCIO UNICO"
Адрес: 42047 ROLO (RE) Via dell'Ecologia 6
Контакты: Тел. +390522647911, факс +390522649760 e-mail: info@butler.it. www.butler.it
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2147-2011; МРБ МП.2363-2013. |
Поверители
Скачать
|
Описание типа РБ 03 19 5227 13 [2014-03-06]
rb-03-19-5227-13_2014-03-06.pdf
|
Скачать |
Описание типа
Назначение
Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Speed предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей, грузовиков малой грузоподъемности и грузовых автомобилей.
Область применения - транспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.
Описание
Фирма "Butler Engineering & Marketing S.p.A.", в зависимости от различных вариантов исполнений, комплектации выпускает стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Speed следующих моделей: Speed 9080WS; Speed 9080WSK; Speed 8050WS; Speed 8050WSK; Speed 7080WS; Speed 7080WSK; Speed 7060WS; Speed 7060WSK, Speed 6080WS; Speed 6080WSK; Speed 6080WD; Speed 6080WDK; Speed 6060WD; Speed 6060WDK; Speed 6040WD; Speed 6040WDK, Speed 3DATS.B; Speed 3DATS.BK; Speed3DATS; Speed 3DATSK; Speed 3DHP.B; Speed 3DHP.BK; Speed 3DHP; Speed 3DHPK; Speed 3DS.B; Speed 3DS.BK; Speed 3DS; Speed3DSK; Speed 3D.B; Speed 3D.BK; Speed 3D; Speed 3DK; Speed X1004.52S; Speed X1004.52SK; Speed X1004.52SI; Speed X1004.52SIK; Speed XI 004.52; Speed X1004.52K; Speed X1004.52I; Speed X1004.52IK; Speed X1004.52M;
Speed X1004.52MK; Speed X1004.52MI; Speed X1004.52MIK; Speed X1004.52PA;
Speed X1004.52PAK; Speed X1004.52P; Speed X1004.52PK; Speed XI 004.52PM;
Speed X1004.52PMK - для легковых автомобилей и грузовиков малой грузоподъемности, Speed 6040TWS; Speed 6040TWSK; Speed 8080TWS; Speed 8080TWSK; Speed 8080TWSR; Speed 8080TWSRK; Speed 8060TWS; Speed 8060TWSK; Speed 8060TWSR; Speed 8060TWSRK - для грузовых автомобилей (далее-стенды).
Стенды серии Speed исполнений Speed 9080WS; Speed 9080WSK; Speed 8050WS; Speed 8050WSK; Speed 7080WS; Speed 7080WSK; Speed 7060WS; Speed 7060WSK, Speed 6080WS; Speed 6080WSK; Speed 6080WD; Speed 6080WDK; Speed 6060WD; Speed 6060WDK; Speed 6040WD; Speed 6040WDK конструктивно состоят из передвижной приборной стойки, четырех измерительных головок с комплектом вспомогательных устройств для крепления их на колеса автомобиля, и двух электронных поворотных дисков. Измерительные головки стендов включают в себя четыре, шесть или восемь прецизионных датчиков с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. На панели измерительных головок имеются клавиатура и уровень. Принцип дейстйм2С$|адйв основан на измерении угловых параметров, определяющих положение осей ijplzexZfcirbi^e»
колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Обработка информации и выдача результатов измерений проводится с помощью стандартного персонального компьютера и программным обеспечением версии V.3.27.
Стенды исполнений Speed 9080WS; Speed 9080WSK; Speed 8050WS; Speed 8050WSK; Speed 7080WS; Speed 7080WSK; Speed 7060WS; Speed 7060WSK, Speed 6080WS; Speed 6080WSK; Speed 6040TWS; Speed 6040TWSK; Speed 8080TWS; Speed 8080TWSK; Speed 8080TWSR; Speed 8080TWSRK; Speed 8060TWS; Speed 8060TWSK; Speed 8060TWSR; Speed 8060TWSRK оснащены радиосвязью.
Стенды исполнений Speed 6080WD; Speed 6080WDK; Speed 6060WD; Speed 6060WDK; Speed 6040WD; Speed 6040WDK имеют кабельное соединение.
Стенды исполнений Speed 6040WD; Speed 6040WDK, Speed 6040WD; Speed 6040WDK оснащены измерительной системой, состоящей из 4 датчиков.
Стенды исполнений Speed 7060WS; Speed 7060WSK, Speed 8060TWS; Speed 8060TWSK; Speed 8060TWSR; Speed 8060TWSRK; Speed 6060WD; Speed 6060WDK оснащены измерительной системой, состоящей из 6 датчиков.
Стенды исполнений Speed 9080WS; Speed 9080WSK; Speed 8050WS; Speed 8050WSK; Speed 7080WS; Speed 7080WSK; Speed 6080WS; Speed 6080WSK; Speed 6080WD; Speed 6080WDK; Speed 8080TWS; Speed 8080TWSK ;Speed 8080TWSR; Speed 8080TWSRK оснащены измерительной системой, состоящей из 8 датчиков.
Стенды исполнений Speed 9080WSK; Speed 8050WSK; Speed 7080WSK; Speed 7060WSK, Speed 6080WSK; Speed 6080WDK; Speed 6060WDK; Speed 6040WDK, Speed 6040TWSK; Speed 8080TWSK; Speed 8080TWSRK; Speed 8060TWSK; Speed 8060TWSRK -поставляются без персонального компьютера.
Стенды исполнений Speed 3DATS.B; Speed 3DATS.BK; Speed3DATS; Speed 3DATSK; Speed 3DHP.B; Speed 3DHP.BK; Speed 3DHP; Speed 3DHPK; Speed 3DS.B; Speed 3DS.BK; Speed 3DS; Speed3DSK; Speed 3D.B; Speed 3D.BK; Speed 3D; Speed 3DK конструктивно состоят из передвижной приборной стойки, четырех светоотражателей с элементами крепления на колесах автомобиля, и измерительной системы видеокамер CCD, работающих в инфракрасном спектре лучей. Указанное оборудование устанавливается на специальной балке, или на специальных кронштейнах, закрепленных прямо на аппарелях подъемного устройства. Принцип действия стендов основан на системе "технического зрения" видеокамер с высоким разрешением (технология 3D). Процесс измерения осуществляется путем считывания информации видеокамерами с отражателей, закрепленных на колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результатов измерений проводится с помощью стандартного персонального компьютера и программным обеспечением версии V.3.2.7.
Измерительные системы видеокамер стендов исполнений Speed 3D ATS .В; Speed 3DATS.BK; Speed 3DHP.B; Speed 3DHP.BK; Speed 3DS.B; Speed 3DS.BK; Speed 3D.B; Speed 3D.BK оснащены аккумуляторной батареей.
Стенды исполнений Speed 3DATS.BK; Speed 3DATSK; Speed 3DHP.BK; Speed 3DHPK; Speed 3DS.BK; Speed3DSK; Speed 3D.BK; Speed 3DK поставляются без персонального компьютера.
Стенды исполнений Speed X1004.52S; Speed X1004.52SK; Speed X1004.52SI; Speed X1004.52SIK; Speed X1004.52; Speed X1004.52K; Speed X1004.52I; Speed X1004.52IK; Speed X1004.52M; Speed X1004.52MK; Speed X1004.52MI; Speed X1004.52MIK; Speed X1004.52PA; Speed X1004.52PAK; Speed X1004.52P; Speed X1004.52PK; Speed XI 004.52PM; Speed X1004.52PMK конструктивно состоят из передвижной приборной стойки, четырех зеркальных светоотражателей с комплектом вспомогательных устройств для крепления их на колеса автомобиля, четырех автоматически передвигающихся измерительных головок (в зависимости от базы автомобиля), и двух электронных поворотных дисков. Измерительные головки стендов включают в себя три CCD -линейных камеры, работающие в инфракрасном спектре лучей и расположенные n(nj₽*^w5|j^J20 градусов друг от друга. Обработка информации и выдача результатов измереьшйчтотаодцтая
Для докунеитов, с помощью стандартного персонального компьютера и программным обеспечением версии V.3.29.
Стенды исполнений Speed X1004.52S; Speed X1004.52SK; Speed X1004.52SI; Speed X1004.52SIK; Speed X1004.52PA; Speed X1004.52PAK; Speed XI 004.521; Speed X1004.52IK. оснащены электронными поворотными дисками с электроприводом, автоматически передвигающихся в зависимости от базы автомобиля и устанавливаются на специальные подъемники. Остальные оснащены механическими поворотными дисками.
Стенды исполнений Speed X1004.52SK; Speed X1004.52SIK; Speed Х1004.52К; Speed X1004.52MK.; Speed X1004.52MIK; Speed X1004.52PAK; Speed X1004.52PK; Speed X1004.52PMK. поставляются без персонального компьютера.
Стенды исполнений Speed Х1004.52РА; Speed Х1004.52РАК; Speed Х1004.52Р; Speed X1004.52PK.; Speed XI 004.52PM; Speed X1004.52PMK. устанавливаются на яме.
Приборная стойка стендов серии Speed включает в себя модуль персонального компьютера типа IBM-PC/AT с микропроцессорной системой обработки результатов измерений, цветной дисплей, принтер формата А4 и клавиатуру. Электронные поворотные круги устанавливаются под передние колеса автомобиля и подключаются кабелем к приборной стойке стендов.
Управление процессом измерений во всех исполнениях стендов серии Speed производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера стендов серии Speed заложена база 15 региональных банков данных, в каждом из которых имеется более 5000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.
Внешний вид и схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

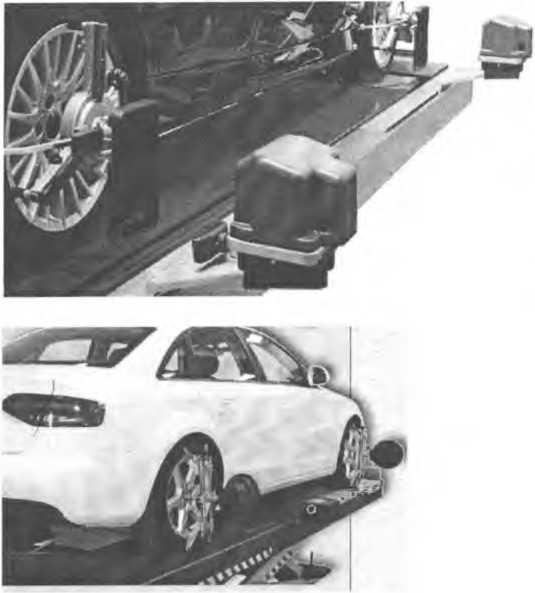

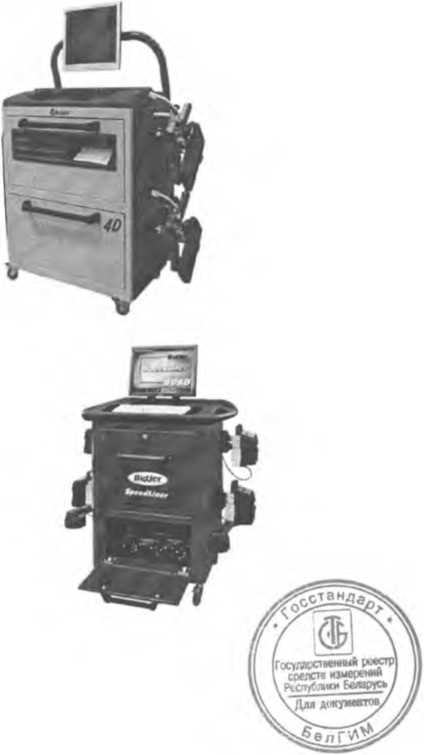

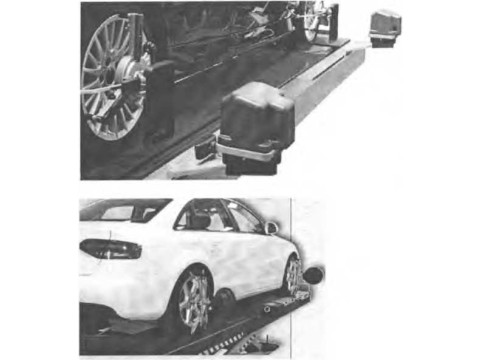

Внешний вид стендов представлен на рисунке 1.
Рисунок 1 стр.3 из 7
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики стендов приведены в таблице. Таблица
|
Speed |
Speed |
Speed XI 004.52S; |
Speed |
Speed | |
|
9080WS; |
3DATS.B; |
Speed |
6040TWS; |
8080TWS; | |
|
Наименование |
Speed |
Speed |
X1004.52SK; |
Speed |
Speed |
|
9080WSK; |
3DATS.BK; |
Speed X1004.52SI; |
6040TWSK |
8080TWSK; | |
|
параметров |
Speed |
Speed |
Speed |
Speed | |
|
8050WS; |
3DATS; |
X1004.52SIK |
8080TWSR; | ||
|
Speed |
Speed |
Speed XI 004.52; |
Speed | ||
|
8050WSK; |
3DATSK; |
Speed X1004.52K; |
8080TWSRK; | ||
|
Speed |
Speed |
Speed X1004.52I; |
Speed | ||
|
7080WS; |
3DHP.B; |
Speed X1004.52IK; |
8060TWS; | ||
|
Speed |
Speed |
Speed X1004.52M; |
Speed | ||
|
7080WSK; |
3DHP.BK; |
Speed |
8060TWSK ; | ||
|
Speed |
Speed |
X1004.52MK |
Speed | ||
|
7060WS; |
3DHP; |
Speed XI 004.52MI; |
8060TWSR; | ||
|
Speed |
Speed |
Speed |
Speed | ||
|
7060WSK |
3DHPK; |
X1004.52MIK; |
8060TWSRK; | ||
|
Speed |
Speed |
Speed | |||
|
6080WS; |
3DS.B; |
X1004.52PA; | |||
|
Speed |
Speed |
Speed | |||
|
6080WSK; |
3DS.BK; |
X1004.52PAK; | |||
|
Speed |
Speed |
Speed X1004.52P; | |||
|
6080WD; |
3DS; |
Speed | |||
|
Speed |
Speed |
X1004.52PK; | |||
|
6080WDK; |
3DSK; |
Speed | |||
|
Speed |
Speed |
XI 004.52PM; | |||
|
6060WD; |
3D.B; |
Speed | |||
|
Speed |
Speed |
X1004.52PMK | |||
|
6060WDK; |
3D.BK; | ||||
|
Speed |
Speed | ||||
|
6040WD; |
3D; | ||||
|
Speed |
Speed | ||||
|
6040WDK |
3DK; | ||||
|
Суммарный угол схоадения колес (передний и задний мост): - диапазон показаний |
±5° |
±20° |
±5° |
±5° |
±5° |
|
- пределы измерений |
±2° |
±2,5° |
±2° |
±2° |
±2° |
|
- пределы допускаемой абсолютной погрешности измерений |
±4' |
±4' |
±5' |
±4' |
±4' |
|
Собственный угол схождения колеса - диапазон показаний |
±2,5° |
±20° |
±2,5° |
±2,5° |
±2,5° |
|
- пределы измерений |
±1° |
±1,5° |
±1° |
±1° |
±1° |
|
пределы допускаемой абсолютной погрешности измерений |
±2' |
±2' |
±2,5' |
±2' |
±2' |
|
Угол развала колеса: - диапазон показаний |
±10° |
±10° |
±15° |
±10° |
±10° |
|
- пределы измерений - пределы допускаемой абсолютной |
±3° |
±10° |
±10° |
±3° |
±3° |
|
Погрешности измерений |
±5' |
±2' |
±8' |
±5' |
±5' |
|
Угол смещения колеса:** - диапазон показаний |
±5° |
±5° |
±8° |
±5° |
±5° |
|
: 1 пределы измерений - пределы допускаемой абсолютной |
±2° |
±2° |
±3° |
±2° |
±2° |
|
погрешности измерений |
±2' |
±2' |
±5' |
±3' |
±2' |
|
Угол оси действия тяги:** - диапазон показаний |
±5° |
±5° |
±5° |
±3° |
±5° |
|
- пределы измерений - пределы допускаемой абсолютной |
±2° |
±2° |
±2° |
±2° |
±2° |
|
погрешности измерений |
±2' |
±2' |
±5' |
±3' |
±2' |
Продолжение таблицы
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Угол продольного наклона шкворня:** - диапазон показаний |
±18° |
±18° |
±15° |
±18° |
±18° |
|
- пределы измерений - пределы допускаемой абсолютной |
±10° |
±10° |
±10° |
±10° |
±10° |
|
погрешности измерений |
±7' |
±5' |
±8' |
±7' |
±5' |
|
Угол поперечного наклона шкворня:** - диапазон показаний |
±18° |
±18° |
±5° |
±18° |
±18° |
|
- пределы измерений - пределы допускаемой абсолютной |
±10° |
±10° |
±2° |
±10° |
±10° |
|
погрешности измерений |
±7' |
±5' |
±5' |
±7' |
±5' |
|
Разность углов поворота:** - диапазон измерений - пределы допускаемой абсолютной |
±20° |
±20° |
±20° |
±20° |
±20° |
|
погрешности измерений |
±5' |
±5' |
±5' |
±4' |
±4' |
|
Максимальный угол поворота колес**: - диапазон показаний |
±20° |
±20° |
±20° |
±20° |
±20° |
|
- диапазон коррекции угла продольного наклона поворотного шкворня** |
±5° |
±5° |
±5° |
±5° |
±5° |
|
Параметры электропитания |
Однофазная сеть переменного тока, номинальное напряжение | ||||
|
230 В, частота 50/60 Гц | |||||
|
Потребляемая мощность, кВт, не более |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Температура окружающего воздуха в | |||||
|
условиях эксплуатации |
от 5 |
°C до 40 °C, относительная влажность воздуха 80 % | |||
|
Габаритные размеры, мм, не более |
В соответствии с технической документацией | ||||
|
Масса, кг, не более |
В соответствии с технической документацией | ||||
|
Температура окружающего воздуха при | |||||
|
транспортировке и хранении |
от минус 10 °C до плюс 60 С | ||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 30 | ||||
|
Примечание - знак ** - параметр рассчитывается по |
алгоритму программного обеспечения стенда | ||||
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки стендов серии Speed входят:
- стенд для измерения, контроля и регулировки углов установки колес автомобилей;
- 17, 19 -дюймовый цветной монитор;
- фиксаторы рулевого колеса и педали тормоза;
- пакеты программного обеспечения версии V.3.2.7 для стендов модификаций 3D, версии V.3.29 для стендов модификаций 4D и версии V.3.27 для стендов модификаций WS/WD (CCD);
- комплект (4 шт.) колесных зажимов;
- комплект (2 шт.) спойлерных адаптеров;
- инструкция по эксплуатации;
- имитатор шасси автомобиля art. А813020 - специальное приспособление в колл. 2 шт.
- колесные адаптеры art. А813020 в кол. 4 шт;
- сертификат соответствия "СЕ";
- методика поверки МРБ.МП 2147-2011 *;
- методика поверки МРБ МП. 2363-2013*.
Примечание: * - в зависимости от модификации стенда.
Дополнительная комплектация (по требованию заказчика):
- принтер;
- спойлер-адаптеры для автомобилей с нестандартной конфигурацией бамперов;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Butler Engineering & Marketing S.p.A. SOCIO UNICO», Италия.
ГОСТ 25176-82 Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования.
МРБ.МП 2147-2011 Стенды для измерения, контроля и регулировки углов установки колес автомобилей. Методика поверки.
МРБ МП. 2363-2013 Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Speed. Методика поверки.
Заключение
Стенды для измерения, контроля и регулировки углов установки колес автомобилей серии Speed соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 3349813.
Аттестат аккредитации № BY/112 02.1.0.0025.
