Камеры тепловизионные серии FLIR i/b
| Номер в ГРСИ РФ: | РБ 03 10 4584 13 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «FLIR SYSTEMS ESTONIA OU», Эстония |
Камеры тепловизионные серии FLIR i/b (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4584 13 |
| Наименование | Камеры тепловизионные серии FLIR i/b |
| Год регистрации | 2013 |
| Номер сертификата | 8717 |
| Дата регистрации | 2013-09-26 |
| Срок действия | 2016-02-24 |
| Получатель сертификата | фирма "FLIR Estonia OU", Эстония (EE) |
Производитель / Заявитель
фирма "FLIR Estonia OU"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ ГОСТ Р 8.619-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 4584 13 [2013-11-20]
rb-03-10-4584-13_2013-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4584 13 [2011-12-21]
rb-03-10-4584-13_2011-12-21.pdf
|
Скачать |
Описание типа
Назначение
Камеры тепловизионные серии FLIR i/b (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Область применения - тепловизионный контроль состояния конструкций, зданий, электрического, теплового и другого оборудования в строительстве, электроэнергетике, коммунальном хозяйстве и других областях хозяйственной деятельности.
Описание
Принцип действия камер основан на преобразовании теплового инфракрасного (ИК) излучения, которое создается любым объектом при температуре выше нуля градусов Кельвина, в видимую картину распределения температуры по поверхности этого объекта.
Инфракрасное излучение, исходящее от объекта, фокусируется объективом камеры на ИК детекторе. Далее детектор преобразует полученный сигнал в электрический вид и передает его в электронный блок для обработки изображения. Микропроцессор электронного блока преобразует сигналы, поступающие от детектора, в изображение, которое отображается в видоискателе, на стандартном видеомониторе или ЖК-дисплее камеры.
Камеры выпускают следующих модификаций: i3, i5, i7, которые различаются температурной чувствительностью и диапазонами измерения температуры.
Камеры (в зависимости от модификации) имеют возможность:
- автоматической регулировки уровней температуры, чувствительности, фокусного расстояния;
- автоматического контроля уровня и коэффициента усиления;
- корректировки измерений с учетом влияния факторов внешней среды (автоматической и ручной);
- компенсации фона;
- корректировки параметров объектива (автоматической и ручной) и импульсной характеристики (внешней);
- ввода значений внешней температуры, относительной влажности и расстояния до объекта, имеют прочный корпус, который защищает находящиеся компоненты от ударов и вибрации.
Камеры имеют программную функцию наложения теплового изображения на видимое видеоизображение объекта высокого разрешения в реальном масштабе времени и возможность записи голосовых комментариев через беспроводную гарнитуру.
Место нанесения знака поверки (клейма-наклейки) указано в приложении Л.

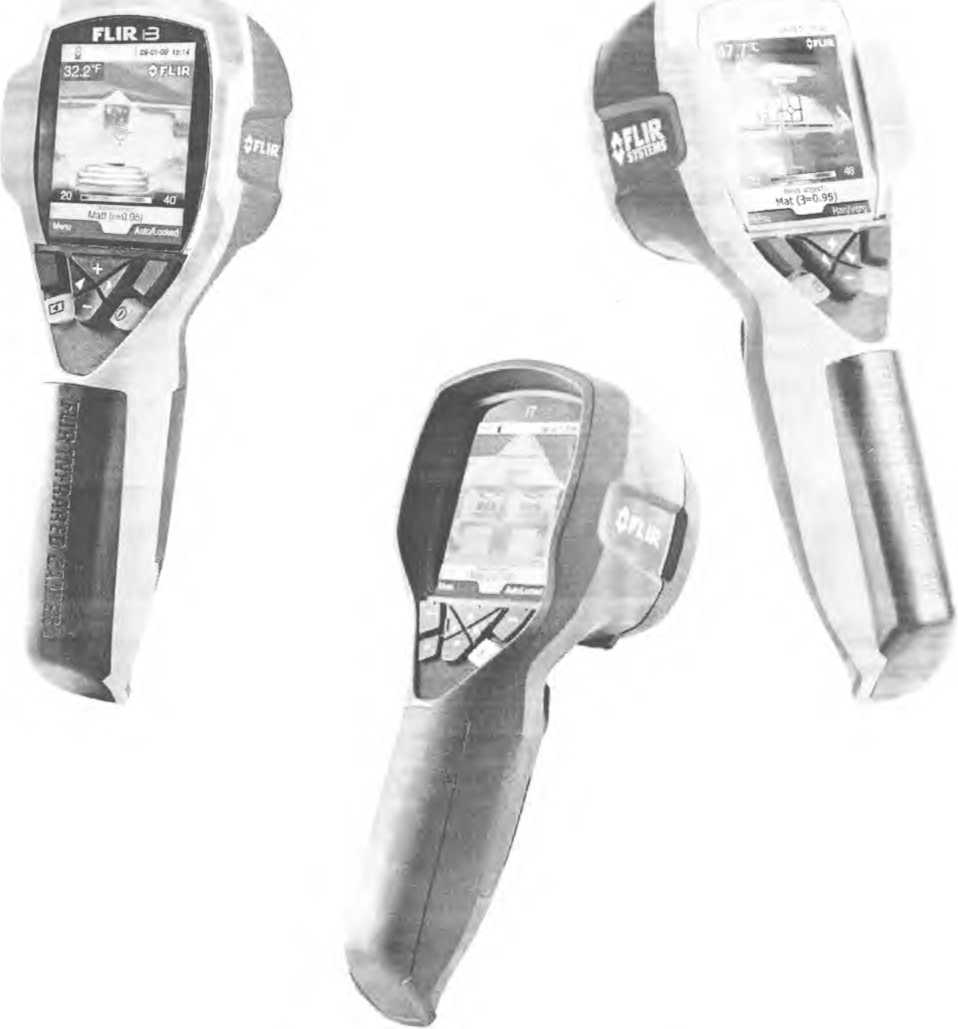

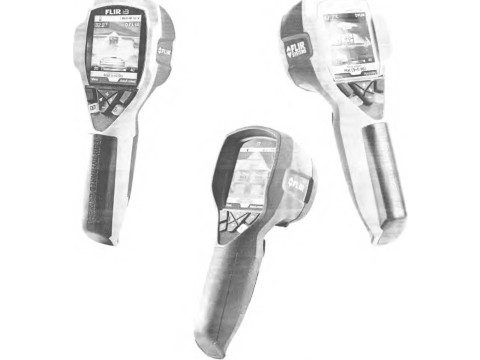

Внешний вид камер тепловизионных серии FL1R i/b представлен на рисунке 1.
Рисунок 1 - Внешний вид камер тепловизионных серии FLIR i/b
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики камер тепловизионных серии FLIR i/b представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Обозначение модификации | ||
|
i3 |
i5 |
i7 | |
|
1 Диапазон измерений температуры, °C |
от минус 20 до плюс 250 | ||
|
2 Пределы допускаемых значений погрешности измерения температуры |
±2 °C или ±2 % (выбираем большее из значений) | ||
|
3 Температурная чувствительность (NETD), при 30 °C |
<0,15 °C |
<0,10 °C |
<0,10 °C |
|
4 Угол поля зрения (FOV), 0 |
12,5 х 12,5 |
21 х 21 |
29 х 29 |
|
5 Мгновенный угол поля зрения, мрад |
3,71 | ||
|
6 Минимальное фокусное расстояние, м |
0,6 | ||
|
7 Спектральный диапазон, мкм |
от 7,5 до 13,0 | ||
|
8 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до плюс 50 от 20 до 80, без конденсации влаги | ||
|
9 Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
10 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 43 | ||
|
11 Интерфейсы |
USB | ||
|
12 Электропитание |
Литий-ионная батарея с напряжением от 11 до 16 В постоянного тока, перезаряжаемая, 5 часов непрерывной работы | ||
|
13 Габаритные размеры, мм, не более |
223 х 79 х 83 | ||
|
14 Масса, кг, не более |
0,34 | ||
из 5
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки (в зависимости от модификации камеры может быть изменен) представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Тепловизионная камера |
1 |
|
Карта микро SD с адаптером для SD-карт |
1 |
|
Батарея (внутри камеры) |
1 |
|
Блок питания/зарядное устройство |
1 |
|
USB-кабель |
1 |
|
Прочный транспортировочный кейс |
1 |
|
Ремешок |
1 |
|
Компакт-диск с FLIR Tools |
1 |
|
Компакт диск с документацией пользователя |
1 |
|
Печатное руководство по началу работ |
1 |
|
Калибровочный сертификат |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «FLIR Estonia OU», Эстония;
СТБ ГОСТ Р 8.619-2009 «Система обеспечения единства измерений Республики Беларусь. Приборы тепловизионные измерительные. Методика поверки».
Заключение
Камеры тепловизионные FLIR i/b соответствуют технической документации фирмы «FLIR Estonia OU», Эстония.
Межповерочный интервал - не более 12 месяцев (для камер тепловизионных, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
