Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120

Назначение

Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120, предназначены для измерения мышечной силы кисти руки человека и применяются в антропологии, невропатологии, курортологии при профессиональном отборе, а также в практике физиологии, гигиены труда и спорта.

Описание

Принцип действия динамометров основан на преобразовании силы мышц руки при сжатии динамометра в частотный сигнал на выходе силоизмерительного виброчастотного датчика с последующей обработке в микропроцессорном устройстве и выдачей результата на цифровом табло.

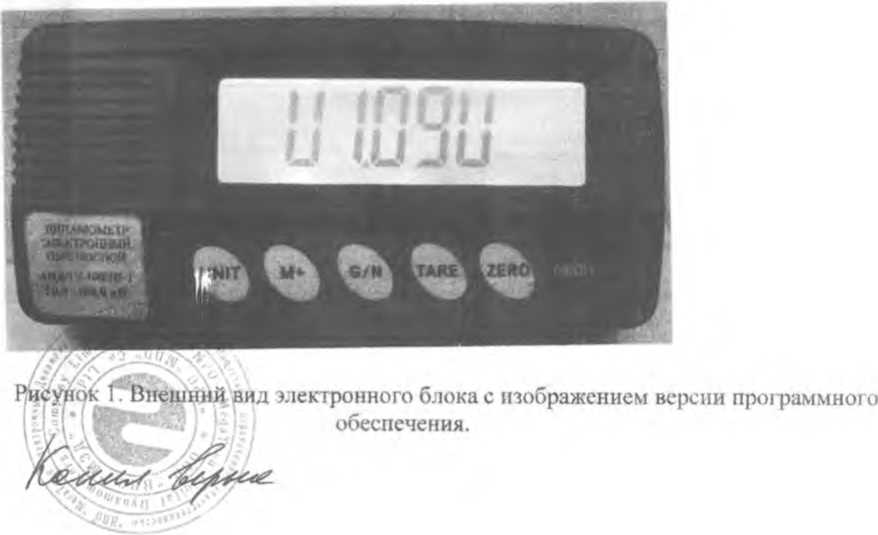

Динамометры представляют собой силоизмерительный виброчастотный датчик и блок управления. В состав динамометра входят микропроцессор, цифровое табло, клавиатура управления, источник автономного электрического питания, устройство, обеспечивающее экономный режим работы динамометра. Динамометры снабжены устройством автоматической установки нуля, сигнализации при разрядке, элементов автономного электрического питания,

Силоизмерительный датчик и блок управления могут быть объединены в одну конструкцию или выполнены в двух корпусах.

Динамометры могут быть оснащены интерфейсом для связи компьютером и монитором, устройством беспроводной связи с блоком управления и компьютером.

Динамометры выпускаются в модификациях, имеющих обозначение: ДМЭР-Х-У-И-Д-ПК-Б, где «X» - наибольший предел измерений равный 30 даН, 90 даН, 120 даН; «У» -дискретность отсчета, равная 0,5 даН, «И» - наличие интерфейса, «Д» - датчик и блок управления в отдельных корпусах, «ПК»- динамометр с индикацией на ПК, «Б» - беспроводная связь датчика с блоком управления и компьютером.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

30, 90и120

2

0,5

±2,5 от плюс 10 до плюс 35

Наибольший предел измерений (ИЛИ), даН Наименьший предел измерений (НмПВ), даН Дискретность отсчета индикации, даН Пределы приведенной погрешности,‘% от НПИ Рабочий диапазон температур, °C

Питание автономное от 3 или 4-х элементов питания типа АА с напряжением 1,5 В.

Напряжение, В                                                       4,5 или б

Потребляемая мощность не более, Вт                                   2

Напряжение срабатывания устройства сигнализации при разрядке элементов

Масса динамометра без блока управления/с блоком управления, кг         0,2\0,7

Значение вероятности безотказной работы за 1000 час Средний срок службы, лет

0,9 5

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на блоке управления, а также на эксплуатационную документацию.

Комплектность

* - Для динамометров с индексом «Д» в обозначении.

** - Для динамометров с индексом «И» в обозначении.

*** - Поставляется по отдельному заказу.

Поверка

Первичная и периодическая поверка, проводится в соответствии с методикой поверки «Динамометры медицинские электронные ручные ДМЭР-30, ДМЭР-90, ДМЭР-120. Методика поверки», утвержденной ФГУП ВНИИМС «5» ноября 2009 г.

Применяемые средства поверки - образцовые динамометры по ГОСТ 9500-84.

Межповерочный интервал 1 год.

Нормативные документы

ГОСТ 13837-79 «Динамометры общего назначения. Технические условия».

ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинское. Общие технические условия».

ГОСТ 22224-83 «Динамометры ручные плоскопружинные»

Динамометры медицинские электронные ручные ДМЭР -30, ДМЭР -90, ДМЭР -120 ТУ 9441-035-00226454-2007.

Заключение

Тип динамометров медицинских электронных ручных ДМЭР-30, ДМЭР-90, ДМЭР-120 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, включен в действующую государственную поверочную схему и метрологически обеспечен при выпуске из производства и в эксплуатации.

Регистрационное удостоверение Минздрава № ФСР 2008/02492 от 17 апреля 2008 года.
