Динамометры общего назначения ДПУ
| Номер в ГРСИ РФ: | РБ 03 03 2385 10 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Динамометры |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
Динамометры общего назначения ДПУ (далее динамометры) предназначены для измерений статических растягивающих усилий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 2385 10 |
| Наименование | Динамометры общего назначения ДПУ |
| Год регистрации | 2010 |
| Номер сертификата | 8285 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2014-01-01 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 13782-68. |
| Признание поверки | Первичная при выпуске из производства: Ивановский ЦСМС (номер реестра - №023, шифр поверительного клейма - БО)(НТК №05-10). |
Поверители
Скачать
|
Описание типа РБ 03 03 2385 10 [2010-09-23]
rb-03-03-2385-10_2010-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 2385 10 [2013-04-17]
rb-03-03-2385-10_2013-04-17.pdf
|
Скачать |
Описание типа
Назначение
Динамометры общего назначения ДПУ (далее динамометры) предназначены для измерений статических растягивающих усилий.
Описание
Динамометры работают по принципу определения значения силы по величине деформации упругого элемента.
Динамометры состоят из корпуса, в котором расположен упругий элемент (скоба). Верхняя часть упругой скобы закреплена на корпусе, а нижняя соединена с прицепным устройством. Под воздействием растягивающего усилия, приложенного к прицепному устройству, скоба деформируется. Деформация скобы через передаточный механизм передается на указывающую стрелку.

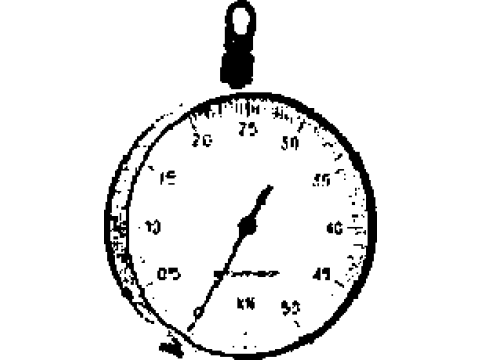

Рис. 1
Технические характеристики
Метрологические и технические характеристики представлены в таблице 1
Таблица 1
|
Наименование параметров |
Модификации (типоразмеры) динамометров | |||||||
|
ДПУ 0,1-2 |
ДПУ 0,2-2 |
ДПУ 0,5-2 |
ДПУ 1-2 |
ДПУ 2-2 |
ДПУ 5-2 |
ДПУ 10-2 |
ДПУ 20-2 | |
|
Пределы измерений, кН наибольший |
0,1 |
0,2 |
0,5 |
1,0 |
2,0 |
5,0 |
10 |
20 |
|
наименьший |
0,005 |
0,01 |
0,025 |
0,05 |
0,1 |
0,25 |
1 |
2 |
|
Цена деления шкалы, кН |
0,001 |
0,002 |
0,005 |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 |
|
Допустимая перегрузка, % от наибольшего предела из- |
200 |
200 |
200 |
100 |
100 |
100 |
100 |
50 |
|
мерения Габаритные размеры, мм, не более длина |
335 |
335 |
345 |
345 |
345 |
345 |
435 |
435 |
|
ширина |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
высота |
52 |
52 |
60 |
60 |
60 |
60 |
70 |
70 |
|
Масса, кг, не более |
1,4 |
1,5 |
1,75 |
1,8 |
1,9 |
2,1 |
4,5 |
4,8 |
Пределы допускаемой основной приведенной погрешности ± 2 %.
При снятии нагрузки с динамометра стрелка отсчетного устройства устанавливается на нулевую отметку с погрешностью не более 0,5 цены деления шкалы.
Пределы дополнительной погрешности динамометра, вызванной изменением температуры окружающей среды, в диапазоне температур, отличных от температуры нормальных условий, 0,2 основной приведенной погрешности на каждые 10°С.
Пределы допускаемого значения вариации показаний динамометра нс. превышает абсолютного значения предела допускаемого значения основной погрешности.
Порог реагирования не более 0,5 % наибольшего предела измерения.
Полный средний срок службы динамометров не менее 10 лет.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
в комплект поставки входят:
динамометр -1 шт., прицепное устройство - 1шт., футляр - 1 шт., паспорт - 1 шт.
Поверка
осуществляется по ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки».
Сведения о методах измерений
Сведения о методиках измерений указаны в паспорте.
Нормативные документы
1. ГОСТ 13837-79 «Динамометры общего назначения. Технические условия».
2. ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации.
Изготови:
ж-
АГ I i?i 4>e/o/-fAs V
“ “Завод испытательных §
приборов
99
Испытательный центр
Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), г. Иваново ул. Лежневская, д.183, 153582, г. Иваново, Тел.(4932)23-45-95, Факс: (4932)23-45-95
E-mail: zip@tochpribor.su
ГЦИ СИ ФГУ «Ивановский ЦСМ», регистрационный
номер аттестата аккредитации № 30072-11. 153000, г. Иваново, ул. Почтовая д.31/42
Тел.: (4932) 32-84-85, (4932) 32-71-48
Факс: (4932) 32-84-85 E-mail: post@csm.ivanovo.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Е.Р. Петросян
2011 г.
