Динамометры эталонные переносные ДОСМ
| Номер в ГРСИ РФ: | РБ 03 03 2386 10 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Динамометры |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
Динамометры эталонные переносные ДОСМ (далее динамометры) предназначены для поверки рабочих средств измерений статических сжимающих усилий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 2386 10 |
| Наименование | Динамометры эталонные переносные ДОСМ |
| Год регистрации | 2010 |
| Номер сертификата | 8286 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2014-01-01 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.287-78 |
| Признание поверки | Первичная при выпуске из производства: Ивановский ЦСМС (номер реестра - №023, шифр поверительного клейма - БО)(НТК №05-10). |
Поверители
Скачать
|
Описание типа РБ 03 03 2386 10 [2010-09-23]
rb-03-03-2386-10_2010-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 2386 10 [2013-04-18]
rb-03-03-2386-10_2013-04-18.pdf
|
Скачать |
Описание типа
Назначение
Динамометры эталонные переносные ДОСМ (далее динамометры) предназначены для поверки рабочих средств измерений статических сжимающих усилий.
Описание
Динамометры работают по принципу определения значения силы по величине деформации упругого элемента (скобы) специальной конфигурации.
Фактическое значение силы устанавливается по условной шкале динамометра и переводной градировочной таблице, в которой указано условное фактическое значение деформации упругого элемента под воздействием “эталонной” силы.
Динамометры состоят из следующих самостоятельных устройств:
- упругого элемента с деталями, центрирующим направление приложения силы;
- отсчетного механизма - индикатора часового типа ИЧ-10;
- передаточного рычажного механизма, передающего значение деформации упругого элемента на отсчетное устройство.

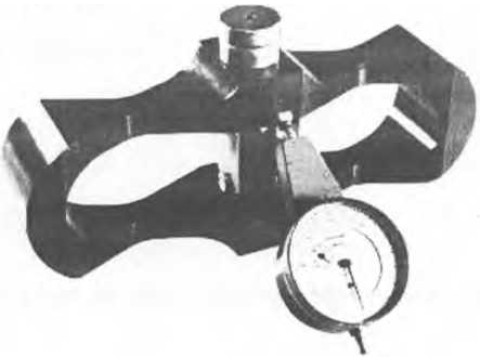

Рис. 1
Технические характеристики
Метрологические и технические характеристики ДОСМ приведены в таблицах 1 и 2.
Таблица 1 __________________ ____
|
Наименование параметров |
Модификация (типоразмеры) динамометров | |||||
|
ДОСМ 3-0,5У |
ДОСМ 3-1У |
ДОСМ 3-2У |
ДОСМ 3-10У |
ДОСМ З-ЗОУ |
ДОСМ 3-50У | |
|
Пределы измерений, кН наибольший наименьший |
0,5 0,05 |
1,0 0,10 |
2,0 0,20 |
10,0 1,00 |
30,0 3,00 |
50,0 5,00 |
|
Цена деления шкалы от наибольшего предела измерения, % должна быть не менее |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Габаритные размеры, мм, не более длина ширина высота |
250 50 140 |
250 50 140 |
250 50 140 |
235 165 105 |
235 160 115 |
272 165 105 |
|
Масса динамометра, кг не более |
1,4 |
1,5 |
1,6 |
2,45 |
2.95 |
3,4 |
Размах показаний динамометров (разность между наибольшим и наименьшим показаниями из трех измерений) для возрастающих и убывающих нагрузок не превышает значе-. ний, указанных в таблице 2.
Таблица 2
|
Диапазон измерения от наибольшего предела измерения, % |
% измеряемого значения, не более |
|
От 10 до 20 Свыше 20 до 100 |
0,5 0,3 |
Значение разности средних показаний динамометров при нагружении и разгружении, при 50%-ной нагрузке не более 0,7% измеряемого значения.
Порог чувствительности динамометров не более 0,02% наибольшего предела измерения.
Метрологические характеристики не превышают допускаемые пределы после превышения наибольшего предела измерений на10%.
Средний срок службы динамометров - не менее 12 лет.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
- динамометр 1шт.
- накладка 1 шт.
- шарик 10 мм 1шт
- футляр 1шт.
- паспорт 1 шт.
Поверка
осуществляется по ГОСТ 8.287-78 «Динамометры образцовые переносные 3-го разряда. Методы и средства поверки».
Сведения о методах измерений
Сведения о методиках измерений указаны в паспорте.
Нормативные документы
1. ГОСТ 9500-84 «Динамометры образцовые переносные. Общие технические требования».
2. ГОСТ 8.287-78 «Динамометры образцовые переносные 3-го разряда. Методы и средства поверки».
Рекомендации к применению
- при осуществлении мероприятий государственного контроля (надзора).
Изготовш
I .31
/fW “Завод
испытательных § v приборов” Jff,
X^EQEPM^j><
Испытательный центр
Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), г.Иваново ул. Лежневская, д. 183, 153582, г. Иваново,
Тел.(4932) 23-45-95,
Факс: (4932)23-45-95
E-mail: zip@tochpribor.su
ГЦИ СИ ФГУ «Ивановский ЦСМ», регистрационный номер аттестата аккредитации № 30072-11.
153000, г. Иваново, ул. Почтовая д.31/42
Тел.: (4932) 32-84-85, (4932) 32-71-48
Факс: (4932)32-84-85
E-mail: post@csm.ivanovo.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
