Динамометры электронные переносные АЦД/1
| Номер в ГРСИ РФ: | РБ 03 03 5994 16 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Динамометры |
| Производитель / заявитель: | ООО "НПО "МЕГАТОНН ЭЛЕКТРОННЫЕ ДИНАМОМЕТРЫ" (МЭД), г. Санкт-Петербург |
|
Описание типа РБ 03 03 5994 16 [2016-09-22]
rb-03-03-5994-16_2016-09-22.pdf
|
Скачать |
Динамометры электронные переносные АЦД/1 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 5994 16 |
| Наименование | Динамометры электронные переносные АЦД/1 |
| Год регистрации | 2016 |
| Номер сертификата | 10377 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2017-08-17 |
| Получатель сертификата | ООО "НПО "МЭД", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "НПО "МЭД"
Адрес: 198216, г. Санкт-Петербург, Ленинский пр., д. 140, лит. А
Контакты: Телефон: +7(812)438-33-76 Web-сайт: www.dynamometer.su E-mail: k_petrakov@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Динамометры класса точности 0,5 метрологически обеспечены в Республике Беларусь во всем диапазоне измерений (от 0,1 до 1000). Динамометры класса точности 00 метрологически НЕ обеспечены в Республике Беларусь в диапазоне измерений свыше 100 кН. Динамометры класса точности 1 и 2 метрологически НЕ обеспечены в Республике Беларусь в диапазоне измерений свыше 2000 кН. |
| Методика поверки | Поверка проводится по МП 2301-238-2012. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных модификаций): ВНИИИМ им. Д.И.Менделеева (аттестат аккредитации - №RA.RU.31541, шифр поверительного клейма - В)(НТК №04-16). |
Поверители
Скачать
|
Описание типа РБ 03 03 5994 16 [2016-09-22]
rb-03-03-5994-16_2016-09-22.pdf
|
Скачать |
Описание типа
Назначение
Динамометры электронные переносные АЦД/1 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.
Описание
Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.
Динамометр состоит из упругого элемента, с наклеенными на нем тензорезисторами. силовводящих элементов, электронного блока и соединительного кабеля.
Тензоре зисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.
Силовводящие элементы обеспечиваю! условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить дополни тельные функциональные возможности:
- установление нулевых показаний;
- обнуление значения ранее приложенного усилия с сохранением значения этого усилия в памяти.
- фиксация пикового значения.
Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой.
Динамометры имеют обозначение АЦД/1 М-Х/ТИ-К.
г де: М - вид измеряемой силы (Р - растяжение, С - сжатие. У- универсатьный);
X наибольший предел измерений (НПИ). кН;
К - класс точности (00; 0.5; 1; 2);
Т - вариант исполнения упругого элемента (1; 2: 3; 4: 5; 6; 7 приведен на рисунке 2).

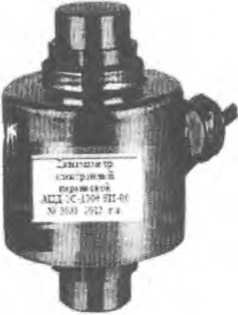

Исполнение 1
Исполнение 4
Исполнение 2
Исполнение 5
Исполнение 3
Исполнение 7
Рисунок 3. Схема пломбировки от несанкционированного доступа и обозначение места
(2) для нанесения оттиска клейма.
ДИНАМОМЕТР ЭЛЕКТРОННЫЙ ПЕРЕНОСНОЙ
АЦД/1У-100/1И-1 10,0-100,0 кН
ООО «НПО «М ЭД» АЦД/1У-100/1И-1. НПИ-100,0 кН.
НмПи-Ю.ОкИ d-0.01 кН № 2034 2012г,
Маркировка динамометра на электронном блоке
Динамометр электронный переносной
АЦД/1У-100/1И-1 А» 2(134 2012 г. в.
Маркировка динамометра на упругом элементе
Рисунок 4. Маркировка динамометра электронного переносного АЦД/1
Маркировка динамометра выполнена в виде:
а) несмываемой наклейки, закрепленной на передней панели электронного блока, на которой нанесено:
-обозначение динамометра:
- значение наименьшею предела измерения;
- значение наибольшего предела измерения;

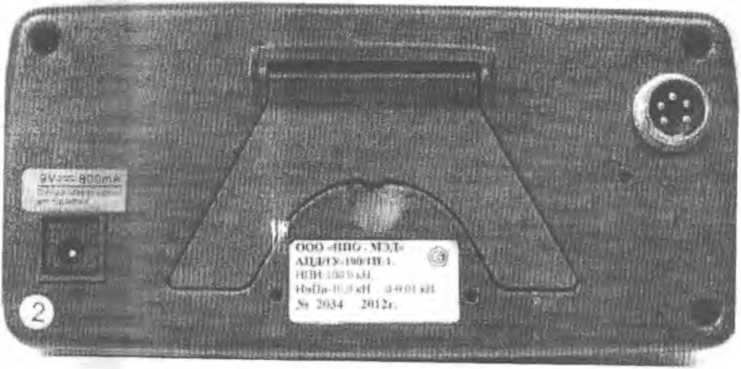

5) несмываемой наклейки, закрепленной на задней панели электронною блока, на которой нанесено:
- обозначение динамометра;
- наименование предприятия-изготовителя;
- серийный номер динамометра;
- значение наибольшею предела - значение наименьшего
ния (НмПИ);
-дискретность отсчетно^о'У0-11у‘1е1ва (d);
- год выпуска динамо
- знак утверждения ти i -ссчызаемой «жтейки. закрепленной на упругом элементе, на которой нанесено:
- обозначение динамометра;
- серийный номер динамометра;
- год выпуска динамометра.
■Цреграммное обеспечение
3 динамометрах используется встроенное в электронный блок программное обеспече--• . которое жестко привязано к электрической схеме. Программное обеспечение выполняет 4:»«кции но сбору. обработке и предоставлению измерительной информации. Корпус элек-^.■‘Нного блока защищен пломбой (Рисунок 3).
Идентификационные данные программного обеспечения приведены в таблице 1
___ Таблица 1
|
.Наименование про- -рам много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер)программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное прогам мное обеспечение А Ц ДЛ |
АЦД/1 |
U1.09U |
B1FD |
CRC16 |

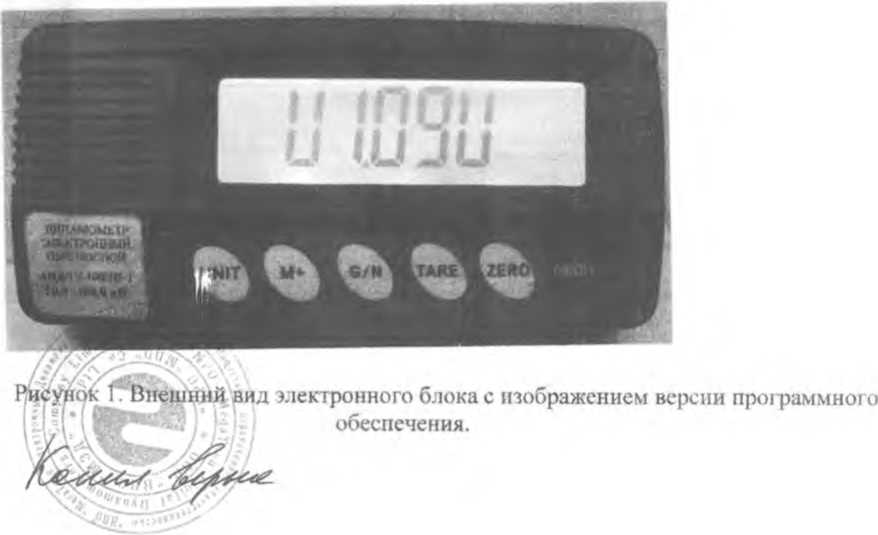

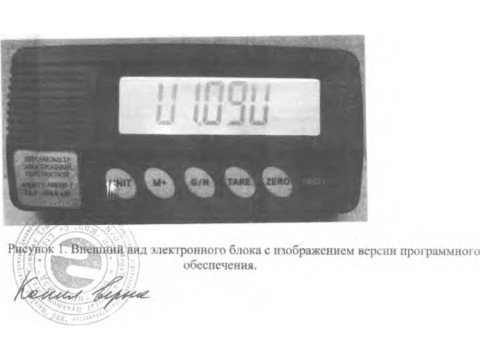

। Идентификация программы: номер версии программного обеспечения отображается на дисплее электронного блока при включении динамометра.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. .
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Технические характеристики
Наибольшие пределы измерений X и предельные значения составляющих погрешности. связанных с воспроизводимостью показаний Ь, повторяемостью показаний b ( интерполяцией fc, дрейфом нуля /о, гистерезисом v и ползучестью с приведены в таблице 2.
Пределы допускаемой относительной погрешности динамометра: АЦЦ/1М-Х/ТИ-00............................................... ,.±
АЦД/1М-Х/ГИ-0,5.........:........... ,...±
АЦД/1М-Х/ТИ-1................................... ±
АЦД/1М-ХЛГИ-2.....................................'
Таблица 2
|
| Обозначение дина-■ мометра* |
Наибольший предел измерений", X, кН |
Предельные значения,% | |||||
|
b |
Ь' |
/о |
V |
С | |||
|
АЦД/1 м-хли-оо АЦД/1 М-Х/2И-00 АЦД/1 М-Х/ЗИ-00 АЦД/1М-Х/4И-00 АЦДЛМ-Х/5И-00 |
от 0.1 до 1000 |
0.05 |
0,025 |
± 0,025 |
±0,012 |
0,07 |
0,025 |
|
АЦЦ/1М-Х/1И-0,5 АЦД/1 М-Х/2И-0,5 АЦДЛМ-Х/ЗИ-0,5 АЦД/1М-Х/4И-0.5 ВД1М-Х/5И-0Л ЩДЛМ-Х/бИ-0,5 |
от 0,1 до |
0,05 -V-/ piV" . |
±0,05 |
± 0,025 |
0,15 |
0,05 | |
|
значение дииа- , мометра* |
Наибольший предел измерений”, X, кН |
Предельные значения, % | |||||
|
b |
Ь' |
Л |
fo |
V |
С | ||
|
ЙГДД 1М-Х/1И-1 Ьсд -М-Х/2И-1 !кцд 1М-Х/ЗИ-1 Ьдд 1М-Х/4И-1 ГАЦД 1М-Х/5И-1 kiu 1М-Х/6И-1 1М-Х/7И-! |
от 0,1 до 3000 |
0,20 |
0,10 |
±0,10 |
± 0,050 |
0,30 |
0,10 |
|
ГАЛЛ 1М-Х/1И-2 ^02 1М-Х/2И-2 ЦД 1М-Х/ЗИ-2 (аНД 1М-Х/4И-2 ЙЦД;1М-Х/5И-2 1АЦД1М-Х/6И-2 иОДДМ-Х/7И-2 |
от 0,1 до 5000 |
0,40 |
0,20 |
± 0,20 |
±0,10 |
0,50 |
0,20 |
[Примечание: Технические и мет ологические характеристики соответствуют требованиям Ж О 376-2011.
” Динамометры с НПИ свыше 2000 кН выпускаются только на сжатие
Максимальные габаритные размеры и масса упругого элемента с силоводящими элементами в зависимости от наибольшего предела измерений приведены в таблице 3.
Таблица 3
|
Наибольший предел измерений динамометра, кН |
Масса, кг, не более |
Габаритные размеры, мм. не более | ||
|
длина |
ширина |
высота | ||
|
От 0,1 до 0,3 вкл. |
2 |
90 |
90 |
160 |
|
Св. 0,3 до 10 вкл. |
3 |
90 |
90 |
180 |
|
Св. 10 до 50 вкл. |
5 |
110 |
НО |
220 |
|
Св. 50 до 200 вкл. |
15 |
160 |
160 |
460 |
|
Св. 200 до 1000 вкл. |
50 |
170 |
170 |
630 |
|
Св. 1000 до 2000 вкл. |
105 |
225 |
225 |
870 |
|
Св. 2000 до 3000 вкл. |
150 |
270 |
270 |
870 |
|
Св. 3000 до 5000 вкл. |
300 |
320 |
320 |
950 |
Габаритные размеры электронного блока, мм (длина, ширина, высота).................175, 85, 50
Масса электронного блока, кг........
Питание динамометров осуществляется: - от аккумуляторных батарей напряжением, В
- от сети переменного тока:
- напряжение, В................................. от 187 до 242
- частота, Гц ........................................................................................от 49 до 51
- потребляемая мощность, Вт, не более.........
Условия эксплуатации:
- область нормальных значений температуры окружающего воздуха, °C......от + 15 до + 25
- область нормальных значений относительной влажности, %.........................от 45 до 80
Средний срок службы динамометров, лет, хть детва измерений
Знак утверждения типаЗнак утверждения/^!^ типографским способом ную на задней панели элеЩМнш иГ V - \!1 |
' титульный лист руководства по эксплуатации шдда^^^ИМкл ей ку с маркировкой изготовителя, закреплен-IB шкота Геохимическим способом. |
2..-1*'. *.:ек!ровный переносной АЦД/1 - 1 шт.
- • л .. з • г. '’ксплхатации МЭД1.736.001 РЭ-1 экз.
t:- ..■•ьстки МП 2301-238-2012- 1 экз.
y хт.'т.«::л 7 . методике поверки МП 2301-238-2012 «Динамометры электронные пере--12Д . М-’. шки поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Мен-Д/'2:12 г.
s поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.663-
ЕЫз«П!я о методиках (методах) измерений
. ? рук<«гч‘>сзве по эксплуатации «Динамометры электронные переносные АЦЦ/1.
!М:з- ::с эксплуатации».
б^рмативные и технические документы, устанавливающие требования к динамометрам ’ыект ройным переносным АЦД/1
1 ГОС I P 8.663-2009 «ГСП. Государственная поверочная схема для средств измере-
г?''-' „:-~г ,
1S<» 2'01 -Металлические материалы ~ Калибровка эталонных силоизмери-
л „»й;дмсме:ров. применяемых для поверки испытательных машин одноосного иагру-
‘ ГУ 42Г-'.<25- 67392736-2012 «Динамометры электронные переносные АЦД/1. Техни-~t> v.ios;is-.
