Рулетки электронные медицинские РЭМ-1400, РЭМ-2000

Назначение

Рулетки электронные медицинские РЭМ-1400, РЭМ-2000 предназначены для измерения обхватов и геометрических параметров тела человека в медицинских учреждениях для антропометрических исследований.

Описание

Принцип действия рулетки основан на считывании оптических сигналов, получаемых при перемещении измерительной ленты с отверстиями через оптопары, и последующей обработке данных в микропроцессорном устройстве с выдачей результата измерений в миллиметрах на табло блока индикации или на персональный компьютер.

На лицевой панели блока индикации находятся экран жидкокристаллического цифрового дисплея, кнопка включения и кнопка сброса показаний. Питание осуществляется от внутренних элементов питания типа АА.

На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения, а также служебной информации (индикация разряда элементов питания ниже допустимого уровня, нарушение контакта рулетки с блоком индикации).

Корпус рулеток изготовлен из гипоаллергенового пластика АБС/ПММА, измерительная лента из поливинилхлоридного волокна ПВХ. Рулетки снабжены устройством автоматического наматывания ленты.

Рулетки выпускаются в двух вариантах: РЭМ-1400, с наибольшим пределом измерений 1400 мм. и РЭМ-2000, с наибольшим пределом измерений 2000 мм.

Общий вид рулеток электронных медицинских РЭМ-1400, РЭМ-2000 представлен на рисунках 1,2.

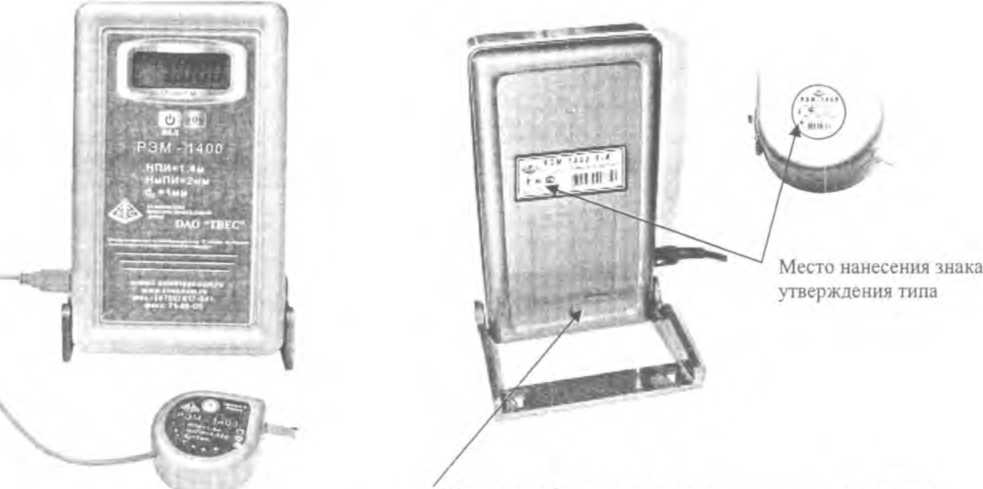

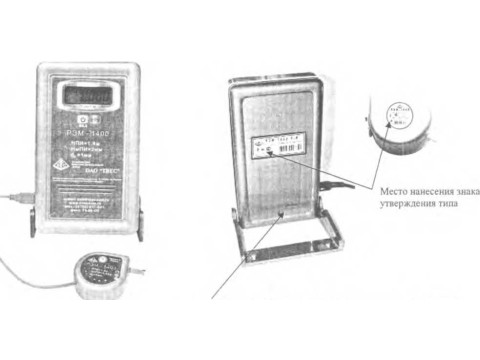

Место пломбировки от несанкционированного доступа.

Рисунок! - Рулетка электронная медицинская РЭМ-1400

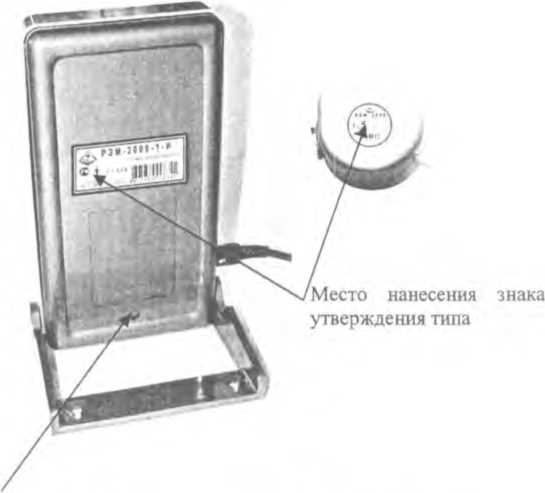

Место пломбировки от несанкционированного доступа.

Рисунок 2 - Рулетка электронная медицинская РЭМ-2000

Программное обеспечение

Рулетки электронные медицинские РЭМ-1400, РЭМ-2000 имеют встроенное программное обеспечение, которое используется для обработки результатов измерений.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) производится с помощью отображаемого при включении рулеток значения версии ПО. а также пломбирования блоков индикации.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Наибольший предел измерений (НПИ), мм                      1400/2000

Наименьший предел измерений (НмПИ), мм

Дискретность отсчета, мм

Пределы допускаемой погрешности измерений, мм

Питание от элементов типа АА (по 1,5 В), шт

Габаритные размеры

рулетки, не более, мм:                                           70x65x30

блока индикации, не более, мм                                   150x230x60

Масса

рулетки, не более, кг

блока индикации, не более, кг

Время автоматического отключения питания

при не использовании, мин, не более

Условия эксплуатации:

температура, °C.................................................................от 10 до 35

относительная влажность, %,................................................от 30 до 80

Средняя наработка на отказ, не менее, ч

Средний срок службы, не менее, лет

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на табличку рулетки и блока индикации типографским способом.

Комплектность

В комплект поставки входят:

- рулетка электронная медицинская РЭМ-1400 или РЭМ-2000 (1 шт.);

- блок индикации* (1 шт.);

- кабель USB типа А-В* (1 шт.);

- руководство по эксплуатации (1 шт.);

- упаковка (1 шт.).

* По запросу потребителей рулетка может поставляться без блока индикации и кабеля USB.

Поверка

осуществляется по документу «Рулетки электронные медицинские РЭМ-1400, РЭМ-2000.

Методика поверки, № МП 81-Д4-12», утвержденному

ФГУП «ВНИИОФИ» 16 ноября 2012 г.

Основные средства поверки:

- линейка измерительная металлическая длиной 2,0 м по ГОСТ 427-75;

- лупа типа ЛИ по ГОСТ 25706-83.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

«Рулетка электронная медицинская РЭМ-1400, РЭМ-2000. Руководство по эксплуатации.»

Нормативные документы

ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

ГОСТР 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

Рулетка электронная медицинская РЭМ-1400, РЭМ-2000 Технические условия ТУ 9442-042-00226454-2011.

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
