Рулетки лазерные РЛ-50

Назначение

Рулетки предназначены для измерения расстояний до пространственно удаленных объектов методом лазерной светодальнометрии.

Рулетка является компактным оптико-электронным прибором переносного типа. С помощью приспособлений, входящих в комплект, рулетка может устанавливаться на теодолиты, имеющие посадочные места для закрепления дальномерной насадки, и на стандартный штатив ШР-160 ГОСТ 11897-78. Измерения проводятся в условиях, когда пятно лазерного излучения четко видно на поверхности визируемого объекта. Для улучшения отражающих свойств

объекта в комплект рулетки входит диффузно-отражающий экран.

Область применения - в машиностроении, других отраслях хозяйственной деятельности.

Описание

Принцип действия рулетки основан на измерении времени прохождения световым импульсом, излученным лазерным передатчиком в направлении объекта, расстояния от рулетки и обратно.

Лазерное излучение, посылаемое в направлении объекта в виде серии импульсов, диффузно отражается от объекта и принимается высокочувствительным фотоприемным устройством рулетки. По времени прохождения излучением расстояния до объекта и обратно, с учетом скорости света, вычисляется рас стояние до объекта. На цифровом индикаторе рулетки представляется усредненный результат нескольких измерений.

В качестве источника зондирующего излучения применен полупровод никовый лазер, излучающий на длине волны 635 нм.

Рулетка представляет собой сложный оптико-электронный прибор. Оп тическая система рулетки состоит из передающего и приемного каналов. Ос новные компоненты электронной системы рулетки-драйвер лазерного пере датчика, фотоприемное устройство, контроллер, индикаторное устройство.

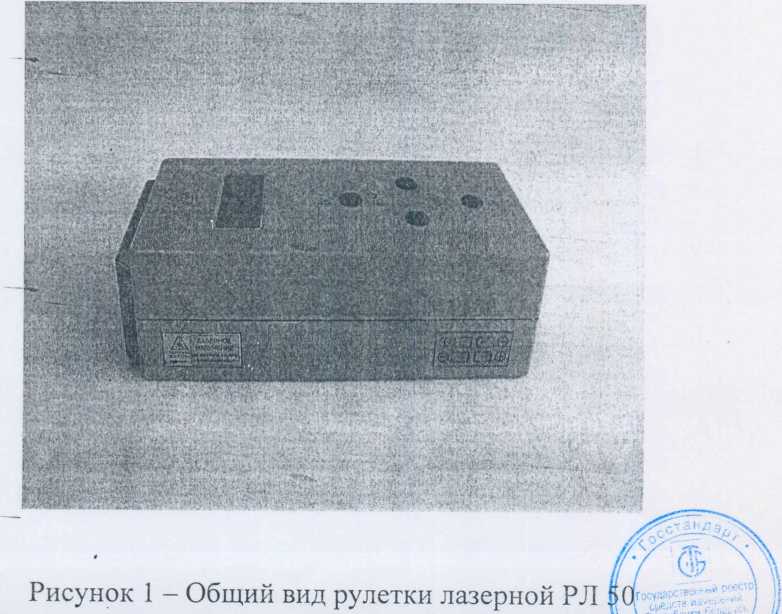

Общий вид рулетки представлен на рисунке 1.

Передающий канал предназначен для формирования и излучения в направлении объекта импульсов лазерного излучения- мощного монохроматического светового излучения малой угловой расходимости. Приемный канал предназначен для приема и селекции отраженных от объекта световых импульсов. Улавливаемые объективом, они поступают на фотоприемное устройство, регистрирующее их и преобразующее в электрические сигналы для последующей обработки контроллером. После получения сигнала, уровень которого достаточен для определения расстояния до объекта, контроллер производит вычисления, усредняя результаты нескольких измерений.

Источником питания электронной системы рулетки являются 4 элемента типа ААА с номинальным напряжением 1,5 В. Элементы устанавливаются в отсек питания в соответствии со схемой, нанесенной на корпусе. Управление рулеткой осуществляется при помощи кнопок на панели управления. На цифровом табло отображаются: режим работы рулетки, измеренное расстояние от опоры (измерительной базы), закрепленной на задней стенке корпуса рулетки до объекта в метрах, результаты математических операций с точностью до трех десятичных знаков после запятой, отказы.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность лазерного излучения на длине волны 635 нм на выходе из оптического

тракта ...............................................

Диапазон измеряемых расстояний

Пределы допускаемой абсолютной погрешности измерения расстояния (L).........

Дискретность показаний..................................

Время измерения..............................................

Напряжение питания постоянного тока.........

Г абаритные размеры........................................

Масса .................................................................

Ток потребления...............................................

Время установления рабочего режима..........

Средняя наработка на отказ ............................

Средний срок службы рулетки.......................

Класс защиты от поражения электрическим током ........................................................

Степень защиты, обеспечиваемая оболочкой.......................................................................

Условия эксплуатации: температура окружающего воздуха................

относительная влажность................................

атмосферное давление......................................

не более 3 мВт

От 0,5 до 50 м

±(5,0+5,0х10'2 L) мм

0,001 м

не более 5 с

6В

не более (155x80x50) мм

не более 0,8 кг.

не более 0,2 А

не более 5 с

не менее 1000 ч

не менее 6 лет

III по ГОСТ 12.2.007.0-75

IP54 по ГОСТ 14254-96

от 0 до плюс 50° С;

до 75 % при 15° С

от 84,0 до 106,7 кПа

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

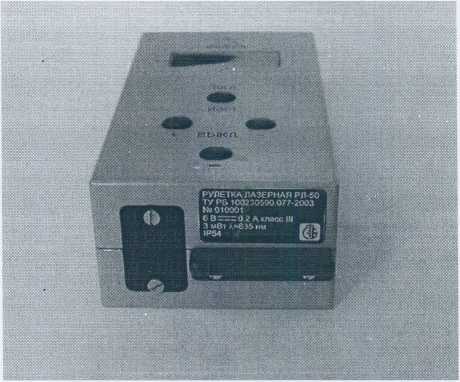

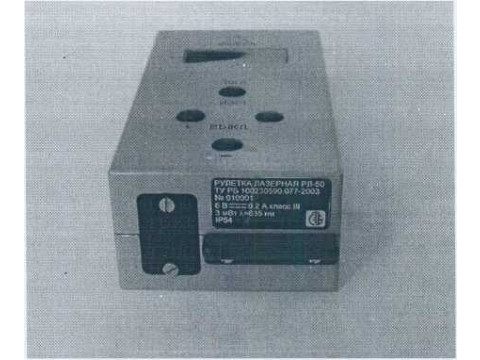

Знак государственного реестра наносится на табличке, закрепленной на задней стенке корпуса рулетки (рисунок 2) любым методом, обеспечивающим сохранность маркировки в течение всего срока службы во всех условиях и режимах, установленных в технических условиях, а также на титульном листе руководства по эксплуатации 7437.00.00.000 РЭ.

Рисунок 2 - Задняя стенка корпуса рулетки с нанесенным знаком

государственного реестра

Комплектность

В состав рулетки входят:

Поверка

Поверка рулетки проводится по Методике поверки МП.МН 1308-2003.

При проведении поверки рулетки используются в качестве средства измерения:

- Лента измерительная эталонная Р50УЗК ГОСТ 7502-98.

- Уровень брусковый 200-01 ГОСТ 9392-92 или плита поверочная ТК, класс 0, размер 630x400.

Клеймо-наклейка наносится на один из четырех винтов, расположенных на основании корпуса рулетки (рисунок 3).

.Ц е стс /Ссссй^С(ТС

Рисунок 3 - Основание корпуса рулетки

Нормативные документы

Технические условия ТУ РБ 100230590.077-2003 «Рулетка лазерная РЛ 50»;

ГОСТ 15150-69 «Машины, приборы, и другие технические изделия. Исполнения для различных климатических районов, категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

ГОСТ 12.2.007.0-75 «Изделия электротехнические. Общие требования безопасности».

Заключение

Рулетка лазерная РЛ 50соответствует требованиям технических условий ТУ РБ 100230590.077-2003, ГСТ 15150-69 и ГОСТ 12.2.007.0-75.
