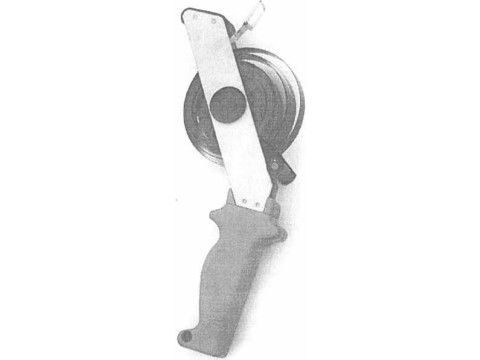

Рулетки измерительные металлические типа Р
| Номер в ГРСИ РФ: | РБ 03 01 5929 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рулетки |
| Производитель / заявитель: | ООО «Контур-М», г. Казань |
|
Описание типа РБ 03 01 5929 16 [2016-05-24]
rb-03-01-5929-16_2016-05-24.pdf
|
Скачать |
Рулетки измерительные металлические типа Р (далее рулетки) предназначены для измерения линейных размеров путём непосредственного сравнения со шкалой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5929 16 |
| Наименование | Рулетки измерительные металлические типа Р |
| Год регистрации | 2016 |
| Номер сертификата | 10269 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2017-09-13 |
| Получатель сертификата | ООО "Контур-М", г. Казань, Россия (RU) |
Производитель / Заявитель
ООО "Контур-М"
Адрес: ул. Мира, 51-118, г. Казань, 420071
Контакты: (843)234-12-09 / (843)230-36-86 / kontur_m16@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1780-87. |
Поверители
Скачать
|
Описание типа РБ 03 01 5929 16 [2016-05-24]
rb-03-01-5929-16_2016-05-24.pdf
|
Скачать |
Описание типа
Назначение
Рулетки измерительные металлические типа Р (далее рулетки) предназначены для измерения линейных размеров путём непосредственного сравнения со шкалой.
Описание
Принцип действия рулеток заключается в непосредственном наложении измерительной ленты рулетки на объект измерения и визуальном наблюдении отсчёта по шкале. В случае использования рулетки с грузом, измерения производят вертикально вдоль объекта измерения или в емкостях хранения (транспортирования) жидкости по высоте смачивания шкалы.

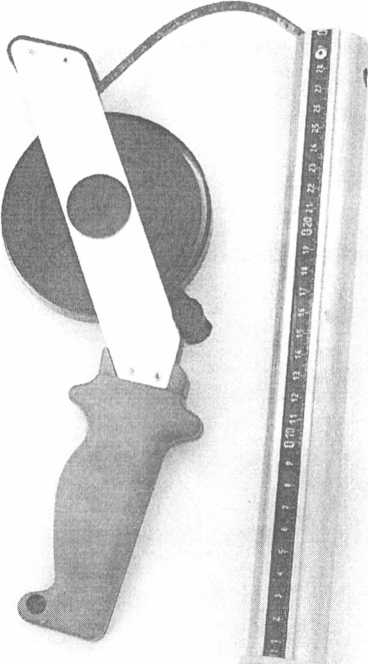

Рулетки состоят из корпуса, измерительной ленты с вытяжным концом и наматывающего механизма.
копия ВЕРНА
модификации.
Рулетки имеют
|
Наименование изделия |
Рулетки измерительные металлические типа Р | ||||
|
Класс точности |
2 |
3 | |||
|
Материал измерительной ленты |
Углеродистая сталь |
Нержавеющая сталь |
Углеродистая сталь |
Нержавеющая сталь | |
|
Конструктивная особенность |
Вытяжной конец с кольцом | ||||
|
Диапазон измерений, м |
от 0 до 1 от 0 до 2 от 0 до 3 от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 50 от 0 до 100 |
Р1У2К Р2У2К РЗУ2К Р5У2К Р10У2К Р20У2К Р30У2К Р50У2К Р100У2К |
Р1Н2К Р2Н2К РЗН2К Р5Н2К Р10Н2К Р20Н2К Р30Н2К Р50Н2К Р100Н2К |
Р1УЗК Р2УЗК РЗУЗК Р5УЗК Р10УЗК Р20УЗК РЗОУЗК Р50УЗК Р100УЗК |
Р1НЗК Р2НЗК РЗНЗК Р5НЗК Р10НЗК Р20НЗК РЗОНЗК Р50НЗК Р100НЗК |
|
1 Конструктивная особенность |
Вытяжной конец с грузом | ||||
|
Диапазон из-| мерсний,м |
от 0 до 1 от 0 до 2 от 0 до 3 от 0 до 5 от 0 до10 от 0 до 20 от 0 до 30 от 0 до 50 от 0 до 100 |
Р1У2Г Р2У2Г РЗУ2Г Р5У2Г Р10У2Г Р20У2Г Р30У2Г Р50У2Г Р100У2Г |
Р1Н2Г Р2Н2Г РЗН2Г Р5Н2Г Р10Н2Г Р20Н2Г Р30Н2Г Р50Н2Г Р100Н2Г |
Р1УЗГ Р2УЗГ РЗУЗГ Р5УЗГ Р10УЗГ Р20УЗГ РЗОУЗГ Р5ОУЗГ Р100УЗГ |
Р1НЗГ Р2НЗГ РЗНЗГ Р5НЗГ Р10НЗГ Р20НЗГ РЗОНЗГ Р5ОНЗГ Р100НЗГ |
|
! Конструктивная особенность |
Вытяжной конец с прямоугольным торцом | ||||
|
1 Диапазон измерений, м |
от 0 до 1 от 0 до 2 от 0 до 3 от 0 до 5 |
Р1У2П Р2У2П РЗУ2П Р5У2П |
Р1Н2П Р2Н2П РЗН2П Р5Н2П |
Р1УЗП Р2УЗП РЗУЗП Р5УЗП / |
Р1НЗП Р2НЗП |
|
Конструктивная особенность |
Зытяжной конец с держателе^у/-х 'те | ||||
|
от 0 до 1 Диапазон из- от 0 до 2 мерений,м от 0 до 3 от 0 до 5 |
Р1У2Д Р2У2Д РЗУ2Д Р5У2Д |
Р1Н2Д Р2Н2Д РЗН2Д Р5Н2Д |
Р1УЗД ш Р2УЗД р жж . \ | ||
SPс< ^ИГГ'
теу* * оте->те
Т о<эдарстЬряя!Яч>еестр I средств измерении/д \ Республики Беларусь/ \Ддн документов/
Рулетки могут изготавливаться со шкалами номинальной длины 1,2,3,5,10,20,30,50 и 100 м. Шкала наносится на один край ленты с миллиметровыми, сантиметровыми и метровыми интервалами с травлеными штрихами и оцифровкой.
Рулетки могут изготавливаться с лентами :
- из нержавеющей стали (в условном обозначении - Н), - из углеродистой стали (в условном обозначении - У).
Вытяжные концы рулеток могут изготавливаться:
- с кольцом (в условном обозначении - К);
- с грузом (в условном обозначении - Г);
- с прямоугольным торцом (в условном обозначении - П);
- с держателем для закрепления на предмете, подлежащем измерению (в условном обозначении - Д).
Метрологические и технические характеристики _____Рулетки могут изготавливаться 2 и 3 класса.
Наименование
Класс точности______
Цена деления шкалы, мм
Предел допускаемой абсолютной погрешности
при температуре 20°С ±5°С, мм
|
- миллиметровый интервал |
±0,15 |
±0,2 |
|
-сантиметровый интервал |
±0,2 |
±0,3 |
|
-дециметровый интервал |
±0,4 | |
|
-отрезок шкалы 1 м и более, где L - число |
/у < ' | |
|
полных и неполных метров в отрезке. |
± [0,30 |
\ 4X0.40 + 0,20 (L- |
КОПИЯ ВЕРНА
|
| Наименование |
Рулетки измерительные металлические 2 и 3 класса типа Р | |
|
1 Класс точности |
2 |
3 |
|
1 габаритные размеры рулетки в корпусе: ширина, мм, не более длина, мм, не более 1 толщина, мм, не более '■ масса рулетки с грузом, кг, не более j масса груза, кг (для рулеток с грузом) |
400 490 70 4,2 От 0,25 до 2.0 |
400 490 70 4,2 От 0.25 до 2,0 |
Знак утверждения типа
наносится непосредственно на корпус рулетки методом тиснения и на титульные листы эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- рулетка;
- паспорт;
- груз (для рулеток с грузом).
Поверка
осуществляется по МИ 1780-87 «Ленты образцовые и рулетки металлические измерительные.
Методы поверки».
Перечень средств измерений, применяемых при поверке:
- микрометр типа МК или МГ по ГОСТ 6507-90;
- штангенциркуль типа ШЦ-11 по ГОСТ 166-89;
- лупа типа ЛИ с увеличением Юх по ГОСТ 25706-83;
- линейка металлическая длиной 1 м по ГОСТ 427-75;
- штангенрейсмас с ценой деления 0,05 мм по ГОСТ 164-90;
- лента измерительная 1-го разряда;
- лента измерительная 2-го разряда;
- лента измерительная 3-го разряда или штриховая мера 2-го разряда;
- весы настольные циферблатные с ценой деления 5 г.
Сведения о методах измерений
изложены в разделе 3 «Использование по назначению» Паспорта.
Нормативные документы
1. ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»,
2. МИ 1780-87 «Ленты образцовые и рулетки металлические измерительные. Методы
поверки»,
З.Технические условия ТУ 4433-011-50618805-2012 «Рулетки измерительные металлические типа Р». .
Рекомендации к применению
|
печения единства измерений осуществление государственных учетных операций |
Й "Мнтур-м» га ///S'W- о...../№ ‘ Т у I \ ₽Жтвизм'. Ж*; ' 'МЮ ‘ 5Х \ДлЯ документ )!•"/ JJ г - ______ копия ВЕРНА |
Лиотовитель;
ООО «Контур-М»
Россия. 420071. г. Казань, ул. Мира, 51-118.
тел./факс: (843) 657-86-31, (843) 239-92-07.
e-mail: kontur ml6@mail.ru
Испытательный центр:
ГЦИ СИ ФБУ «ЦСМ Татарстан»,
адрес: 420029. Россия, РТ, г. Казань, ул. Журналистов, д.24,
тел/факс: (843) 291-08-33
e-mail: tatcsm@tatcsm.ru
Аттестат аккредитации № 30065-09, действителен до 01 декабря 2014 г.
Заместитель
?;. ководителя Федерального
л-ентства по техническому '
регулированию и метрологии - ' ' ' Ф. В. Булыгин
МП
« <21» 22 2012 г.
