Камеры тепловизионные серии FLIR P
| Номер в ГРСИ РФ: | РБ 03 10 3370 13 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «FLIR SYSTEMS ESTONIA OU», Эстония |
Камеры тепловизионные FLIR Р (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3370 13 |
| Наименование | Камеры тепловизионные серии FLIR P |
| Год регистрации | 2013 |
| Номер сертификата | 8716 |
| Дата регистрации | 2013-09-26 |
| Срок действия | 2018-09-26 |
| Получатель сертификата | фирма "FLIR Systems AB", Швеция (SE) |
Производитель / Заявитель
фирма "FLIR Systems AB"
Адрес: Rinkebyvagen, 19-PO Box 3, SE-182 11 Danderyd, Sweden
Контакты: Email: flir@flir.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ ГОСТ Р 8.619-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 3370 13 [2013-11-19]
rb-03-10-3370-13_2013-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3370 13 [2011-12-21]
rb-03-10-3370-13_2011-12-21.pdf
|
Скачать |
Описание типа
Назначение
Камеры тепловизионные FLIR Р (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Область применения - тепловизионный контроль состояния конструкций, зданий, электрического, теплового и другого оборудования в строительстве, электроэнергетике, коммунальном хозяйстве и других областях хозяйственной деятельности.
Описание
Принцип действия камер основан на преобразовании теплового инфракрасного (ИК) излучения, которое создается любым объектом при температуре выше нуля градусов Кельвина, в видимую картину распределения температуры по поверхности этого объекта.
Инфракрасное излучение, исходящее от объекта, фокусируется объективом камеры на ИК детекторе. Далее детектор преобразует полученный сигнал в электрический вид и передает его в электронный блок для обработки изображения. Микропроцессор электронного блока преобразует сигналы, поступающие от детектора, в изображение, которое отображается в видоискателе, на стандартном видеомониторе или ЖК-дисплее камеры.
Камеры выпускают следующего исполнения: Р660.
Камеры имеют возможность автоматической корректировки измерений из-за влияния термических эффектов различных источников излучений: изменение коэффициента излучения, поправка на отраженную температуру, поправка на температуру окружающего воздуха, поправка на влажность воздуха.
Камеры имеют прочный корпус, который защищает находящиеся внутри него электронные компоненты от ударов и вибрации.
Камеры имеют функцию беспроводного дистанционного управления для работы на опасных или труднодоступных объектах.
Камеры имеют программную функцию «слияния» теплового и видимого изображений (Thermal Fusion), а также опцию «картинка-в-картинке» для выделения проблсмны^уцастков.
Камеры оснащены сменной оптикой, что позволяет проводить обследование в ограниченном пространстве за счёт использования широкоугольного объектива, или обследовать небольшие детали на большом расстоянии с использованием телеобъектива.
Камеры Р660 оснащены встроенным GPS-приемником для локализации объектов и привязки полученных ИК-изображений к географическим координатам.
Камеры Р660 имеют ЖК-дисплей размером 5,6 дюйма, который обеспечивает качество изображения с разрешением 640 х 480 пикселей. Экран этих камер может устанавливаться под углом, удобным для пользователя.
Камеры Р660 оснащены поворотной ручкой с интегрированными органами управления -кнопками и джойстиком. Джойстик обеспечивают управление всей камерой, с помощью кнопок выполняются автоматическая фокусировка, «замораживание» и сохранение изображений.
Камеры Р660 оснащены видоискателем с регулируемым углом наклона и высокой разрешающей способностью.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

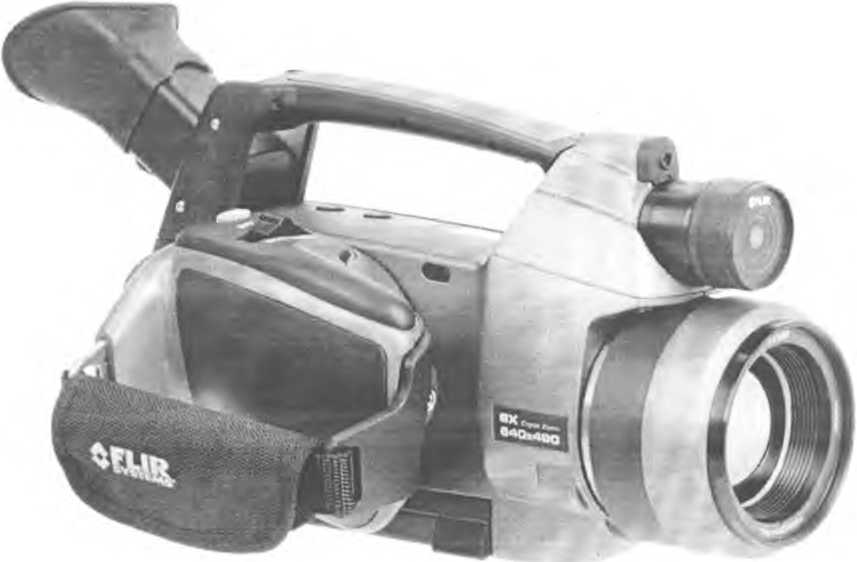

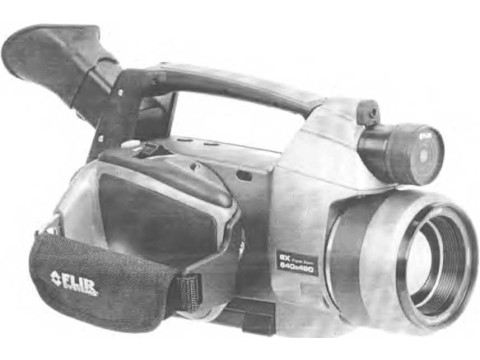

Внешний вид камер тепловизионных FLIR Р представлен на рисунке 1.
Рисунок 1 - Внешний вид камер тепловизионных I I JR Р
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики камер тепловизионных FLIR Р представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Обозначение исполнения | ||
|
Р660 | |||
|
1 Диапазон измерений температуры, °C |
от минус 40 °C до плюс 120 °C; от 0 °C до плюс 500 °C | ||
|
2 Пределы допускаемых значений погрешности измерения температуры, % |
±2 °C или ±2 % (выбираем большее из значений) | ||
|
3 Температурная чувствительность (NETD) при 30 °C, не более |
0,03 | ||
|
4 Спектральный диапазон, мкм |
от 7,5 до 13,0 | ||
|
5 Угол поля зрения (FOV), ° |
24 х 18 |
45 х 34 |
12 х 9 |
|
6 Мгновенный угол поля зрения, мрад |
0,65 |
1,3 |
0,33 |
|
7 Минимальное фокусное расстояние, м |
0,3 |
0,2 |
1,2 |
|
8 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 от 20 до 80, без конденсации влаги | ||
|
9 Диапазон температур окружающей среды при хранении, С |
от минус 40 до плюс 70 | ||
|
10 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | ||
|
11 Интерфейсы |
USB, мини-USB, стандартный композитный видеовыход CVDS, ИК-порт, Fire Wear (1394) | ||
|
12 Электропитание |
Литий-ионная батарея с напряжением от 11 до 16 В постоянного тока, перезаряжаемая, 3 часа непрерывной работы | ||
|
13 Габаритные размеры, мм, не более |
120 х 140 х 220 | ||
|
14 Масса, кг, не более |
1,7 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки (в зависимости от модификации камеры может быть изменен) представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Тепловизионная камера |
1 |
|
Пылевлагозащитный чемодан |
1 |
|
Блок питания |
1 |
|
Наручный ремень |
1 |
|
Крышку объектива |
1 |
|
ПО FLIR Quick Report |
1 |
|
Кабель USB |
1 |
|
Fire Wear |
1 |
|
Видеокабель |
1 |
|
Руководство пользователя |
1 |
|
Шнур питания |
1 |
|
Ааккумуляторная батарея |
2 |
|
Сетевое зарядное устройство на 2 гнезда |
1 |
|
SD карта |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «FLIR Systems АВ», Швеция;
СТБ ГОСТ Р 8.619-2009 «Система обеспечения единства измерений Республики Беларусь. Приборы тепловизионные измерительные. Методика поверки».
Заключение
Камеры тепловизионные FLIR Р соответствуют технической документации фирмы «FLIR Systems АВ» (Швеция).
Межповерочный интервал - не более 12 месяцев (для камер тепловизионных, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
