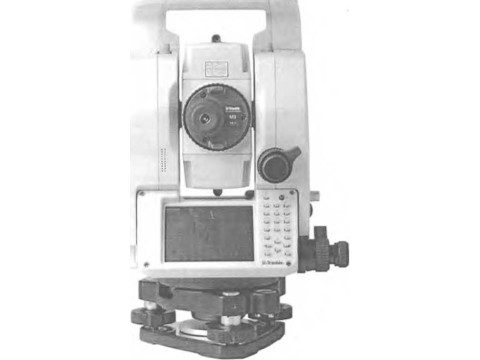

Тахеометры электронные Trimble M3
| Номер в ГРСИ РФ: | РБ 03 01 5229 13 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "Nikon-Trimble Co., Ltd.", Япония |
|
Описание типа РБ 03 01 5229 13 [2016-09-08]
rb-03-01-5229-13_2016-09-08.pdf
|
Скачать |
Тахеометры электронные Trimble М3 (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5229 13 |
| Наименование | Тахеометры электронные Trimble M3 |
| Год регистрации | 2013 |
| Номер сертификата | 8714 |
| Дата регистрации | 2013-09-26 |
| Срок действия | 2018-09-26 |
| Получатель сертификата | фирма "Nikon-Trimble Co., Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Nikon-Trimble Co., Ltd"
Адрес: Technoport Mituiseimei Bldg., 16-2, Minamikamata 2-chome, Ota-ku, Tokyo 144-0035
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1771-2008 (извещение №4). |
Поверители
Скачать
|
Описание типа РБ 03 01 5229 13 [2016-09-08]
rb-03-01-5229-13_2016-09-08.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные Trimble М3 (далее - тахеометры), предназначены для измерений вертикальных и горизонтальных углов, расстояний, превышений и приращений координат.
Область применения - инженерно-геодезические изыскания, землеустроительные работы, топографические съемки, строительство.
Описание
Тахеометры состоят из кодового теодолита и лазерного дальномера. В корпусе тахеометра установлены оптические и электронные компоненты, отсоединяемый тре-гер и съемная аккумуляторная батарея. Установка тахеометра в рабочее положение производится по круговому уровню на трегере и по встроенному электронному уровню. Управление тахеометром осуществляется с помощью сенсорной встроенной клавишной панели.
Электронные считывающие устройства обеспечивают автоматическое снятие отсчетов по горизонтальному и вертикальному угломерным лимбам, а компенсатор автоматически вносит поправки на отклонение оси тахеометра от вертикали в измеренные значения углов.
Измерение расстояний осуществляется в отражательном (с призмой) и безотра-жательном режимах.
Результаты измерений выводятся на графический дисплей и сохраняются во внутренней памяти, возможно использование USB-flash диска. Для обеспечения автоматизации полевых работ используются встроенные программы, позволяющие решать широкий спектр типовых геодезических задач.

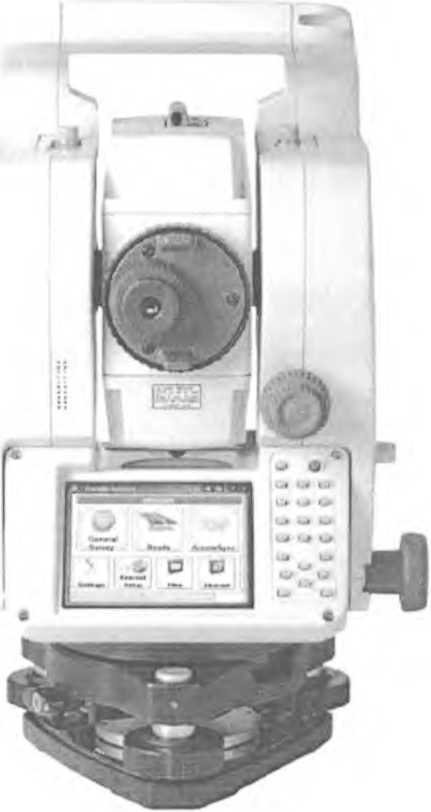

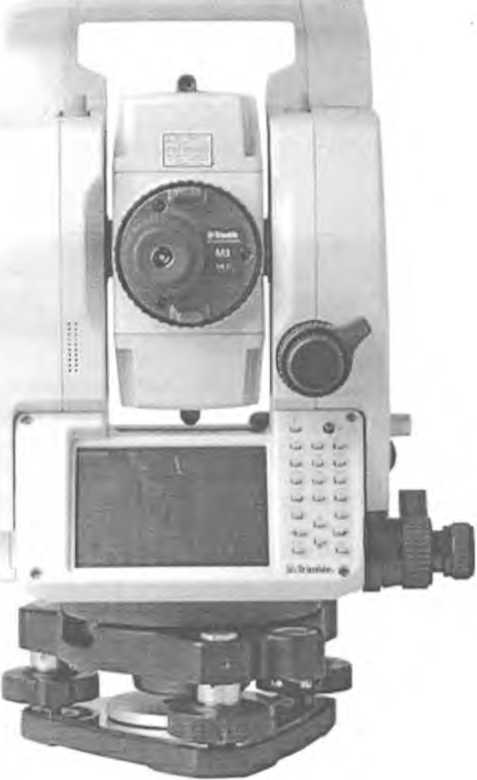

Внешний вид тахеометра приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки привел^кГ^П^^оже-нии А к описанию типа. и!
Trimble М3 1"
Рисунок 1 - Внешний вид тахеометров
Trimble М3 27375”
ОСНОВНЫЕ ТЕХНИЧЕСКИЕИ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение | |||
|
М3 DR 1" |
М3 DR2" |
М3 DR 3" |
М3 DR 5" | |
|
Диапазон измерений углов |
от 0° д |
о 360° | ||
|
Диапазон измерений расстояний в отражательном режиме, м - с одной призмой |
от 1,5 до 3000 |
от 1,5 до 5000 | ||
|
Диапазон измерений расстояний в безотражательном режиме, м |
от 1,5 до 500 |
от 1,5 до 400 | ||
|
Дискретность отсчета при измерении: - углов - расстояний, мм |
175'710" 1/10 | |||
|
Среднее квадратическое отклонение при измерении угла, не более |
1" |
2" |
3" |
5" |
|
Среднее квадратическое отклонение при измерении расстояния, мм, не более (L - измеренное расстояние, мм) - в отражательном режиме - в безотражательном режиме |
±(2+2Ю’61_) ±(3+2-10’6L) | |||
|
Диапазон работы автоматического компенсатора |
От минус 3,5' до плюс 3,5', двухосевой | |||
|
Пределы допускаемой погрешности работы компенсатора на Г наклона тахеометра |
±0,5" | |||
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Угол поля зрения зрительной трубы, не менее |
1°20' | |||
|
Цена деления кругового уровня |
1072 мм | |||
|
Температура окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Температура окружающего воздуха при транспортировании, °C |
от минус 25 до плюс 60 | |||
|
Степень защиты оболочки IP по ГОСТ 14254-96 |
IP66 | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- тахеометр;
- торцовый ключ;
- непромокаемый чехол *;
- инструмент для ручки (звездообразный ключ ТЗО) *;
- инструменты для трегера и оптического центрира *;
- внутренние батареи *;
- USB-кабель для устройства USB-накопителя или карты CF *;
- призма на 360 ° с удлинителем вехи *;
- USB-накопитель *;
- адаптер удлинителя вехи *;
- руководство по началу работы *;
- методика поверки МРВ МП. 1771-2008.
* - не входит в стандартный комплект поставки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Nikon-Trimble Со., Ltd", Япония.
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия".
МРБ МП. 1771-2008 "Тахеометры электронные Nikon DTM, NPL, Trimble М3, Nikon NPR, Trimble TS 525. Методика поверки" (извещение об изменении № 4).
Заключение
Тахеометры электронные Trimble М3 соответствуют требованиям технической документации фирмы "Nikon-Trimble Со., Ltd" (Япония), ГОСТ 23543-88, ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация № ТС N RU Д-ЗР.АЛ16.В.43927 о соответствии техническому регламенту, срок действия по 01.12.2019 включительно).
Межповерочный интервал - не более 12 месяцев (для тахеометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
