Тахеометры электронные Trimble M1
| Номер в ГРСИ РФ: | РБ 03 01 5621 15 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Тахеометры |
| Производитель / заявитель: | "Nikon-Trimble Co., Ltd.", Япония |
|
Описание типа РБ 03 01 5621 15 [2015-05-12]
rb-03-01-5621-15_2015-05-12.pdf
|
Скачать |
Тахеометры электронные Trimble Ml (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5621 15 |
| Наименование | Тахеометры электронные Trimble M1 |
| Год регистрации | 2015 |
| Номер сертификата | 9577 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2020-01-29 |
| Получатель сертификата | фирма "Nikon-Trimble Co., Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Nikon-Trimble Co., Ltd"
Адрес: Technoport Mituiseimei Bldg., 16-2, Minamikamata 2-chome, Ota-ku, Tokyo 144-0035
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2483-2015. |
Поверители
Скачать
|
Описание типа РБ 03 01 5621 15 [2015-05-12]
rb-03-01-5621-15_2015-05-12.pdf
|
Скачать |
Описание типа
Назначение
Тахеометры электронные Trimble Ml (далее - тахеометры) предназначены для измерения вертикальных и горизонтальных углов, расстояний.
Область применения - инженерно-геодезические изыскания, землеустроительные работы и создание сетей сгущения, выполнение тахеометрической съемки, разбивочные работы в строительстве.
Описание
В тахеометре электронном Trimble Ml используется электронный дальномер, который обеспечивает высокоточные измерения как до отражающих, так и до неотражающих поверхностей, а также отличается высокой скоростью измерений для быстрого получения точных результатов в обычных условиях съемки. Тахеометр оснащен оптикой Nikon, которая обеспечивает высокую точность наведения и качество измерений.
Для управления тахеометром предназначена удобная клавиатура и дисплей при одном или двух кругах инструмента.
Trimble Ml предлагается в двух исполнениях: с точностью 2" и двумя панелями и с точностью 5" и одной панелью. Обе модели тахеометров электронных Trimble Ml обеспечивают дальность измерений до 3000 м по одной призме и до 400 м в безотражательном режиме DR.
Внешний вид тахеометров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Тистк Лйс гов 6

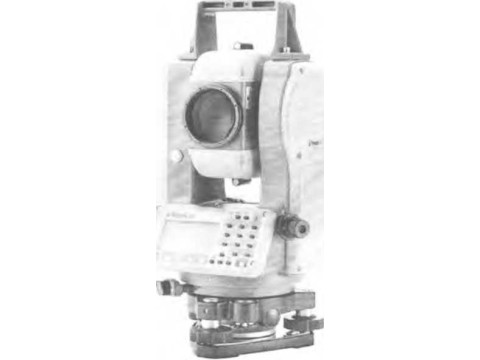

Рисунок 1 - Внешний вид тахеометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахеометров приведены в таблице 1.
Таблица 1
|
Наименование характеристик |
Обозначение модификаций |
|
Trimble Ml 2” I'rimbieMl?' | |
|
1 |
2 |
|
Увеличение зрительной грубы, краг |
30 |
|
Диаметр входного зрачка, мм |
45 |
|
Угловое поле зрения зрительной грубы, не ме- |
1°20' |
|
нее | |
|
Наименьшее расстояние визирования, м |
1,5 |
|
I (ена деления установочных уровней: | |
|
- цилиндрического |
3072 мм |
|
- круглого |
1072 мм |
|
Диапазон работы компенсатора, не менее |
±3' |
Продолжение таблицы 1
|
1 |
2 |
|
Диапазон измерений: | |
|
- углов, ° |
от 0 до 360 |
|
- расстояний, м: • отражательный режим (1 призма) |
от 1,5 до 3000 |
|
• безотражательный режим |
от 1,5 до 400 |
|
Дискретность отсчета: - углов |
1" |
|
- расстояний |
1 мм |
|
Допускаемое СКО измерений углов, не более |
2" 5" |
|
Допускаемое СКО измерений расстояний, мм не более (D - измеряемое расстояние, мм): - режим отражательный |
.1 (2 12- 10'6-Ю); |
|
±(5+3-10'6-D) (в диапазоне от 1,5 до 5 м) | |
|
- режим безотражательный |
±(3+3-10'6-D); |
|
±(10+3-10‘6-D) (в диапазоне от 1,5 до 5 м) | |
|
съемная литий-ионная аккумуляторная батарея | |
|
Источник электропитания |
3,8 В |
|
Диапазон рабочих температур, °C |
от минус 20 до плюс 50 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
1Р54 |
|
Габаритные размеры, мм, не более |
168x173x355 |
|
Масса, кг, не более |
4.9 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблице 2.
Таблица 2 - Комплект поставки
|
Наименование |
Количество, ед. 1 2 |
|
Тахеометр электронный Trimble Ml | |
|
Аккумулятор | |
|
Зарядное устройство для аккумуляторов |
1 |
|
Кабель - PC USB |
1 |
|
Краткое руководство пользователя |
1 |
|
Руководство пользователя |
1 |
|
Транспортировочный кейс |
__1____ |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Nikon-Trimble Со., Ltd" (Япония).
Методика поверки МРБ МП.2483-2015 - "Тахеометры электронные Trimble Ml".
Заключение
Тахеометры электронные Trimble Ml соответствуют требованиям технической документации фирмы "Nikon-Trimble Со., Ttd" (Япония).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
