Стенды балансировочные серии Librak

Назначение

Стенды балансировочные серии Librak предназначены для измерения избыточной массы, приведенной к одной или обоим плоскостям диска колеса, при балансировки колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.

Стенды могут быть использованы на транспортных предприятиях, автомобильных заводах и в условиях станций технического обслуживания транспортных средств.

Описание

Стенды балансировочные серии Librak (далее по тексту-стенды) построены по схеме с вертикальным расположением балансируемого колеса.

Фирма «Butler Engineering & Marketing S.p.A. SOCIO UNICO» выпускает следующие исполнения стендов: Librak 238Н; Librak 238HFMD; Librak 236H; Librak 280SHP; Librak 280SH; Librak 280HP; Librak 280H; Librak 255HP; Librak 255H; Librak 253HP; Librak 253H; Librak 251HP; Librak 251H; Librak234H; Librak232H; Librak222H; Librak 248HPD; Librak 248HD; Librak 320SHP; Librak 320SH; Librak 320HP; Librak 320H - для легковых автомобилей и мотоциклов, Librak 280HTLC; Librak 280HTL; Librak 251HTLCD; Librak 251HTLD; Librak 240HTLCD; Librak 240HTLD; - для грузовых и легковых автомобилей.

Конструктивно стенды состоят из закрепляемого или незакрепляемого на полу корпуса, внутри которого размещена система электропривода с механическим или электромагнитным тормозом, электронная система управления и обработки результатов измерений (плата процессора), вибратор. Вибратор является главным узлом стендов. Он состоит из вала, расположенного в вибрационной трубе, двух изолированных от корпуса измерительных преобразователей (пьезоэлектрических датчиков) и оптоэлектронного датчика для определения углового положения избыточной массы колеса. В стенде исполнения Librak 222Н отсутствует система электропривода, раскручивание колеса проводится в ручную.

Переменные силы, возникающие при вращении колеса из-за дисбаланса, преобразуются датчиками в электрические сигналы, усиливаются зарядным усилителем, установленным в центре процессорной платы, и подаются на электронные

цифровые табло, показывающие место и величину дисбаланса. Из корп' выведен вал, на который устанавливаются съемные элементы крепления кол балансируемое колесо. Способ крепления балансируемого колеса - ручнош/й стр. 1 из 6                                         U '

[сподтйфда^г

стендов Librak 280HTLC; Librak 280HTL; Librak 255HP; Librak 253HP Librak 251 HP; Librak 248HD; Librak 320SH; Librak 320HP; оснащены пневматическим силовым зажимным приспособлением, позволяющим быстро и надежно закреплять колесо на валу стенда.

В стендах исполнений Librak234H; Librak222H параметры колеса вводятся в ручную, стенды исполнений Librak 238Н; Librak 236Н; Librak 280SHP; Librak 280SH; Librak 280HP; Librak 280H; Librak 255HP; Librak 255H; Librak 253HP; Librak 253H; Librak 251 HP; Librak 251H; Librak232H; Librak 248HPD; Librak 248HD; Librak 320SHP; Librak 320SH; Librak 320HP; Librak 320H; Librak 280HTLC; Librak 280HTL; Librak 251HTLCD; Librak 251HTLD; Librak 251HTLCD автоматически вводят параметр расстояния от корпуса стенда до балансировочной плоскости колеса и дополнительно вводят диаметр колеса.

На станине стендов, в ее верхней части, размещена клавиатура для ввода рабочих параметров колеса и специальных программ, а также электронное жидкокристаллическое цифровое табло, а для исполнений: Librak 280SH; Librak 280SH; Librak 280НР; Librak 280H; Librak 255HP; Librak 255H; Librak 280HTLC; Librak 280HTL - телевизионный монитор для отображения результатов измерений.

Стенды исполнения Librak 280SHP; Librak 280SH; Librak 320SHP Librak 320SH оснащены бесконтактным лазерным указателем избыточной массы балансируемого колеса. Стенды исполнения Librak 280HTLC; Librak 251HTLCD; Librak 240HTLD поставляются с полным комплектом конусов для всех типоразмеров колес.

Внешний вид и схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

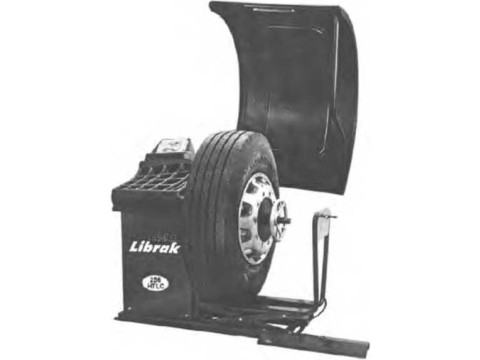

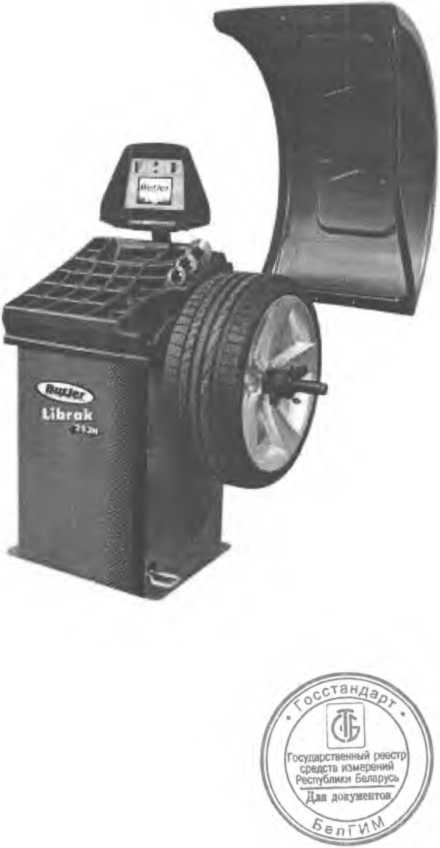

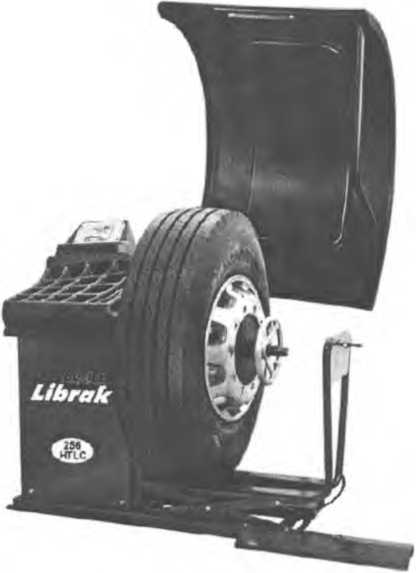

Внешний вид стендов представлен на рисунке 1.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики приведены в таблице. Таблица

Государственный реестр! i средств измерений / \ Республики Беларусь / \Для документов/

Продолжение таблицы

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

- стенд балансировочный;

- цветной монитор, или жидкокристаллический дисплей;

- центровочные конусы;

- пневматическое силовое зажимное устройство;

- универсальные клещи для грузиков;

- пневматический вспомогательный подъемник для подъема колес грузовых

автомобилей;

- сертификат соответствия "СЕ";

- руководство по эксплуатации;

- методика поверки МП 353-97.

Дополнительные принадлежности:

- адаптер для центрирования колес по крепежным отверстиям;

- центровочные втулки;

- зажимное приспособление для мотоциклетных колес.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Butler Engineering & Marketing S.p.A. SOCIO UNICO», Италия

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."

МП 353-97 «Стенды для балансировки автомобильных колес. Методика поверки».

Заключение

Стенды балансировочные серии Librak соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт,93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025.
