Стенды балансировочные серии МТ
| Номер в ГРСИ РФ: | РБ 03 19 0805 16 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Категория: | Станки балансировочные |
| Производитель / заявитель: | "BEISSBARTH GmbH", Германия |
Стенды балансировочные серии МТ предназначены для измерения избыточной массы, приведенной к одной или обоим плоскостям диска колеса при балансировки колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 0805 16 |
| Наименование | Стенды балансировочные серии МТ |
| Год регистрации | 2016 |
| Номер сертификата | 10550 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "BEISSBARTH GmbH", Германия (DE) |
Производитель / Заявитель
фирма "BEISSBARTH GmbH"
Адрес: Hanauer Strasse 101, 80993 Munchen
Контакты: 089/14901-0 / 089/14901-211 / Beissbarth@compuserve.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 353-97. |
Поверители
Скачать
|
Описание типа РБ 03 19 0805 16 [2011-01-21]
rb-03-19-0805-16_2011-01-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 0805 16 [2017-01-09]
rb-03-19-0805-16_2017-01-09.pdf
|
Скачать |
Описание типа
Назначение
Стенды балансировочные серии МТ предназначены для измерения избыточной массы, приведенной к одной или обоим плоскостям диска колеса при балансировки колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.
Стенды могут быть использованы на автотранспортных предприятиях, диагностических станциях, автомобильных заводах, и в условиях станций технического обслуживания автотранспортных средств.
Описание
Стенды балансировочные серии МТ построены по схеме с вертикальным расположением балансируемого колеса.
В зависимости от различных вариантов конструкторского исполнения, комплектации и дизайна, фирма "BEISSBARTH GmbH" выпускает следующие исполнения балансировочных стендов: МТ825, MT825D, МТ825 Bike, MT825D BMW, MT825DT, MT825DT OEM, МТ826, MT826D, MT826D OEM, MT826 Bike, MT826DT, MT826DT OEM, MT837D, MT857DT, MT885AD (VAS 6422), MT885ADP, MT847AD, MT847AD OEM, MT847 ADP, MT847 ADP OEM, MT848 AD BMW, MT848 AD OEM (VAS6602-2), MT849 AD, MT849 AD OEM, MT849 ADP, MT867ADPT, MT867 ADPT OEM, MT867ADT, MT867ADT OEM, MT868ADPT BMW, MT868 ADPT OEM, (VAS6603 P-2), MT868ADT (VAS6603-2), MT869 ADPT, MT869 ADPT OEM, MT869ADT, MT869ADT OEM - для легковых автомобилей и МТ788, МТ795Т - для грузовых автомобилей. Стенды выпускают под зарегистрированной торговой маркой “
Конструктивно стенды состоят из закрепленного на полу корпуса, внутри которого размещена система электропривода, электронная система управления и обработки результатов измерений (плата процессора) и вибратор. Вибратор состоит из вала, расположенного в вибрационной трубе, двух изолированных от корпуса измерительных преобразователей (пьезоэлектрических датчиков) и оптоэлектронного датчика для определения углового положения избыточной массы колеса (дисбаланса). Пьезоэлектрические датчики воспринимают силы, действующие в опорах вала при вращении колеса. Сигналы обрабатываются процессором, преобразуются в электрические усиливаются зарядным усилителем. Место и величина дисбаланса на электронное табло, а для исполнений MT825DT, MT825DT ОЕ
MT867ADPT, МТ867 ADPT OEM, MT867ADT, MT867ADT OEM, MT869 ADPT, MT869 ADPT OEM, MT869ADT, MT869ADT OEM, MT885AD (VAS 6422), MT885ADP, MT795T - на телевизионном мониторе. Из корпуса балансировочного устройства стенда выведен вал, на который устанавливаются съемные фланцы крепления колеса и само балансируемое колесо.
На корпусе, в его верхней части, размещена клавиатура для ввода рабочих параметров колеса и специальных программ. Стенды исполнений MT885AD (VAS 6422), MT885ADP оснащены лазерной системой сканирования колес, позволяющей после закрепления балансируемого колеса в автоматическом режиме вводить все параметры колеса.
На кронштейне к корпусу крепится откидывающийся защитный кожух, который выполняет роль элемента безопасности при вращении колеса с балансировочными грузами в момент проведения балансировки.
Способ крепления балансируемого колеса - ручной, осуществляется быстросъемной гайкой. В исполнениях MT885ADP, МТ847 ADP, МТ847 ADP OEM, МТ849 ADP, MT867ADPT, МТ867 ADPT OEM, MT868ADPT BMW, MT868 ADPT OEM, (VAS6603 P-2), MT869 ADPT, MT869 ADPT OEM фиксация колеса осуществляется пневматическим зажимом. Стенды исполнений МТ788, МТ795Т оснащены пневматическим подъемником, позволяющим безопасно поднимать и опускать балансируемое колесо. Стенды, используемые производителями автомобилей фирмы "BMW" имеют обозначение МТ848 AD BMW, MT868ADPT BMW, концерна "Фольскфаген" имеют торговую марку VAS. Стенд исполнения МТ825 Bike позволяет балансировать велосипедные колеса.
Функционирование стендов обеспечивается программным обеспечением версии Rel.:1.09 - для стендов балансировочных МТ825, MT825D, MT825D BMW, МТ825, МТ 826, MT826D, MT826D OEM, МТ826 Bike; версии Rel.:6.20 -для стендов балансировочных MT837DT, MT825DT, MT825DT OEM, MT826DT, MT826DT OEM; версии Rel.:5:35 - для стендов балансировочных MT885AD, MT885ADP; версии Rel.:1.19 - для стендов балансировочных MT837D, МТ788, MT847AD, MT847AD OEM, МТ847 ADP, МТ847 ADP OEM, MT848 AD BMW, MT848 AD OEM, MT849 AD, MT849 AD OEM, MT849 ADP (VAS6602-2); версии Rel.:6.26 - для стендов балансировочных MT867ADPT, MT867ADPT OEM, MT867ADT, MT867ADT OEM, MT868ADPT BMW, MT868ADPT, MT869ADPT OEM, MT869ADPT OEM, MT869ADT, MT869ADT OEM (VAS6603-2, VAS6603 P-2); версии Rel.:5.40 - для стендов балансировочных MT795T являющимся собственной разработкой фирмы-изготовителя.
Внешний вид и схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

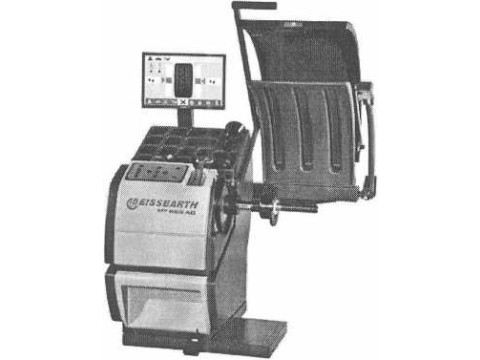

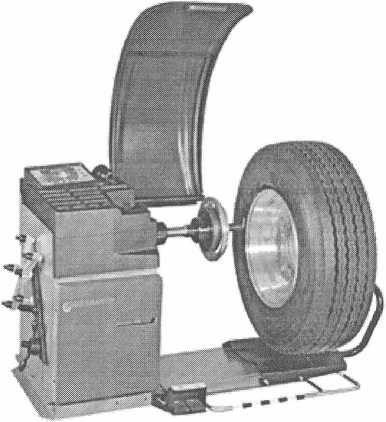

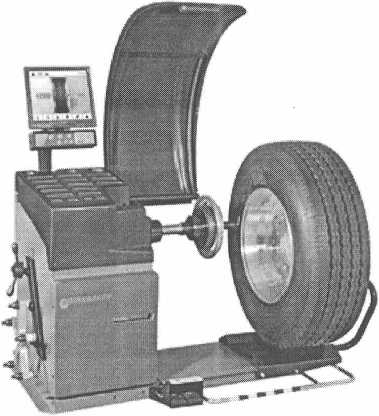

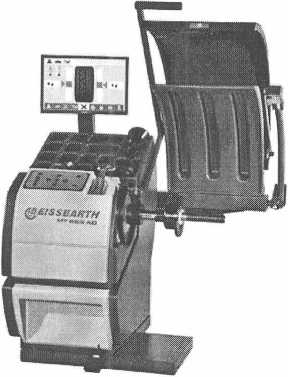

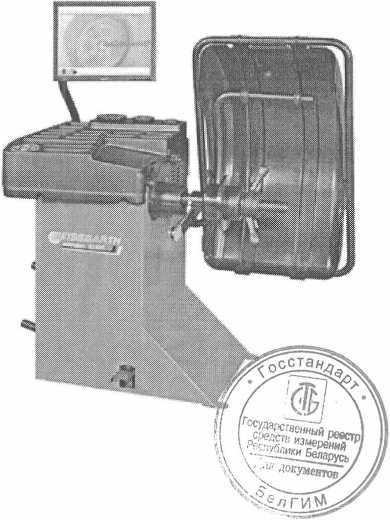

Внешний вид стендов представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики стендов балансировочных серии МТ приведены в таблице 1. аблица 1
|
Тип |
Стенды балансировочные серии МТ | |||
|
Наименование параметров |
Для легковых автомобилей |
Для грузовых и легковых автомобилей | ||
|
МТ825, MT825D, МТ825 Bike MT825D BMW, MT825DT, MT825DT OEM, MT826, MT826D, MT826D OEM MT826 Bike , MT826DT, MT826DT OEM |
MT837D, MT857DT, MT885AD (VAS 6422), MT885ADP |
MT847AD, MT847AD OEM, MT847 ADP, MT847 ADP OEM, MT848 AD BMW, MT848 AD OEM (VAS6602-2), MT849 AD, MT849 AD OEM, MT849 ADP, MT867ADPT, MT867 ADPT OEM, MT867ADT, MT867ADT OEM, MT868ADPT BMW, MT868 ADPT OEM, (VAS6603 P-2), MT868ADT (VAS6603-2), MT869 ADPT, MT869 ADPT OEM, MT869ADT, MT869ADT OEM |
МТ788, МТ795Т | |
|
1 |
2 |
3 |
4 |
5 |
|
Максимальная масса балансируемого колеса, кг |
65 |
70 |
80 |
200 |
|
Диаметр обода балансируемого колеса, мм (дюйм) |
от 203 до 660,4 (от 8 ДО 26) |
от 254 до 660,4 (от 10 ДО 26) |
от 254 до 660,4 (от 10 до 30) |
от 254 до 673,1 (от 10 до 26) |
|
Ширина обода балансируемого, мм (дюйм) |
от 51 до 406 (от 2 ДО 16) |
от 25,4 до 508 (от 1 до 20) |
от 25,4 до 508 (от 1 до 20) „^станда. |
от 25,4 до 508 (от 1 .до 20> X. tyk------------ |
А \ Ами Беларусь/ А \А®* Д01гУ“енту
Рисунок 1
Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.
таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Частота вращения при балансировки колеса, об/мин - для легковых автомобилей - для грузовых автомобилей |
-260 |
-260 |
-260 |
-200 -100 |
|
Диапазон измерений избыточной массы балансируемого колеса, г - для легковых автомобилей - для грузовых автомобилей |
от 0 до 400 |
от 0 до 400 |
от 0 до 400 |
от 0 до 400 от 0 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерения избыточной массы балансируемого колеса, г для легковых автомобилей: от 0 до 20 г включ. свыше 20 до 400 г включ. для грузовых автомобилей: от 0 до 200 г включ. свыше 200 до 2000 г включ. |
±3 ±5 |
±3 ±5 |
±3 ±5 |
±3 ±5 ±30 ±50 |
|
Допустимое значение углового отклонения избыточной массы балансируемого колеса от вертикальной оси, проходящей через центр вала, град.: для легковых автомобилей для грузовых автомобилей |
±3,6 |
±3,6 |
±3,6 |
±3,6 ±7,0 |
|
Потребляемая мощность, Вт, не более |
350 |
1500 |
1500 |
1500 |
|
Масса, кг, не более |
в соответствии с технической документацией | |||
|
Габаритные размеры, мм, не более, (ШхДхВ) |
в соответствии с технической документацией | |||
|
Параметры электропитания |
однофазная сеть переменного тока, номинальное напряжение 230 В, частота 50 Гц или 60 Гц | |||
|
Температура окружающего воздуха в условиях эксплуатации, °C |
от 0 до 40, относительная влажность воздуха (^\80\о\ | |||
к да/
доку»8««/ Чх 'рГ—^Г^
продолжение таблицы 1
|
1 |
2 |
3 I 4 |
I 5 |
|
Температура окружающего воздуха при хранении И транспортировании, °C |
от минус 20 до плюс 60 | ||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP22 | ||
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- стенд балансировочный;
электронное жидкокристаллическое цифровое табло, или жидкокристаллический монитор;
- центровочные конусы с зажимной гайкой;
- универсальные клещи для грузиков;
- пневматический вспомогательный подъемник для зажима и подъема колес грузовых автомобилей;
- декларация соответствия "СЕ";
- руководство по эксплуатации;
- методика поверки МП 353-97.
Дополнительные принадлежности:
- адаптер для центрирования колес по крепежным отверстиям;
- центровочные втулки;
- зажимное приспособление для мотоциклетных колес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "BE1SSBARTH GmbH", Германия.
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования"
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 010/2011 «О безопасности машин и оборудования».
МП 353-97 «Стенды для балансировки автомобильных колес. Методика поверки».
Заключение
Стенды балансировочные серии МТ соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82. Стенды балансировочные серии МТ соответствуют требованиям ТР ТС 004/2011, ТР ТС 010/2011 (сертификат соответствия № ТС RU C-DE.MT20.B.00516, срок действия с 21.05.2014 по 20.05.2017 включительно).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 3349813.
Аттестат аккредитации № BY/112 02.1.0.0025.
,стандэ
(государственный реестр] I средств измерении I \ Республики Беларусь / \Длк документов/
л
Другие Станки балансировочные
