Стенды балансировочные geodyna

Назначение

Стенды балансировочные geodyna предназначены для измерения избыточной массы, приведенной к одной или обоим плоскостям диска колеса при балансировки колес транспортных средств с различными типами дисков в статическом и динамическом режимах.

Стенды могут быть использованы на автотранспортных предприятиях, автомобильных заводах и в условиях станций технического обслуживания транспортных средств.

Описание

Стенды балансировочные (далее по тексту-стенды) geodyna построены по схеме с вертикальным расположением балансируемого колеса.

Фирма "Snap-on Equipment S.r.l. a Unico Socio" выпускает следующие исполнения стендов geodyna: 7100; 7100n; 7100m; - для легковых автомобилей и мотоциклов, 960; 990-2; 3900; 3900-KIT; 3900-NISSAN; 3900S (VAS 6823); 3900S-KIT; 3900; 3900-OPEL; 4500-2 (VAS 6307); 4500-2-NISSAN; 4500-2 BMW; 4500-2р; 4500-2р BMW; 4550; 4550р; 6300-2 (VAS 6309); 6300-2-NISSAN; 6300-2 BMW; 6300-2р; 6300-2р BMW; 6800-2 (VAS 6310); 6800-2р (VAS 63 Юр); 6800-2 BMW; 6800-2р BMW; 6900-2р; 6900-2р-NISSAN; 6900-2р BMW; 6900-2р-МВ; optima II plus (VAS 6311 A); optima II plus-NISSAN; 7200; 7200 NISSAN; 7200-KIT; 7200-Black edition; 7200S (VAS 741021); 7200S- kit; 7200S Black edition; 7300S; 7300L (VAS 741023); 7300p; 7340L; 7340P; 7500p; 7500L; 7500S; 7500p-BMW; 7500L-BMW; 7500S-BMW; 7600L (VAS 741015); 7600p (VAS 741015+VAS741015/1); 7600L-BMW; 7600p-BMW; 7800p (VAS 741017); 7800p-BMW; 7850p (VAS 741019); 7850p-BMW; 8200p; 8250p (VAS741029); 8200p-BMW; 8250p-BMW; 9000p (VAS 6311 A); 9000p-BMW; 7700L; 7700p; 7750p; 9050p; 9050p-BMW - для легковых автомобилей, 980L; 980L-W/L; 980L-MB; 4800-2L; 4800-2L-KIT; 4800-2L-MB; 4800-2L- W/L-KIT; - для грузовых автомобилей. Стенды выпускают под зарегистрированной торговой маркой HOFMAIUIU' S

Конструктивно стенды состоят из закрепляемого или незакрепляемого на полу корпуса, внутри которого размещена система электропривода с электромагнитным тормозом, электронная система управления и обработки результатов измерений (плата процессора), вибратор. Для обеспечения электромагнитной совместимос^^ШЖ^ плата процессора и блок питания, входящие в конструктивный узел зйедтрфшой : стр. 1 из 7                                                        .

системы управления и обработки результатов измерений, помещены в закрытый корпус из листового металла, расположенного под верхней крышкой стенда. Вибратор является главным узлом стендов. Во всех исполнениях стендов используется вибратор VRM (виртуальные плоскости измерений, патент). Он состоит из вала, расположенного в вибрационной трубе, двух изолированных от корпуса измерительных преобразователей (пьезоэлектрических датчиков) и оптоэлектронного датчика для определения углового положения избыточной массы колеса.

Переменные силы, возникающие при вращении колеса из-за дисбаланса, преобразуются датчиками в электрические сигналы, усиливаются зарядным усилителем, установленным в центре процессорной платы, и подаются на электронные цифровые табло, показывающие место и величину дисбаланса. Из корпуса стенда выведен вал, на который устанавливаются съемные элементы крепления колеса, и само балансируемое колесо. Способ крепления балансируемого колеса - ручной. Исполнения стендов geodyna: 4500-2р; 4500-2р BMW; 4550р; 6300-2р; 6300-2р BMW; 6800-2р (VAS 63 Юр); 6800-2р BMW; 6900-2р; 6900-2p-NISSAN; 6900-2р BMW; 6900-2р-МВ; optima II plus (VAS 63ИА); optima II plus-NISSAN; 7300p; 7340p; 7500p; 7500p-BMW; 7600p (VAS 741015+VAS741015/1); 7600p-BMW; 7800p (VAS 741017); 7800p-BMW; 7850p (VAS 741019); 7850p-BMW; 8200p; 8250p (VAS741029); 8200p-BMW; 8250p-BMW; 9000p (VAS 6311 A); 9000p-BMW; 7700p; 7750p; 9050p; 9050p-BMW оснащены электромеханическим силовым зажимным приспособлением "POWER CLAMP", позволяющим быстро и надежно закреплять колесо на валу стенда. Для создания зажимного усилия используется двигатель привода.

На кронштейне к корпусу стендов крепится откидывающийся защитный кожух, который выполняет роль элемента безопасности при вращении колеса с балансировочными грузами в момент проведения балансировки. На станине, в ее верхней части, размещена клавиатура для ввода рабочих параметров колеса и специальных программ, а также, в зависимости от исполнения электронным жидкокристаллическим цифровым табло или телевизионным монитором для отображения результатов измерений. Обработка информации и выдача результатов измерений проводится с помощью программного обеспечения: версии не ниже V.2.3.8 для колес легковых автомобилей и версии не ниже V.3.4.22 для колес грузовых автомобилей, являющегося собственной разработкой фирмы.

Стенды исполнения geodyna 3900-KIT; 3900S-KIT; 4800-2L-KIT; 4800-2L- W/L-KIT поставляются без монитора.

Стенды исполнения geodyna: 3900S (VAS 6823); 3900S-KIT; 7200S (VAS 741021); 7200S- kit; 7200S Black edition; 7300S; 7500S; 7500S-BMW оснащены ультразвуковым датчиком "Smart Sonar" для определения ширины обода колеса. Стенды исполнения geodyna: 990-2; 4500-2-NISSAN; 4500-2 BMW; 4500-2р; 4500-2р BMW; 6300-2 (VAS 6309); 6300-2-NISSAN; 6300-2 BMW; 6300-2p; 6300-2p BMW; 6800-2 (VAS 6310); 6800-2p (6310p); 6800-2 BMW; 6800-2p BMW; 6900-2p; 6900-2p-NISSAN; 6900-2p BMW; 6900-2p-MB; 4800-2L; 4800-2L-KIT; 4800-2L-MB; 4800-2L- W/L-KIT; оснащенз механическим рычагом для определения ширины обода колеса.

Стенды исполнения geodyna: 7300L (VAS 741023); 7340L; 7500L; 7500L-BMW; 7600L (VAS 741015); 7600L-BMW; 7700L; оснащены лазерным указателем для установки грузиков.

Стенды исполнений geodyna: optima II plus (VAS 6311 A); optima II plus-NISSAN; 9000p (VAS 6311 A); 9000p-BMW; 9050p; 9050p-BMW оснащены бесконтактными лазерными устройствами и 5 CCD камерами, позволяющими после закрепления балансируемого колеса в автоматическом режиме вводить все параметры колеса. Дополнительно при выборе определенной функции в программе, стенды индицируют показания радиального и диагонального биения колеса.                     > 'С Л .

Стенды исполнений geodyna: 7800р (VAS 741017); 7800p-BMW; 7850р (VAS 741019); 7850p-BMW; 8200p; 8250p (VAS741029); 8200p-BMW; 8250p-BMW оснащены 19" сенсорным экраном (тачскрин), а стенды исполнений optima II plus (VAS 6311 А); optima II plus-NISSAN; 9000p (VAS 6311 A); 9000p-BMW; 9050p; 9050p-BMW оснащены 21,5" сенсорным экраном (тачскрин).

Стенды исполнений geodyna: 7800р (VAS 741017); 7800p-BMW; 7850р (VAS 741019); 7850p-BMW осуществляют бесконтактное профилирование балансируемого колеса и автоматически определяют диаметр, ширину и расстояние от корпуса стенда до балансировочной плоскости колеса.

Стенды исполнений geodyna: 7100; 7100n; 7100m; 960; 4550; 4550р; 7300S; 7300L (VAS 741023); 7300р; 7500р; 7500L; 7500S; 7500p-BMW; 7500L-BMW; 7500S-BMW; 980L; 980L-W/L; 980L-MB оснащены LED-дисплеем.

Стенды исполнений geodyna: 3900; 6800-2 (VAS 6310); 6800-2р (63 Юр); 6800-2 BMW; 6800-2р BMW; 6900-2р; 6900-2p-NISSAN; 6900-2р BMW; 6900-2р-МВ; 7200; 7200 NISSAN; 7200-KIT; 7200-Black edition; 7200S (VAS 741021); 7200S- kit; 7200S Black edition; 4800-2L; 4800-2L-KIT; 4800-2L-MB; 4800-2L- W/L-KIT оснащены 19" TFT-дисплеем.

Все стенды балансировочные, имеющие телевизионный монитор, могут быть оснащены по желанию клиента печатающим устройством и работать в локальной сети мастерской.

Стенды, используемые производителями автомобилей концерна "Фольскфаген" имеют обозначение VAS, концерна “Mercedes-Benz” - имеют обозначения МВ, концерна "BMW" - имеют обозначения BMW.

Стенды исполнений geodyna: 980L-W/L; 4800-2L- W/L-KIT оснащены пневматическим подъемником, позволяющим безопасно поднимать и опускать балансируемое колесо.

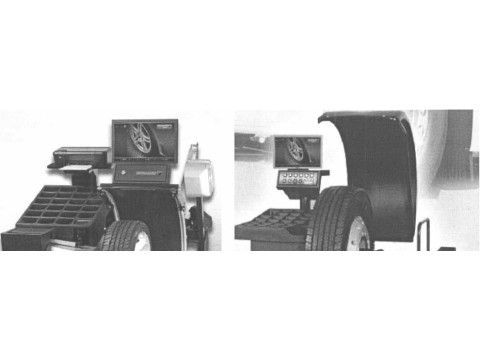

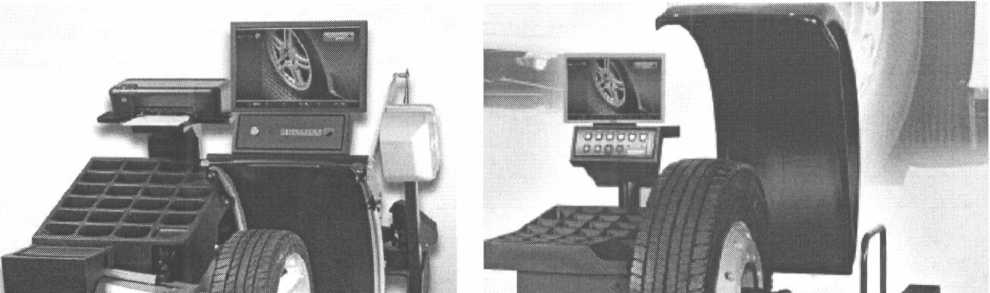

Внешний вид стендов представлен на рисунке 1.

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов балансировочных geodyna приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

- стенд балансировочный;

- центровочные конусы 0 42-77 мм, 0 74-99 мм, 0 96-116 мм;

- центральное центрирующее устройство MZV-4 с быстрозажимной гайкой;

- электромеханическое зажимное устройство "POWER CLAMP";        ' '

- дистанционное кольцо;                                                     ■ .

- универсальные клещи для грузиков;

- пневматический вспомогательный подъемник для зажима и подъема колес грузовых автомобилей;

- сертификат соответствия "СЕ";

- руководство по эксплуатации;

- методика поверки МП 353-97.

Дополнительные принадлежности:

- адаптер для центрирования колес по крепежным отверстиям;

- центровочные втулки;

- зажимное приспособление для мотоциклетных колес.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Snap-on Equipment S.r.l. a Unico Socio", Италия.

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 010/2011 «О безопасности машин и оборудования».

МП 353-97 «Стенды для балансировки автомобильных колес. Методика поверки».

Заключение

Стенды балансировочные geodyna соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Стенды балансировочные geodyna соответствуют требованиям ТР ТС 004/2011, ТР ТС 010/2011 (сертификат соответствия № ТС RU C-IT.MT20.B.00745, срок действия с 24.12.2014 по 15.12.2016 включительно).

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт,93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025.
