Стенды балансировочные серий EM, ET

Назначение

Стенды балансировочные серий ЕМ, ЕТ предназначены для измерения избыточной массы, приведенной к одной или обеим плоскостям диска колеса, при балансировки колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.

Описание

Стенды балансировочные серий ЕМ, ЕТ (далее по тексту-стенды) построены по схеме с вертикальным расположением балансируемого колеса.

Фирма "NEXION S.p.A." выпускает следующие исполнения стендов: ЕМ 9250, ЕМ 9250С, ЕМ 9280, ЕМ 9280С, PROLINE 650 (Similar to ЕМ 9250), PROLINE 680 (Similar to EM 9280), EM43, EM43 HS, EM43 TILT, EM43 SLIDE, EM 9350 XLINE, EM 9350C XLINE, EM 9380 XLINE, EM 9380C XLINE, EM 9550, EM 9550C, EM 9550 PLUS, EM 9550C PLUS, EM 9580, EM 9580C, EM 9580C PLUS, EM 9580C PLUS WINUT, EM 9780C PLUS, EM 9980C, EM 9980C PLUS, EM 9980C PLUS WINUT, EM EYELIGHT PLUS, EM EYELIGHT PLUS WINUT - для легковых автомобилей и мотоциклов, ЕТ66, ЕТ 66МО, ЕТ 66МА, ЕТ77, ET77PR, ЕТ88, ЕТ88 PR - для грузовых и легковых автомобилей. Стенды выпускают под зарегистрированной

ftCORGHI

Конструктивно стенды состоят из закрепляемого или не закрепляемого на полу корпуса, внутри которого размещена система электропривода с электромагнитным тормозом, электронная система управления и обработки результатов измерений (плата процессора), вибратор. Вибратор является главным узлом стендов. Он состоит из вала, расположенного в вибрационной трубе, двух изолированных от корпуса измерительных преобразователей (пьезоэлектрических датчиков) и оптоэлектронного датчика для определения углового положения избыточной массы колеса.

Переменные силы, возникающие при вращении колеса из-за дисбаланса, преобразуются датчиками в электрические сигналы, усиливаются зарядяШм' усилителем, установленным в центре процессорной платы, и подаютбя^Ж электронные цифровые табло или телевизионный монитор, показывающий место.и

величину дисбаланса. Из корпуса стенда выведен вал, на который устанавливаются съемные элементы крепления колеса, и само балансируемое колесо. Способ крепления балансируемого колеса - ручной, осуществляется быстросъемной гайкой Исполнение стендов ЕМ 9580С PLUS WINUT, ЕМ 9980С PLUS WINUT, ЕМ EYELIGHT PLUS WINUT, оснащено беспроводным автоматическим зажимным приспособлением, исполнение стендов ЕМ 9250С, ЕМ 9280С, ЕМ 9350С XLINE, ЕМ 9380С XLINE, ЕМ 9550С, ЕМ 9550С PLUS, ЕМ 9580С, ЕМ 9580С PLUS, ЕМ 9580С PLUS WINUT, ЕМ 9780С PLUS, ЕМ 9980С, ЕМ 9980С PLUS, ЕМ 9980С PLUS WINUT оснащены автоматическим электромеханическим зажимным приспособлением, позволяющими быстро и надежно закреплять колесо на валу стенда. Стенды исполнений PROLINE 650 (Similar to ЕМ 9250), PROLINE 680 (Similar to EM 9280) оснащены более дешевой электроникой поставляемой из «третьих» стран.

В стендах исполнений ЕМ43, ЕМ43 HS, ЕМ43 TILT, ЕМ43 SLIDE параметры колеса вводятся в ручную, стенды исполнений ЕМ 9780С PLUS, ЕТ77, ET77PR автоматически вводят размеры колеса. Стенды исполнений ЕМ 9980С, ЕМ 9980С PLUS, ЕМ 9980С PLUS WINUT -имеют функцию лазерной диагностики балансируемого колеса. Стенды исполнений ЕМ EYELIGHT PLUS, ЕМ EYELIGHT PLUS WINUT оснащены видеокамерами с функцией индикации показаний радиального и диагонального биения балансируемого колеса.

В стендах исполнений ЕМ43 HS, ЕТ66, ЕТ 66МА отсутствует система электропривода, раскручивания колеса проводится в ручную.

На станине стендов, в ее верхней части, размещена клавиатура для ввода рабочих параметров колеса и специальных программ. Стенды исполнений ЕМ 9250, ЕМ 9250С, ЕМ 9350 XLINE, ЕМ 9350С XLINE, ЕМ 9550, ЕМ 9550С, ЕМ 9550 PLUS, ЕМ 9550С PLUS, оснащены электронным жидкокристаллическим цифровым табло, стенды исполнений ЕМ 9580, ЕМ 9580С, ЕМ 9580С PLUS, ЕМ 9580С PLUS WINUT, ЕМ 9780С PLUS, ЕМ 9980С, ЕМ 9980С PLUS, ЕМ 9980С PLUS WINUT оснащены сенсорным дисплеем, а стенды исполнений: ЕМ43, ЕМ43 HS, ЕМ43 TILT, ЕМ43 SLIDE, ЕТ66, ЕТ 66МА, ЕТ 77, ЕТ88, ЕТ88 PR - телевизионный монитор для отображения результатов измерений. Функционирование стендов в зависимости от исполнений обеспечивается программным обеспечением версий: V.1.1, V.1.2, V.1.3, V.1.4, V.1.5, V.1.6, V.2.0, V.2.1, V.2.5, V.3.5, V.4.0, V.4.4, V.10.4, V.20.0 являющегося собственной разработкой фирмы

Стенды исполнений ЕМ 9350 XLINE, ЕМ 9350С XLINE, ЕМ 9380 XLINE, ЕМ 9380С XLINE, ЕМ 9550, ЕМ 9550С, ЕМ 9550 PLUS, ЕМ 9550С PLUS, ЕМ 9580, ЕМ 9580С, ЕМ 9580С PLUS, ЕМ 9580С PLUS WINUT оснащены электродвигателем реверсивного типа.

Стенды исполнений ЕТ66, ЕТ77, ЕТ 88 оснащены пневматическим подъемником, позволяющим безопасно поднимать и опускать балансируемое колесо.

Стенд исполнений ЕМ43 SLIDE предназначен для использования в мобильных сервисных центрах.

Внешний вид и схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

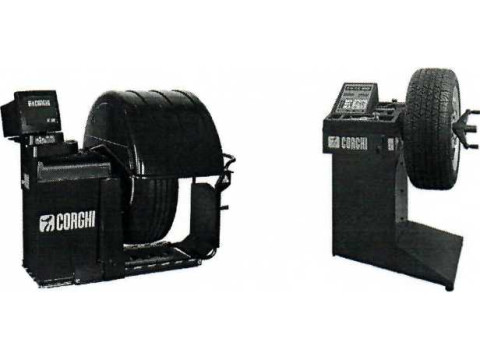

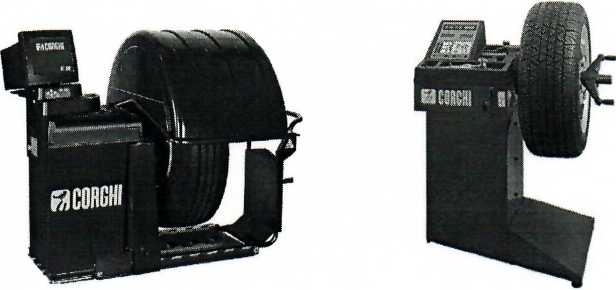

Внешний вид стендов представлен на рисунке 1.

Государственный реестр) I средств измерений / \ Республики Беларусь / \Для документов/

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 1.

Таблица 1

Государственный реестр] средств измерений / \ Республики Беларусь / \Длд документов/ х^лги^х

продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Для документов

Государственный реестр средств измерений Республики Беларусь

В комплект поставки входят: - стенд балансировочный;

- 15, 17 -дюймовый цветной монитор, сенсорный дисплей или жидкокристаллический дисплей;

- центровочные конусы;

- электромеханическое зажимное устройство;

- универсальные клещи для грузиков;

- пневматический вспомогательный подъемник для зажима и подъема колес грузовых автомобилей;

- сертификат соответствия "СЕ";

- руководство по эксплуатации;

- методика поверки МП 353-97.

Дополнительные принадлежности:

- адаптер для центрирования колес по крепежным отверстиям;

- центровочные втулки;

- зажимное приспособление для мотоциклетных колес.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "NEXION S.p.A.", Италия.

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТРТС 010/2011 «О безопасности машин и оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технически х средств».

МП 353-97 «Стенды для балансировки автомобильных колес. Методика поверки».

Заключение

Стенды балансировочные серий ЕМ, ЕТ соответствуют требованиям технической документации фирмы-изготовителя ГОСТ 25176-82.

Стенды балансировочные серий ЕМ, ЕТ соответствуют требованиям ТР ТС 004/2011 (декларация соответствия BY/112 11.01. ТР004 003 29433, срок действия с 15.10.2018 по 10.10.2023 включительно), ТР ТС 010/2011 (сертификат соответствия № ТС RU С-1Т.АБ58.В.02727, срок действия с 25.04.2018 по 22.11.2019 включительно), ТР ТС 020/2011 (декларация соответствия BY/112 11.01. ТР004 003 29433, срок действия с 15.10.2018 по 10.10.2023 включительно).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт 93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025.
