Стенды балансировочные серий DSP-BY, GSP-BY, SWT-BY, RFT-BY, RFЕ-BY

Назначение

Стенды балансировочные серий DSP-BY, GSP-BY, SWT-BY, RFT-BY, RFE-BY предназначены для измерения избыточной массы, приведенной к одной или обеим плоскостям диска колеса, при балансировках колес автотранспортных средств с различными типами дисков в статическом и динамическом режимах.

Стенды могут быть использованы на автотранспортных предприятиях, автомобильных заводах и в условиях станций технического обслуживания автотранспортных средств.

Описание

Стенды балансировочные серий DSP-BY, GSP-BY, SWT-BY, RFT-BY (далее по тексту-стенды) построены по схеме с вертикальным расположением балансируемого колеса.

Принцип работы стендов основан на вычислении избыточной массы колеса и ее угловой координаты по результатам измерений сил, которые действуют в опорах вала станка при вращении колеса. Силы в опорах вала измеряются с помощью пьезокерамических преобразователей. Сигналы с пьезокерамических датчиков обрабатываются вторичным измерительным преобразователем с последующей индикацией результатов измерений на цифровом отсчетом устройстве в виде массы и угла установки корректирующих грузов в одной или обеим плоскостям диска колеса (при статической или динамической балансировке соответственно).

Конструктивно стенды состоят из закрепляемого на полу корпуса, внутри которого размещена электронная система управления и обработки результатов измерений (плата процессора), вибрато. Вибрато состоит из вала, расположенного в вибрационной трубе, двух изолированных от корпуса измерительных преобразователей (пьезокерамических датчиков) и оптоэлектронного датчика для определения углового положения избыточной массы колеса, и механического тормоза. Из корпуса стенда выведен вал, на который устанавливаются съемные элементы крепления колеса и само балансируемое колесо. Способ крепления балансируемого колеса - ручной. На кронштейне к корпусу стендов крепится откидывающийся защитный кожух, который выполняет роль элемента при вращении колеса с балансировочными грузами в момент балансировки.

Стенды могут быть оснащены по желанию клиента печатающим устройством и работать в локальной сети мастерской.

Стенды оснащены электронной зонд-"рукой", позволяющей быстро определять размеры обода, его ширину и диаметр, и позиционирование грузиков. В стендах используется программное обеспечение версии 2.0.0.290 и выше являющееся собственной разработкой фирмы.

В зависимости от различных вариантов исполнений и комплектации фирма "Hunter Engineering Company", выпускает следующие модели стендов: RFT00E-BY; RFT10E-BY; RFT20E-BY; RFT30E-BY; RFT40E-BY; RFT50E-BY; RFT10MBE-BY; RFT30MBE-BY; RFT40MBE-BY; RFT50MBE-BY; RFTOOVAGE-BY; RFT10VAGE-BY; RFT20VAGE-BY; RFT30VAGE-BY; RFT40VAGE-BY; RFT30BMWE-BY; RFE00E-BY; RFE10E-BY; RFE20E-BY; RFE30E-BY; RFE40E-BY; RFE50E-BY; RFE30BMWE-BY; RFE10MBE-BY; RFE30MBE-BY; RFE40MBE-BY; RFE50MBE-BY; RFE00VAGE-BY; RFE10VAGE-BY; RFE20VAGE-BY; RFE30VAGE-BY; RFE40VAGE-BY; GSP972217E-BY; GSP972219E-BY;  GSP972317E-BY;  GSP972319E-BY;  GSP972417E-BY;

GSP972419E-BY; SWT00E-BY; SWT10E-BY; SWT20E-BY; SWT30E-BY; GSP9222TOUCH-BY; GSP9223TOUCH-BY; GSP9224TOUCH-BY; GSP9222LITE-BY; GSP9224LITE-BY; GSP922216E-BY;    GSP922316E-BY;    GSP922416E-BY;

GSP922316BMWE-BY; GSP922416BMWE-BY;       GSP922316VAGE-BY;

GSP922216VAGE-BY; GSP922416VAGE-BY GSP9222TOUCHVE-BY; GSP9223TOUCHVE-BY; GSP9224TOUCHVE-BY; DSP922216E-BY; DSP922232E-BY; DSP922416E-BY; DSP922432E-BY; GPS9600HD-BY; GSP962243E-BY.

Модели стендов серий DSP-BY, GSP-BY, SWT-BY, RFT-BY содержат в наименованиях следующие буквенные и цифровые обозначения в различных комбинациях:

00 - резьбовой вал для крепления колеса, стенды не оснащены подъемником колеса;

10 - резьбовой вал для крепления колеса, стенды оснащены подъемником колеса;

20 - вал с пневматическим зажимом колеса, стенды не оснащены подъемником колеса;

30 - вал с пневматическим зажимом колеса, стенды оснащены подъемником колеса;

40 - вал с быстросъемным зажимом колеса, стенды не оснащены подъемником колеса;

50 - вал с быстросъемным зажимом колеса, стенды оснащены подъемником колеса;

LITE - упрощенный вариант стенда GSP9200 без педали фиксации вала от прокручивания;

Е - экспорт;

МВ - стенды, используемые производителями автомобилей фирмы "Мерседес";

BMW - стенды, используемые производителями автомобилей фирмы "BMW";

VAG - стенды, используемые производителями автомобилей фирмы "Фольксваген";

SWT/Smartweight;

RF/Road Force;                                                ____

FM/Force Match;

RFT/Road Force Touch.                                 X/

Стенды исполнений серии RFT-BY, RFE-BY оснащены прижимным роллером, позволяющим в процессе балансировки минимизировать массу установочных грузиков, вызванную биением колеса или неоднородностью резины.

Стенды исполнений серий RFT-BY, RFE-BY, GSP-BY оснащены сенсорным экранам, а стенды исполнений серии DSP - жидкокристаллическим экранам.

Стенды исполнений GPS9600HD-BY, GSP962243E-BY используются для балансировки колес грузовых автомобилей.

Внешний вид и схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

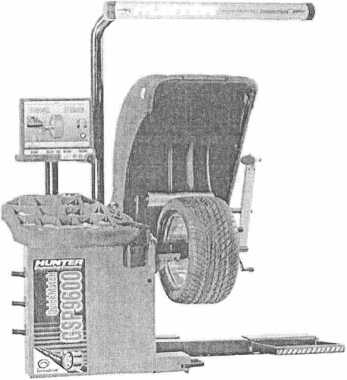

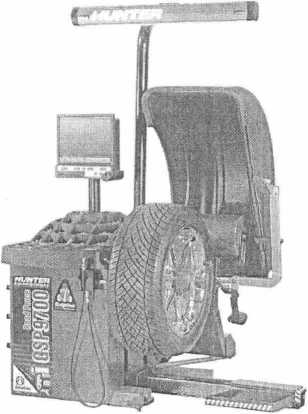

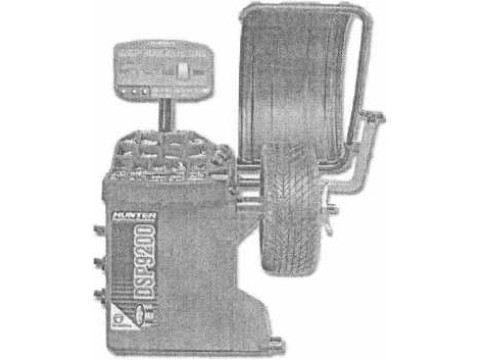

Внешний вид стендов представлен на рисунке 1.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов балансировочных серий DSP-BY, GSP-BY, SWT-BY, RFT-BY приведены в таблице 1.

Sa

Таблица 1

о>

К„

продолжение таблиц 1

Знак утверждения типа

счанда

Знак утверждения типа средств измерений Республики Беларусь н титульный лист инструкции по эксплуатации типографским способом.

Государственный реестр средств измерении Республики Беларусь

Комплектность

В комплект поставки входят:

- стенд балансировочный;

- пакет программного обеспечения версии 2.0.0.290 и выше;

- центровочные конусы с зажимной гайкой;

- универсальные клещи для грузиков;

- пневматический вспомогательный подъемник для зажима и подъема колес грузовых автомобилей;

- инструкция по эксплуатации;

- методика поверки МП 353-97.

Дополнительные принадлежности:

- адаптер для центрирования колес по крепежным отверстиям;

- центровочные втулки;

- зажимное приспособление для мотоциклетных колес.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Hunter Engineering Company", США.

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП 353-97 «Стенды для балансировки автомобильных колес. Методика поверки».

Заключение

Стенды балансировочные серий DSP-BY, GSP-BY, SWT-BY, RFT-BY соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Стенды балансировочные серий DSP-BY, GSP-BY, SWT-BY, RFT-BY соответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия №ТС BY/112 11.01. ТР004 003 19065, срок действия с 25.10.2014 по 24.10.2021 включительно).

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт,93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025
