Стенды тормозные серии RAVRT

Номер в ГРСИ РФ:	РБ 03 19 5224 13
Раздел:	Средства технической диагностики [19]
Производитель / заявитель:	"Ravaglioli S.p.A.", Италия

Скачать

Описание типа РБ 03 19 5224 13 [2014-03-26]

rb-03-19-5224-13_2014-03-26.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Стенды тормозные серии RAVRT предназначены для измерения тормозной силы, развиваемой каждым колесом и стояночным тормозом, веса каждой оси автотранспортных средств. Стенды обеспечивают проверку эффективности и контроль тормозных систем автотранспортных средств.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 19 5224 13
Наименование	Стенды тормозные серии RAVRT
Год регистрации	2013
Номер сертификата	8708
Дата регистрации	2013-09-26
Срок действия	2018-09-26
Получатель сертификата	фирма "Ravaglioli S.p.A.", Италия (IT)

Производитель / Заявитель

фирма "Ravaglioli S.p.A."

Адрес: 40044 Pontecchio Marconi (BO) Via I Maggio, 3

Контакты: Тел. +39051/67.81.511, факс +39051/84.64.67, e-mail: rav@ravaglioli.com/http

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2350-2013.

Поверители

Скачать

Описание типа РБ 03 19 5224 13 [2014-03-26]

rb-03-19-5224-13_2014-03-26.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.

Описание

Конструктивно стенды представляют собой стационарное устройство, включающее в себя левый и правый блоки роликов с силоизмерительными системами, шкаф силовой, стойку управления (кабинет), пульт дистанционного управления, табло измерительно-информационное.

Стенды тормозные выпускают следующих исполнений: RAVRT085MN, RAVRT085MP, RAVRT085MNF, RAVRT085MPF - для мотоциклов, RAVRT 095N, RAVRT 095Р, RAVRT122P4, RAVRT122P4F, RAVRT102N, RAVRT102NF, RAVRT102P, RAVRT102PF, RAVRT102P4, RAVRT102P4F RAVRT155N, RAVRT155NF, RAVRT155P, RAVRT155PF -для легковых автомобилей с максимальным весом, приходящимся на ось транспортного средства 2500 даН, RAVRT175N, RAVRT175NF, RAVRT175P, RAVRT175PF - для легковых автомобилей и легких грузовиков с максимальным весом, приходящимся на ось транспортного средства 4000 даН, RAVRT615N, RAVRT615P - для грузовых автомобилей с максимальным весом, приходящимся на ось транспортного средства 13000 даН, RAVRT622N, RAVRT622F, RAVRT622P, RAVRT622FP - для грузовых автомобилей с максимальным весом, приходящимся на ось транспортного средства 15000 даН, RAVRT630N, RAVRT630F, RAVRT630P, RAVRT630FP, RAVRT630VF, RAVRT630VFP RAVRT630P, RAVRT630FP, RAVRT630VF, RAVRT630VFP - для грузовых и легковых автомобилей с максимальным весом, приходящимся на ось транспортного средства 15000 даН.

Стенды тормозные серии RAVRT в зависимости от различных вариантов исполнений и комплектации имеют буквенные и цифровые маркировки со следующими обозначениями: М - мотоциклы, N - без весовых датчиков, Р - с весовыми датчиками с

двумя сенсорами, F - функция блокирования роликов, 4 - весовые датчики с четырьмя

сенсорами, V - универсальные, имеющие грузовой и легковой режим двумя скоростями вращения блок-роликов 2,3 км/ч - для грузовых авто км/ч - для легковых автомобилей.

стр. 1 из 7

Стенды тормозные серии RAVR.T в зависимости от расстояния между колесами одной оси автомобиля, могут комплектоваться как раздельными блок роликами, так и совмещенными в одной раме, а также разными измерительно-информационными табло, имеющих аналоговый, цифровой или комбинированный индикатор с разными диапазонами измерений тормозной силы.

Принцип работы стенда заключается в принудительном вращении колес одной из диагностируемых осей автомобиля от двух пар опорных роликов и измерении сил, возникающих на поверхности опорных роликов при торможении. Каждая пара роликов приводится во вращение от мотор-редуктора, состоящего из электродвигателя и жестко скрепленного с ним редуктора, и имитирует движение автомобиля со скоростью 2,3-5,2 км/ч. Диаметр роликов и расстояние между ними обеспечивают устойчивое положение автомобиля при проверке эффективности и контроле тормозной системы автомобиля.

Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой.

Входящие в состав силоизмерительной системы тензорезисторные датчики усилия (DMS) преобразуют физические величины (силу, ускорение) в электрические сигналы. Четыре сенсора размещены по мостовой схеме, чтобы скомпенсировать влияние температуры (изменения длины провода под влиянием изменений температуры). Полученные электрические сигналы передаются микропроцессорному преобразователю для обработки и вывода на измерительное табло стенда результатов измерений.

Стенды тормозные оснащены разъемом RS232 для подключения внешних устройств.

Внешний вид и схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

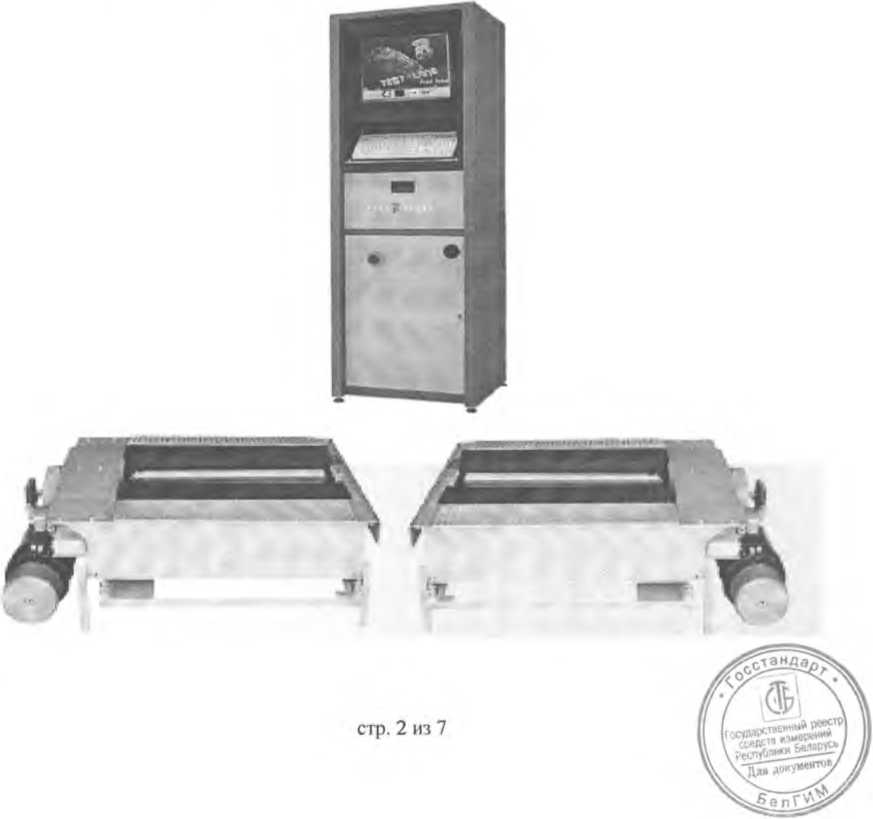

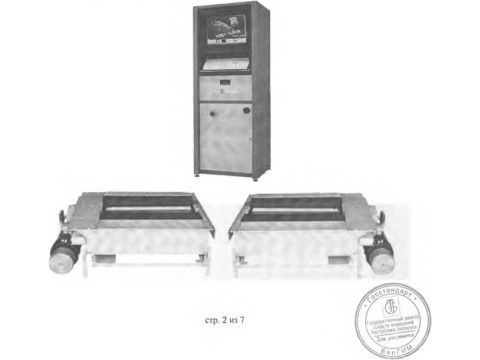

Внешний вид стендов представлен на рисунке 1.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики стендов тормозных серии RAVRT приведены в таблице.

Таблица

Наименование параметров	RAVRT085 MN. RAVRTO85 МР, RAVRTO85 MNF. RAVRT085 MPF	RAVRT 095N. RAVRT 095Р	RAVRT122 Р4, RAVRT122 P4F. RAVRTI02 N. RAVRT 102 NF. RAVRT102 Р. RAVRT102 PF. RAVRT 102 Р4, RAVRT 102 P4F	RAVRT 155 N. RAVRT 155 NF, RAVRT 155 P. RAVRT155 PF	RAVRT175 N. RAVRT 175 NF. RAVRT175 P. RAVRT 175 PF	RAVRT6I5 N. RAVRT615 P	RAVRT622 N. RAVRT622 F, RA VR1622 P, RAVRT622 FP	RAVRT630 N. RAVRT639 F. RAVRT630 P. RAVRT630 FP, RAVRT63O VF. RAVRT630 VFP
1	2	3	4	5	6	7	8	9
Максимальное показание веса приходящегося на ось транспортного средства. даН	500	2500	2500	2500	4000	13000	15000	15000
Диапазон измерений веса приходящегося на ось транспортного средства. даН - левый блок роликов - правый блок роликов - моноблок	от Одо 500	-	-	-	-	от Одо 6500 от Одо 6500	от Одо 7500 от Одо 7500	от Одо 7500 (8000)* от Одо 7500 (8000)*

стр. 3 из 7

1	2	3	4	5	6	7	8	9
Пределы допускаемой приведенной погрешности измерения веса приходящегося на ось транспортного средства, %	±2					±2	±2	±2
Диапазон измерений тормозной силы, кН - мотоциклов - для легковых автомобилей - для грузовых автомобилей	от 0 до 3	от 0 до 5	от 0 до 6	от 0 до 7,5	от 0 до 12,5	от 0 до 30	от 0 до 40	от 0 до 7,5 от 0 до 40
Пределы допускаемой погрешности измерения тормозной силы режим мотоциклы и легковые автомобили: от 0 до 3000 N свыше 3000 N до 12500 N режим грузовые автомобили: от 0 до 20000 N свыше 20000 N до 40000 N	±50 N ±2% (относите льная)	±50 N ±2% (относите льная)	±50 N ±2% (относите льная)	±50 N ±2% (относите льная)	±50 N ±2% (относите льная)	±400 N ±2% (относительная)	±400 N ±2% (относительная)	±50 N ±2% (относите льная) ±400 N ±2% (относительная)
Принцип измерения	DMS (**)	DMS (**)	DMS (**)	DMS (**)	DMS (**)	DMS (**)	DMS (**)	DMS (**)
Диапазон измерения Давления воздуха в ресиверах пневматического или пневмогидравлического тормозного привода автомобилей, кПа	-	-	-	-	-	от 0 до 1000	от 0 до 1000	от 0 до 1000
Пределы допускаемой приведенной погрешности измерения давления воздуха в ресиверах пневматического или пневмогидравлического тормозного привода автомобилей, %						±2	±2	±2
Диапазон измерений силы, создаваемой на органе управления тормозной системы, Н	от 0 до 800	от 0 до 800	от 0 до 800	от 0 до 800	от 0 до 800	от 0 до 800	от 0 до 800	от 0 до 800

1	2	3	4	5	6	7	8	9
Пределы допускаемой приведенной погрешности измерения силы, создаваемой на органе управления тормозной системы, %	±5	±5	±5	±5	±5	±5	±5	±5
Коэффициент трения для стальных роликов (сухая-мокрая)	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7
Коэффициент трения для стандартных роликов с пластиковым покрытием (сухая-мокрая)	0,7-0,6	0,7-0,6	0,7-0,6	0,7-0,6	0,7-0,6	0,7-0,6	0,7-0,6	0,7-0,6
Температура окружающего воздуха при эксплуатации	от 5°С до 40 °C, относительная влажность воздуха 80 %,
Температура окружающего воздуха при хранении и тоанспоотиоовании	от минус 10 °C до плюс 60 °C
Габаритные размеры стенда, мм, не более	В соответствии с технической документацией
Масса стенда, кг, не более	В соответствии с технической документацией
Степень защиты оболочки поГОСТ 14254-96	IP52
** - цифровая мультиплексная система

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

- стенды тормозные RAVRT (исполнения по заказу);

- стойка управления, включающая силовую часть, персональный компьютер, клавиатуру, мышь, монитор;

- пакет программного обеспечения версии не ниже VI 0.05 для стендов легковых и грузовых автомобилей, версии не ниже V3.36 для мотоциклетных стендов;

- инструкция по эксплуатации;

- калибровочные устройства art. SRT087, SRT087/A, art. SRT076M или SRT076M + SRT108 на стенды тормозные для легковых автомобилей и мотоциклов, art. SRT062 и art. SRT063 на стенды тормозные для грузовых автомобилей;

- методика поверки МРБ МП. 2350-2013.

Дополнительная комплектация (по требованию заказчика):

- датчики давления для установки в магистралях пневмогидравлического тормозного привода автомобилей;

пневматического или

- принтер;

- кабель связи для принтера;

- дистанционное управление.
