Системы геодезические спутниковые SOUTH
| Номер в ГРСИ РФ: | РБ 03 23 4895 18 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD", Китай |
Системы SOUTH предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбиении и определении границ, сейсмических работах и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 4895 18 |
| Наименование | Системы геодезические спутниковые SOUTH |
| Год регистрации | 2018 |
| Номер сертификата | 11584 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2023-03-01 |
| Получатель сертификата | фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD", Китай (CN) |
Производитель / Заявитель
фирма "SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD"
Адрес: 4/F. No. 8, Jinn Gong Road, Tian lie Software Park, Zhong Shan Avenue West
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2255-2012 (изменение №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 23 4895 18 [2012-11-27]
rb-03-23-4895-18_2012-11-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 4895 18 [2019-09-13]
rb-03-23-4895-18_2019-09-13.pdf
|
Скачать |
Описание типа
Назначение
Системы SOUTH предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбиении и определении границ, сейсмических работах и т.п.
Область применения - строительство, картография, демаркация границ и т.п.
Описание
Системы SOUTH состоят из GPS приемника с антенной (встроенной или отдельной), терминального устройства, кабелей, программного обеспечения для обработки данных и вспомогательного оборудования.
Принцип работы системы SOUTH заключается в приеме сигналов, как минимум от трех спутников глобальной навигационной системы GPS, измерении времени задержки распространения сигналов от спутников, вычислении координат и расстояний между точками установки антенн приемников системы на основе принятой от спутников информации.
Собранные данные через интерфейсный порт могут передаваться в персональный компьютер, с помощью специального программного обеспечения обрабатываться и представляются в форме отчета.
Системы SOUTH имеет следующие режимы работы: «статика», «псевдокинематика» (stop-and-go), «кинематика и навигация» с фазовой и кодовой обработкой сигнала. В режиме «статика», внешние антенны устанавливаются на стандартные геодезические штативы и с помощью встроенного оптического центрира центрируются над точками измерений.
Время измерения выбирается исходя из условий видимости спутников. Для работы в режимах «псевдокинематика» и «кинематика» внешняя антенна или приемник с совмещенной антенной устанавливается на телескопическую веху, которая чмеет уровень для приведения ее в вертикальное положение и измерительную -фкалу ?для определения высоты антенны.

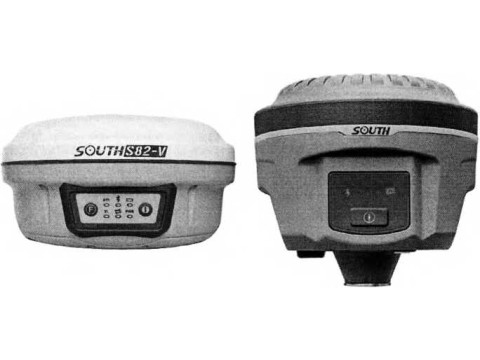

Внешний вид системы SOUTH приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
SOUTH S82V
SOUTH G1
SOUTH S660P

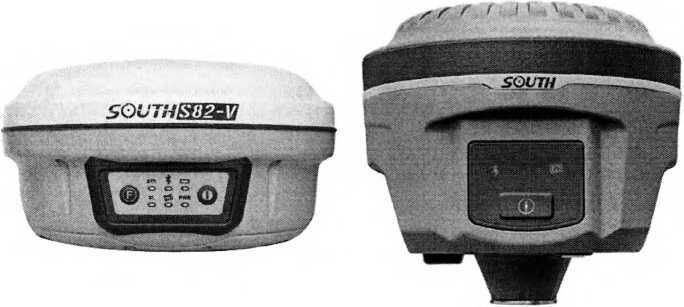

Рисунок 1 - Внешний вид Системы SOUTH
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем SOUTH представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики систем SOUTH
|
Наименование параметра |
Значение | ||
|
SOUTH S82V |
SOUTH G1 |
SOUTH S660P | |
|
Среднеквадратическая погрешность при измерения расстояния, мм, не более |
±(2,5+L-1,0-10’6) |
±(2,5+L0,5 10'6) |
±(3,0+L 1,0-10’6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 75 |
от минус 45 до плюс 60 |
от минус 30 до плюс 65 |
|
Диапазон температур транспортирования, °C |
от минус 55 до плюс 85 |
от минус 55 до плюс 85 |
от минус 35 до плюс 75 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP67 |
IP67 |
IP67 |
|
Масса приемника, кг, не более |
1,20 |
1,00 |
0,54 |
|
Габаритные размеры, мм, не более |
184x184x96 |
0129x112 |
115x115x40 |
|
Количество каналов |
220 |
220 |
220 |
|
Диапазон измерения, км |
не ограничен |
не ограничен |
не ограничен |
|
Глобальные навигационные спутниковые системы |
GPS/ GLONASS/ SB AS/ GALILEO/ COMPASS |
GPS/ GLONASS/ SBAS/ GALILEO/ BEIDOU |
GPS/ GLONASS/ SBAS/ GALILEO/ BEIDOU/ QZSS |
|
где L - расстояние в мм | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- приемник;
- антенна;
- кабели;
- программное обеспечение South GPS Processor (на CD);
- футляр;
- руководство по эксплуатации;
- методика поверки МРБ МП.2255-2012.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD», Китай.
МРБ МП.2255-2012 «Системы геодезические спутниковые SOUTH. Методика поверки».
Заключение
Системы геодезические спутниковые SOUTH соответствуют требованиям технической документации фирмы «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD», Китай.
Системы геодезические спутниковые SOUTH соответствуют TP ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» № BY/112 11.01. ТР004 003 21929 от 17.05.2017 действительна по 16.05.2022 включительно.
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
