Компараторы массы ВК

Назначение

Компараторы массы ВК (далее - компараторы) предназначены для определения массы методом сличения.

Описание

Принцип действия компараторов основан на преобразовании действующей на компараторы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Компараторы состоят из грузоприемного устройства и индикатора.

Грузоприемное устройство имеет два исполнения: подвесное и платформенное. Индикаторы применяются трех типов. Общий вид компараторов представлен на рисунках 1,2, 3.

В состав грузоприемного устройства подвесного исполнения входят датчик весоизмерительный тензорезисторный на растяжение, демпфирующее устройство, грузозахватное устройство, предназначенное для подвешивания сличаемых гирь.

Грузоприемное устройство платформенного исполнения состоит из основания и платформы для сличаемых гирь, установленной на 3-х весоизмерительных датчиках на сжатие (для платформы треугольной формы) или 4-х весоизмерительных датчиках на сжатие (для платформы прямоугольной формы) для модификаций на 100, 200, 500, 1000, 2000, 5000 кг и на одном датчике на сжатие для модификации на 20 кг.

Индикаторы тип 1 выпускаются в пластиковом корпусе и корпусе из нержавеющей стали, индикаторы тип 2 и тип 3 выпускаются в пластиковом корпусе.

Компаратор выпускается в 13 модификациях, отличающихся наибольшей допускаемой нагрузкой, номинальным значением сличаемой массы, диапазонами измерений отклонений массы от номинального значения, дискретностями отсчета.

Компараторы применяются для определения массы методом сличения гирь и специальных мер.

Компараторы могут быть оборудованы гидравлическим, пневматическим или механическим устройством для безударного плавного опускания и подъема гирь.

Компаратор с индикатором тип 2

Компаратор с индикатором тип 1 в нержавеющем корпусе

оц.оц. адг.

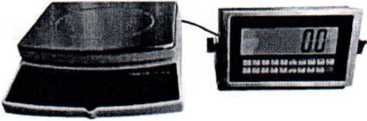

Рисунок 1 - Общий вид компараторов на 20 кг

\ Р           'А            ’

Компаратор с индикатором тип 3

Компаратор с индикатором тип 1 в пластиковом корпусе

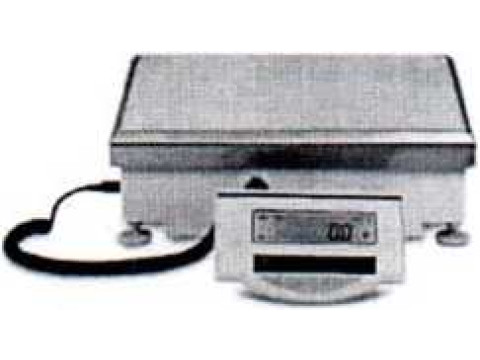

Рисунок 2 - Общий вид платформенных компараторов

Компаратор с индикатором тип 3

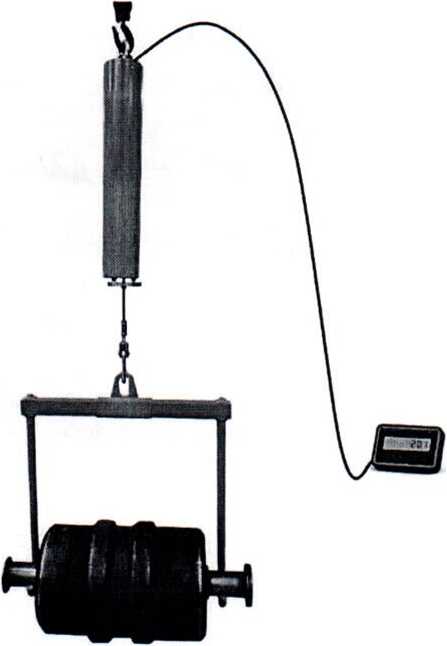

Рисунок 3 - Общий вид подвесных компараторов

Компараторы имеют обозначение ВК-Н/ЕВ2-И, где:

Н - номинальное значение сличаемой массы, указанное в килограммах;

Е - дискретность отсчета;

В - обозначение варианта исполнения компаратора (М - платформенное исполнение; К - подвесное исполнение).

2 - указывается для компаратора, предназначенного для определения массы методом сличения гирь класса точности Ft с номинальным значением сличаемой массы 20 кг и дискретность отсчета 0,1 г.

И - обозначение типа индикатора:

1- обозначение индикатора тип 1 в пластиковом корпусе;

2- обозначение индикатора тип 1 в корпусе из нержавеющей стали;

3- обозначение индикатора тип 2;

4- обозначение индикатора тип 3.

Компараторы снабжены защищенными интерфейсами R.S232.

Для защиты от изменения установленных регулировок (регулировки чувствительности (юстировки)) и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются клеймом поверителя.

Пример схем пломбирования компараторов от несанкционированного доступа представлен на рисунке 4.

Рисунок 4 - Схема пломбирования компараторов от несанкционированного доступа

Знак поверки в виде оттиска поверительного клейма ставится на пломбу, защищающую от изменения установленных регулировок.

Маркировка компараторов производится на маркировочной табличке, закрепленной на грузоприемном устройстве, и содержит следующую информацию:

- полное наименование изготовителя;

- обозначение компаратора;

- наибольшая допускаемая нагрузка;

- номинальное значение сличаемой массы;

- дискретность отсчета;

- заводской номер;

- знак утверждения типа.

Компаратор массы ВК-20/0,05М-1 зав. №064217

Наибольшая допускаемая нагрузка:      20 кг

Номинальное значение сличаемой массы: 20 кг

Дискретность отсчета:                  0,05 г
