Мегаомметры ПСИ-2500
| Номер в ГРСИ РФ: | РБ 03 13 6518 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | АО "НПФ "Радио-Сервис", г. Ижевск |
|
Описание типа РБ 03 13 6518 18 [2018-08-06]
rb-03-13-6518-18_2018-08-06.pdf
|
Скачать |
Мегаомметры ПСИ-2500 (далее - приборы) предназначены для измерения сопротивления изоляции и напряжения переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6518 18 |
| Наименование | Мегаомметры ПСИ-2500 |
| Год регистрации | 2018 |
| Номер сертификата | 11595 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2021-03-28 |
| Получатель сертификата | АО "НПФ "Радио-Сервис", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
АО "НПФ "Радио-Сервис"
Адрес: 426033, г. Ижевск, ул. Пушкинская, 268
Контакты: (3412) 439-144 // (3412) 439-263
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РАПМ.411218.008РЭ (2016 г.). |
| Признание поверки | Первичная поверка при выпуске из производства: Удмуртский ЦСМС (аттестат аккредитации - № RA.RU.311312, шифр поверительного клейма - АО); АО "НПФ "Радио-Сервис", г. Ижевск (аттестат аккредитации - № RA.RU.310653, шифр поверительного клейма - ВИЯ) (НТК № 02-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 6518 18 [2018-08-06]
rb-03-13-6518-18_2018-08-06.pdf
|
Скачать |
Описание типа
Назначение
Мегаомметры ПСИ-2500 (далее - приборы) предназначены для измерения сопротивления изоляции и напряжения переменного тока.
Описание
Мегаомметры ПСИ-2500 представляют собой переносные цифровые измерительные приборы. Область применения — измерение сопротивления изоляции электрических цепей не находящихся под напряжением.
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на семисегментном светодиодном индикаторе.
Диапазоны измерений переключаются автоматически. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания. Приборы имеют несколько диапазонов установки выходного напряжения.
Приборы записывают в память результат последнего измерения.
По отношению сопротивлений изоляции, измеренных через 15 и 60 секунд после начала испытаний приборы рассчитывают коэффициент абсорбции.
Основные узлы приборов: аналоговые входные цепи, АЦП, микропроцессор, преобразователь напряжения, дисплей, кнопки управления.
Питание приборов автономное - от пяти элементов типоразмера АА.
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы. Кнопки управления, дисплей, индикаторы и входные гнезда размещены на лицевой панели. Общий вид приборов приведен на рисунке 1.

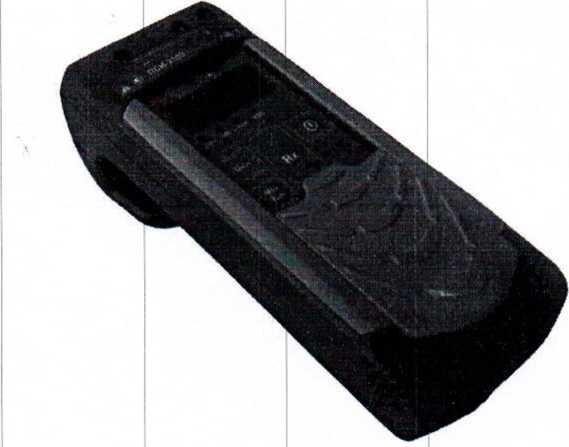

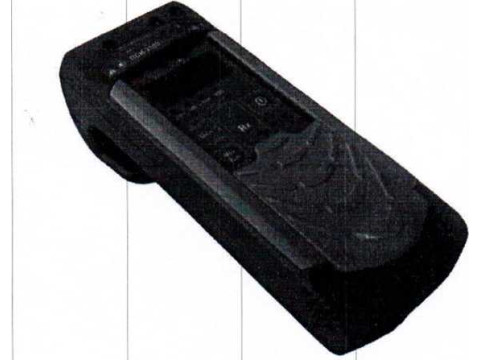

Рисунок 1 - Общий вид мегаомметров ПСИ-2500
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления под крышкой батарейного отсека. Схема пломбирования приведена на рисунке 2. Знак поверки наносится под крышкой батарейного отсека.
Место нанесения 'знака поверки
Место пломбирования
Рисунок 2 - Схема пломбирования
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ВПО). ВПО установлено во внутренней памяти контроллера и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ВПО. ВПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступно для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки' |
Значение | ||||
|
Идентификационное наименование ПО |
— | ||||
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 | ||||
|
Цифровой идентификатор ПО |
— | ||||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики мегаомметров ПСИ-2500 в режиме измерения сопротивления изоляции______________________________________________________________
|
Номинал! испытательног |
>ное значение о напряжения. |
ип |
Диапазон измерений сопротивления |
Пределы допускаемой абсолютной погрешности измерений | |
|
250, 500, |
1000, 2500 В |
от 0,01 до 999 МОм |
± (0,03 Яизм. + 3 е.м.р.) | ||
|
500, 1000, 2500 В |
от 1,00 до 10,0 ГОм |
± (0,05-Яизм. + 5 е.м.р.) | |||
Примечания: |)- диапазон установки испытательного напряжения от Идо 1,15U;
Иизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда;
Ток короткого замыкания измерительной цепи не более 2 мА.
Всего лис тов 4
Таблица 3 - Метрологические характеристики мегаомметров ПСИ-2500 в режиме измерения напряжения переменного тока
|
Характерно™ ка |
Значение | |||||||
|
Диапазон измерений действующего значения переменного тока частотой 50 Гц, В |
напряжения |
от 40 до 700 | ||||||
|
Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В |
± (0,05-U + 3 с |
•М.р.) | ||||||
|
При л наир; прев! напр, воздз Табл |
[ечания: U - измеренное значение напряжения. В; е.м.р - единица младшего разряда. Дополнительные погрешности Пределы допускаемой дополнительной погрешности измерений сопротивления, икения переменного тока, вызванной изменением температуры в рабочем диапазоне, не лшают ± 0.01 от основной погрешности. Пределы допускаемой дополнительной погрешности измерений сопротивления, «кения переменного тока, вызванной изменением относительной влажности окружающего 'ха в рабочем диапазоне, не превышают ± 0,05 от основной погрешности. ица 4 - Технические харак теристики мегаомметров ПСИ-2500 | |||||||
|
Характеристика |
Значение | |||||||
|
Нан |
эяжение питания постоянного тока (5 элементов питания АА), В |
от 5,2 до 7 |
,5 | |||||
|
Габа |
:ритные размеры (длинахширинахвысота) |
, мм. не более |
250x1 Юх? |
>0 | ||||
|
МасСа, кг. не болей |
0.8 | |||||||
|
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха плюс 2 |
5 °C. % |
20 ±5 до 80 | ||||||
|
Рабе - тел - отт |
чие условия применения: шература окружающего воздуха, °C осительная влажность при температуре в |
рздуха плюс 2 |
5 °C, % |
01 |
минус К) ДО 1 до 90 |
1люс 55 | ||
|
Исп элек |
.нательное напряжение постоянного тока трической прочности изоляции, кВ |
при проверке |
9,9 | |||||
|
Сон |
ротивление изоляции, МОм |
не менее |
20 | |||||
|
Знак нано эксш Ком Табл |
утверждения типа :ится на лицевую панель прибора методом наклейки и [уатации типографским способом. злектность средства измерений ица 5 - Комплектность |
на титульны! |
i лист руково. |
1ства по | ||||
|
Наименование |
Количество | |||||||
|
Me |
^омметр ПСР |
1-2500 |
1 шт. | |||||
|
Руководство по эксплуатации РАПМ.411218 |
008РЭ |
1 экз. | ||||||
|
Комплект кабелей в составе: кабель измерительный РЛПА.685551.002. красный, длиной 1,5 м; кабель измерительный РАПМ.685551.005-03, синий, длиной 1,5 м |
1 шт. 1 шт. | |||||||
|
Зажим типа «крокодил» |
1 шт. | |||||||
|
Батарейный отсе! |
< РАПМ.436244.007 |
1 шт. | ||||||
|
Элементы питания 1,5 В типоразмера A A (LR6) |
5 шт. | |||||||
|
Упаковка транспортная |
1------------------------------------------------------------------------ |
1 шт. | ||||||
Поверка
осуществляется по документу РАПМ.411218.008РЭ «Мегаомметр ПСИ-2500. Руководство по эксплуатации», Раздел 6 «Поверка», утвержденному ФГУП «ВНИИМС» в январе 2016 г.
Средства поверки: вольтметры С506, С508. С5Ю. С511 (Госреестр № 10194-85); мера-имитатор Р40116 (Госреестр № 10982-87); установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (Госреестр № 2721-71): вольтметр универсальный цифровой GDM-8246 (Госреестр № 34295-07).
Сведении о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.027-2001 ГСП. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ Р 8.648-2008 ГСП. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 10’? -2-10у Гц.
5. ГОСТ Р 8.764-2011 ГСП. Государственная поверочная схема для средств измерений электрического сопротивления.
6. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
7. РАПМ.411218.002ТУ Мегаомметры ПСИ-2500. Технические условия.
