Омметры «ВИТОК» (далее - омметры) предназначены для измерений электрического сопротивления постоянному току обмоток силовых трансформаторов, генераторов и электродвигателей. применяемых в энергетике, промышленности и на транспорте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3773 18 |
| Наименование | Омметры ВИТОК |
| Год регистрации | 2018 |
| Номер сертификата | 12191 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2022-07-17 |
| Получатель сертификата | АО "НИИЭМП", г. Пенза, Российская Федерация (RU) |
Производитель / Заявитель
АО "НИИЭМП"
Адрес: ул. Каракозова, 44, 440000, г. Пенза
Контакты: (8412) 47-71-69, 47-72-86 // gmetr@niiemp.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: ГОСТ 8.366-79 и РУКЮ.411212.025 РЭ (2007 г.). |
| Признание поверки | Первичная при выпуске из производства: АО "НИИЭМП" (прежнее наименование - ФГУП "НИИЭМП", ОАО "НИИЭМП") (номер реестра - №0411, шифр поверительного клейма - АСС)(НТК №05-08, 11-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 3773 18 [2019-04-01]
rb-03-13-3773-18_2019-04-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3773 18 [2008-09-19]
rb-03-13-3773-18_2008-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3773 18 [2015-02-17]
rb-03-13-3773-18_2015-02-17.pdf
|
Скачать |
Описание типа
Назначение
Омметры «ВИТОК» (далее - омметры) предназначены для измерений электрического сопротивления постоянному току обмоток силовых трансформаторов, генераторов и электродвигателей. применяемых в энергетике, промышленности и на транспорте.
Описание
11ринцип действия омметров основан на определении падения напряжения от протекания через контролируемый объект постоянного измерительного тока методом амперметра-вольтметра.
Измерение осуществляется по четырехпроводной схеме. Предусмотрена защита входных цепей от ЭДС самоиндукции и плавное размагничивание после отключения сетевого питания.
Конструктивно омметры выполнены в ударопрочном влагозащищенном корпусе из изоляционного материала. На лицевой панели прибора расположены кнопки для управления диапазоном измерений и клеммы для подключения объекта измерений. Для отображения результатов измерений в приборе предусмотрена буквенно-цифровая индикация. Корпус прибора имеет подвижную ручку для переноски.

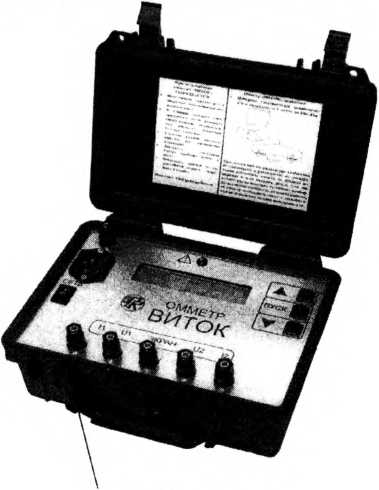

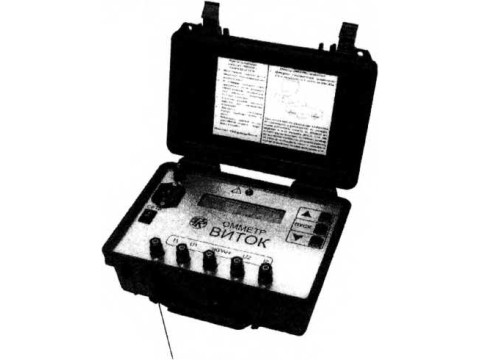

Общий вид омметра, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1
Место для нанесения оттисков клейм
Рисунок 1 - Общий вид омметра, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
имеет один уровень (низкий) - встроенное программное обеспечение.
Идентификационные данные метрологически значимого программного приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р
5лица 1 - Идентификационные данные встроенного ПО
|
' Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование 110 |
Vitok |
|
Номер версии (идентификационный номер ПО) |
не ниже 2 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
__ _____~_____________ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
1 (аимснование характеристики |
Значение |
|
1 1ределы измерений сопротивлений (единица младшего разряда, емр), Ом |
0,01 (0,000001) 0,1 (0,00001) 1 (0,0001) 10(0,001) 100 (0,01) 1000(0,1) 10000(1) 100000 (10) |
|
Измерительный ток. А, не более на пределах измерений, Ом 0,01 0.1 1 10 100 1000 10000 100000 |
1,5 1,5 0,25 0,25 2,5 10'3 2,5-10'3 2,5-10‘5 2,5 10’5 |
|
Пределы допускаемой основной приведенной погрешности. % : на пределах измерений. Ом 0,01 0,1 1 10 100 1000 10000 100000 |
±0,5 ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,5 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной (20±2 °C) до любой в пределах диапазона рабочих температур, в долях от пределов допускаемой основной погрешности измерений. |
1 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением напряжения питания па ±10 % от номинального значения, в долях от пределов допускаемой | основной погрешности измерений______ |
1 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением напряжения питания на± 10 % от номинального значения, в долях от пределов допускаемой основной погрешности измерений |
1 |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием помех электрического поля с напряженностью до 20 кВ/м, в долях от пределов допускаемой основной погрешности |
1 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха. % - атмосферное давление, кПа (мм. рт. ст.) - частота питающей сети, Гц - напряжение питающей сети переменного тока, В |
20 ± 2 от 30 до 80 от 84 до 106 (630-795) 50 ± 1 220,0 ± 4,4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
15 |
|
Потребляемая мощность, В А, не более |
90 |
|
Время установления рабочего режима в нормальных и рабочих условиях применения, мин, не более |
15 |
|
Продолжительность непрерывной работы без времени установления рабочего режима, ч, не менее |
16 |
|
Сопротивление изоляции в нормальных условиях применения, МОм, не менее |
20 |
|
Сопротивление защитного заземления, Ом. не более |
0,1 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
232 192 111 |
|
Масса, кг, не более |
4 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) - напряжение питающей сети переменного тока, В - частота питающей сети, Гц - напряженность электрического поля, кВ/м |
от 5 до 40 до 80 при 25 °C от 84 до 106 (630-795) 220 ± 22 50 ± 1 до 20 |
Знак утверждения типа
наносится фотохимическим или печатным способом на маркировочную планку, установленную на внешней стороне крышки корпуса омметра и печатным способом в центре титульного листа руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количц^ |
гво |
|
Омметр «ВИТОК» |
РУКЮ.411212.025 |
1 шт. | |
|
Кабель сетевой к персональному компьютеру |
- |
1 HIT. |
ж |
гЛверка
осуществляется по ГОСТ 8.366 с дополнениями, приведенными в разделе «Поверка» документа «Омметр «ВИТОК». Руководство по эксплуатации. РУКЮ.411212.025 РЭ», утвержденному ГЦИ СИ ФГУ «Пензенский ЦСМ» в части раздела 7 в 29.08.2007 г.
Основные средства поверки:
- катушка электрического сопротивления измерительная Р331
Номинальное значение сопротивления - 100000 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- катушка электрического сопротивления измерительная Р331
Номинальное значение сопротивления - 10000 Ом. класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- катушка электрического сопротивления измерительная Р331
Номинальное значение сопротивления -1000 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- катушка электрического сопротивления измерительная Р331
Номинальное значение сопротивления - 100 Ом. класс точности - 0.01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- катушка электрического сопротивления измерительная Р321
Номинальное значение сопротивления - 10 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- катушка элек трического сопротивления измерительная Р321
Номинальное значение сопротивления - 1 Ом, класс точности - 0.01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- катушка электрического сопротивления измерительная Р321
Номинальное значение сопротивления - 0,1 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- катушка электрического сопротивления измерительная Р310
Номинальное значение сопротивления - 0.01 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде)
- мера электрическая сопротивления многозначная типа Р3026-1 (регистрационный номер 8478-91 в Федеральном информационном фонде)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений '"Приведены в эксплуатационном документе.
Нормативные документы
1 Приказ Госстандарта №146 от 15.02.2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Другие Омметры
