Микроомметры ИКС-200А
| Номер в ГРСИ РФ: | РБ 03 13 6807 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Омметры |
| Производитель / заявитель: | ООО "Челэнергоприбор", г. Челябинск, |
|
Описание типа РБ 03 13 6807 18 [2019-02-18]
rb-03-13-6807-18_2019-02-18.pdf
|
Скачать |
Микроомметры ИКС-200А (далее - микроомметры) предназначены для измерения электрических сопротивлений постоянному току, в том числе электрического сопротивления контактов коммутационных устройств, контактных соединений, а также для измерений и контроля электрического сопротивления при производстве, ремонте и регламентном обслуживании низкоиндуктивных электрических аппаратов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6807 18 |
| Наименование | Микроомметры ИКС-200А |
| Год регистрации | 2018 |
| Номер сертификата | 12177 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-02-26 |
| Получатель сертификата | ООО "Челэнергоприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Челэнергоприбор"
Адрес: 454080, Челябинск, а/я 12796
Контакты: тел./факс 8 (351) 211-54-01, info@limi.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ПТМР.411212.021 МП (2017 г.). |
| Признание поверки | Первичная при выпуске из производста: Челябинский ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА)(НТК №11-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 6807 18 [2019-02-18]
rb-03-13-6807-18_2019-02-18.pdf
|
Скачать |
Описание типа
Назначение
Микроомметры ИКС-200А (далее - микроомметры) предназначены для измерения электрических сопротивлений постоянному току, в том числе электрического сопротивления контактов коммутационных устройств, контактных соединений, а также для измерений и контроля электрического сопротивления при производстве, ремонте и регламентном обслуживании низкоиндуктивных электрических аппаратов.
Описание
Микроомметры ИКС-200А выполняют измерение электрического сопротивления четырехзондовым (четырехточечным) методом. Во время изменения через токовые зонды по контролируемому участку цепи протекает стабильный ток известной силы. С помощью потенциальных зондов напряжение, создаваемое этим током на контролируемом участке цепи, поступает на вход микроомметра, где преобразуется в цифровой код. Микроконтроллер прибора, с учетом необходимых поправок, рассчитывает значение сопротивления и выводит его на индикатор, расположенный на внешней панели.
Прибор собран в пластиковом корпусе, имеющем гнезда для подключения соединительных проводов и разъем для подключения зарядного устройства. На поверхности корпуса имеется окно индикатора и кнопки управления.
Микроомметр работает от аккумуляторной литий-железо-фосфатной батареи.
Конструкция предусматривает возможность пломбирования корпуса прибора после его поверки для предотвращения несанкционированных вмешательств в схемы включений приборов.
Область применения: предприятия энергетики, производство и передача электроэнергии.

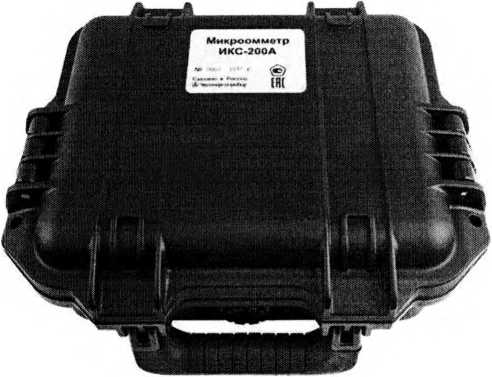

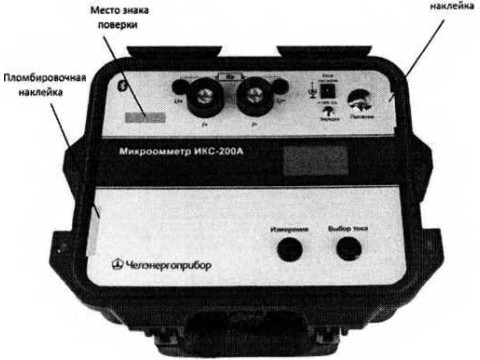

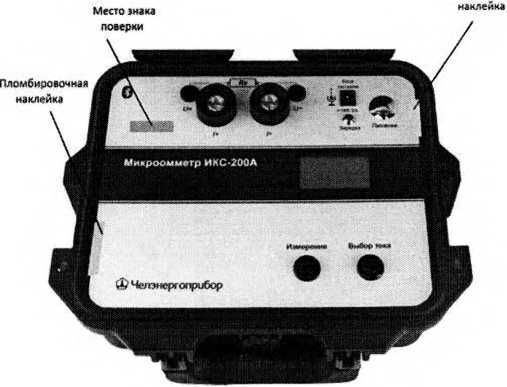

Внешний вид измерителей, места пломбирования и место нанесения знака поверки показаны на рисунке 1.
Пломбировочная
Рисунок 1
Программное обеспечение
Программное обеспечение прибора обеспечивает его работоспособность, выбор диапазона измерения, контроль измерительного тока. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IKS-200A |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 1.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
Уровень защиты программного обеспечения от непреднамеренных и менений высокий по Р 50.2.077-2014.
Технические характеристики
Общие метрологические и технические характеристики измерителей приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измеряемых электрических сопротивлений, Ом |
от 0,000001 до 0,1 |
|
Пределы измерения сопротивления при измерительном токе 100 А и 200 А |
от 0,000001 до 0,001 |
|
Пределы измерения сопротивления при измерительном токе 50 А |
от 0,000001 до 0,01 |
|
Пределы измерения сопротивления при измерительном токе 10 А |
от 0,000001 до 0,1 |
|
Пределы допускаемой основной относительной погрешности измерения сопротивления (R), % |
±[0,1+0,005(Rk7R-1)] |
|
Пределы допускаемой дополнительной относительной основной погрешности измерения сопротивления (R), при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 10 °C, % |
±[0,1+0,005(Rk*/R-1)] |
|
Пределы допускаемой дополнительной относительной основной погрешности измерения сопротивления (R), при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, % |
±[0,1+0,005(Rk7R-1)] |
|
Время готовности к работе после включения питания, с, не более |
5 |
|
Время одного измерения, с |
до 30 |
|
Интервал времени между измерениями, с, не менее |
10 |
|
* Rk - верхнее значение диапазона измерения сопротивления | |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон температур в нормальных условиях применения, °C |
от 15 до 25 |
|
Относительная влажность при нормальных условиях, % |
от 30 до 80 |
|
Диапазон рабочих условий атмосферного давления, кПа |
от 84 до 106,7 |
|
Диапазон рабочих температур, °C |
от -20 до +40 |
|
Относительная влажность воздуха при +30 °C, не более, % |
90 |
|
Диапазон температур транспортирования и хранения, °C |
от -25 до +55 |
|
Количество разрядов отображаемых на индикаторе |
5 |
|
Тип аккумулятора |
литий-железо-фосфатный |
|
Время заряда аккумуляторной батареи, ч, не более |
4 |
|
Потребляемая мощность при заряде аккумуляторной батареи, Вт, не более |
40 |
|
Напряжение постоянного тока на входе встроенного зарядного устройства, В |
18 |
|
Габаритные размеры прибора (длинахширина><высота), мм, не более |
305x245x115 |
|
Масса прибора без соединительных проводов, кг, не более |
4,2 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на лицевой панели измерителя, а также титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.
Комплектность
Комплектность измерителя приведена в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Микроомметр ИКС-200А |
- |
1 |
|
Соединительный провод со щупом в виде зажима типа «крокодил», обеспечивающий 4-проводную схему измерения |
- |
2 |
|
Руководство по эксплуатации |
ПТМР.411212.021 РЭ |
1 |
|
Паспорт |
ПТМР.411212.021 ПС |
1 |
|
Методика поверки (поставляется по требованию потребителя) |
ПТМР.411212.021 МП |
1 |
Поверка
осуществляется по документу ПТМР.411212.021 МП «Микроомметры ИКС-200А. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2017г.
Основные средства поверки:
однозначная мера электрического сопротивления Р310 номиналом 0,001 Ом, кл.т. 0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р310 номиналом 0,01 Ом, кл.т.0,01
(регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р321 номиналом 0,1 Ом, кл.т. 0,1
(регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р323 номиналом 0,0001 Ом, кл.т. 0,05
(регистрационный номер в Федеральном информационном фонде 1683-62);
однозначная мера электрического сопротивления Р331 номиналом 100 Ом, кл.т. 0,05
(регистрационный номер в Федеральном информационном фонде 1162-58);
магазин сопротивления Р4834 кл.т. 0,02 (регистрационный номер в Федеральном информационном фонде 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю сторону измерителя в виде голографической наклейки и в виде оттиска в паспорт или в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 23706-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимо
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. >бщис технические условия
ТУ 26.51.43-021-71693739-2017 Микроомметры ИКС-200А. Технические условия
Другие Омметры
