Устройства измерения напряжения в высоковольтной сети I-TOR (далее по тексту -устройства) предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6517 18
Наименование	Устройства измерения напряжения в высоковольтной сети I-TOR
Год регистрации	2018
Номер сертификата	11594
Дата регистрации	2018-03-01
Срок действия	2022-09-12
Получатель сертификата	ООО "АЙ-ТОР", г. Екатеринбург, Российская Федерация (RU)

Производитель / Заявитель

ООО "АЙ-ТОР"

Адрес: ул. Машинная, 42а, оф. 1002, 620080, г. Екатеринбург

Контакты: +7 (343) 351-76-08, info@i-tor.ru

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по МП 04-264-2017 (2017 г.).
Признание поверки	Первичная при выпуске из производства: УНИИМ (аттестат аккредитации - №RA.RU.311473, шифр поверительного клейма - С) (НТК № 02-18).

Поверители

Скачать

Описание типа РБ 03 13 6517 18 [2018-04-27]

rb-03-13-6517-18_2018-04-27.pdf

Скачать

Описание типа

Назначение Описание | КОПИЯ ВЕРНА //ООО «АЙ-ТОР» ДИРЕКТОР МЕДВЕДЕВ А V Программное обеспечение Технические характеристики Знак утверждения типа ХКОПИЯ ВЕРНА</h2> <h2>Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия устройств основан на методе резистивно-емкостного деления с последующей передачей сигнала низкого напряжения на блок обработки информации, где напряжение усиливается до нормированной величины, соответствующей масштабному преобразованию всего устройства.

Устройства состоят из компонента измерительного, канала связи и блока обработки информации.

Устройства выпускаются в следующих модификациях: I-TOR-6-U-l~y2, I-TOR-10-П-1-У2, I-TOR-6-U-2-y2 и I-TOR-10-П-2-У2, которые отличаются номинальным первичным напряжением: 6/У'З кВ или 10/V3 кВ, и типом установки: опорная - 1 или навинчиваемая - 2.

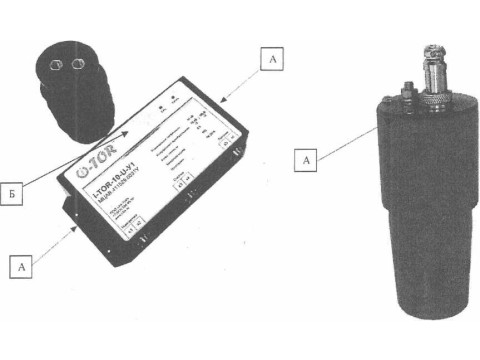

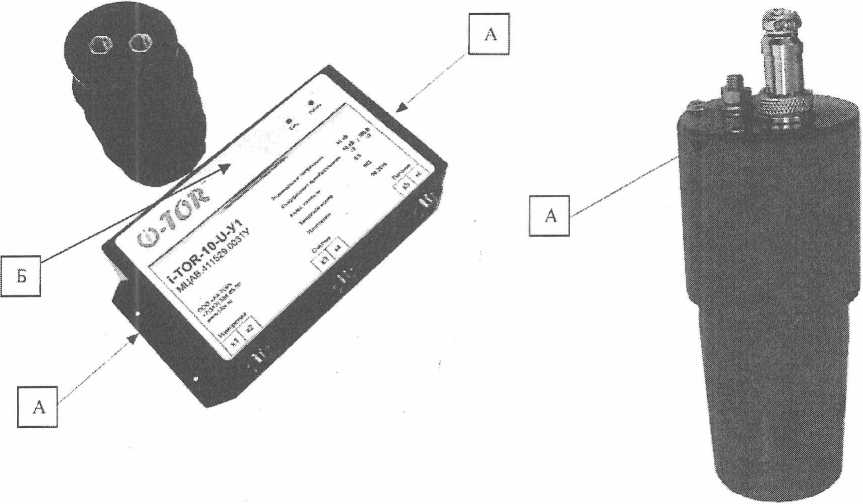

Общий вид средства измерений, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлен на рисунке 1.

Модификация с опорной установкой

Модификация с навинчиваемой установкой

Рисунок 1 - Общий вид средств измерений, место пломбировки от несанкциони доступа (А) и обозначение места нанесения знака поверки (Б)

| КОПИЯ ВЕРНА //ООО «АЙ-ТОР» ДИРЕКТОР МЕДВЕДЕВ А V

Для документов

Государственный реестр средств измерении Республики Беларусь

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Параметр	Значения
Номинальное первичное напряжение, кВ - модификации I-TOR-6-U-1-Y2 и I-TOR-6-U-2-Y2 - модификации I-TOR-10-U-1-Y2 и 1-TOR-10-U-2-Y2	б/\з 10/х'З
Номинальное вторичное напряжение, В	ЮОА'З
Класс точности по ГОСТ 1983-2015	0.5
Предельная мощность нагрузки, в диапазоне коэффициента мощности от 0,8 до 1,0, на выходе устройства, В-А	15
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значения
Параметры электрического питания:
- напряжения переменного тока, В	220+44
- частота переменного тока, Гц	50
Потребляемая мощность, Вт, не более	30
Габаритные размеры, мм, не более Компонента измерительного для опорного исполнения
- высота	120
- ширина	80
- длина	80
Компонента измерительного для навинчиваемого исполнения:
- высота	130
- ширина	80
- длина	80
Блока обработки информации
- высота	65
- ширина	252
- длина	150
Масса, кг, не более
- компонента измерительного для опорного исполнения	3,5
компонента измерительного для навинчиваемого исполнения
- блока обработки информации	5
Условия эксплуатации:
- температура окружающей среды, °C	от -40 до +50
- относительная влажность, %	до 98 при +25 °C
- атмосферное давление, кПа	от 84 до 106,7
Средний срок службы, лет	25
Средняя наработка на отказ, ч, не менее	160000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатацщ^л^—^

ХКОПИЯ ВЕРНА

Комплектность

' 'аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство измерения напряжения в высоковольтной сети I-TOR	МЦАВ.03.00.00.00	1 шт.
Паспорт	МЦАВ.411529.003 ПС	1 экз.
Руководство по эксплуатации	МЦАВ.411529.003 РЭ	1 экз.
Методика поверки	МП 04-264-2017	1 экз.

Поверка

осуществляется по документу’ МП 04-264-2017 «Устройства измерения напряжения в высоковольтной сети I-TOR. Методика поверки», утвержденному ФГУП «УНИИМ» 23.06.2017 г.

Основные средства поверки:

- эталон 2-го разряда по ГОСТ Р 8.746-2011;

- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель блока обработки информации или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/\3 до 750/УЗ кВ

МЦАВ.411529.003 ТУ «Устройство измерения напряжения I-TOR». Технические условия»
