Система «АСГО-С1» предназначена для автоматизированного отпуска нефтепродуктов и сжиженного углеводородного газа с измерением дозы топлива, отпускаемого потребителю, и осуществления наличных и безналичных (талоны, магнитные карты, электронные ключи типа Dallas, платежные терминалы) расчетов за нефтепродукты, газы, товары и услуги на автозаправочных станциях (АЗС) и автозаправочных газонаполнительных станциях (АЗГС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2825 08 |
| Наименование | Системы автоматизированного управления отпуском нефтепродуктов и регистрации платежей за сопутствующие товары АСГО-С1 |
| Год регистрации | 2008 |
| Номер сертификата | 7786 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2013-11-27 |
| Получатель сертификата | ОДО "АСГОН-Сервис", г. Молодечно Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОДО "АСГОН-Сервис"
Адрес: г. Молодечно
Контакты: тел/факс: 8-017-208-64-82
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1550-2006. |
Поверители
Скачать
|
Описание типа РБ 03 23 2825 08 [2013-10-31]
rb-03-23-2825-08_2013-10-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2825 08 [2006-08-07]
rb-03-23-2825-08_2006-08-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2825 08 [2009-03-27]
rb-03-23-2825-08_2009-03-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2825 08 [2008-01-01]
rb-03-23-2825-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Система «АСГО-С1» предназначена для автоматизированного отпуска нефтепродуктов и сжиженного углеводородного газа с измерением дозы топлива, отпускаемого потребителю, и осуществления наличных и безналичных (талоны, магнитные карты, электронные ключи типа Dallas, платежные терминалы) расчетов за нефтепродукты, газы, товары и услуги на автозаправочных станциях (АЗС) и автозаправочных газонаполнительных станциях (АЗГС).
Область применения - реализация нефтепродуктов, сжиженных углеводородных газов, товаров и услуг на автозаправочных (АЗС) и автогазозаправочных станциях (АГЗС).
Описание
Система обеспечивает восприятие информации от топливораздаточных колонок (ТРК) и газораздаточных колонок (ГРК), обработку электрических сигналов и выработку управляющих и реагирующих воздействий.
Устройства и соответствующее программное обеспечение, входящее в состав системы, осуществляют прием электрических сигналов и управление мультипродуктными и немультипродуктными) ТРК (ГРК).
Система «АСГО-С1» по функциональным характеристикам относится к группе активных системных кассовых суммирующих аппаратов (группа 3 по СТБ 1364.0-2007).
Система «АСГО-С1» имеет блочную архитектуру, включающую следующие основные компоненты:
- блок управления (БУ-01); // ,!(В! \
-монитор оператора (МО-01); II pTcL,"SI₽)
- табло индикации покупателя (ТП-01);
- клавиатуру (КЛ-01);
- печатающее устройство Epson TM-T88IV или Epson TM-U220;
- денежный ящик.
Место нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки приведено в приложении А настоящего описания типа.
1 - Блок управления системы;
2 - Чекопечатающее устройство;
3 - ТРК(ГРК);
4 - Табло индикации покупателя;
5 - Монитор оператора;
6 - Клавиатура;
7 - Гнездо приёмника электронного ключа доступа к системе.
Рисунок 1- Система автоматизированного управления отпуском нефтепродуктов и регистрации платежей за сопутствующие товары «АСГО-С1» совместно с топливораздаточной колонкой
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности системы, находящейся в эксплуатации на АЗС: - при использовании на ТРК при минимальной дозе, % - при использовании на ТРК при дозах, более минимальной, % Пределы допускаемой относительной погрешности системы при использовании ГРК на АГЗС, % |
±0,5 ±0,25 ±1 |
|
Диапазон задания дозы топлива, л |
от 1 до 999 |
|
Напряжение питания от сети переменного тока, В |
от 195,5 до 253 |
|
Потребляемая мощность, В А, не более |
100 |
|
Рабочие условия эксплуатации: | |
|
- температура, °C |
от 10 до 35 |
|
- относительная влажность, %, не более |
80 |
|
Габаритные размеры, мм, не более: | |
|
- блок управления БУ-01 |
320x250x65 |
|
- монитор оператора МО-01 |
200x125x55 |
|
- клавиатура КЛ-01 |
250x220x50 |
|
- табло индикации покупателя ТП-01 |
185x75x35 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP20 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом и на переднюю панель корпуса блока управления методом шелкографии.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Блок управления (БУ-01) |
1 |
|
Чекопечатающее устройство |
1 |
|
Монитор оператора (МО-01) |
1 |
|
Клавиатура (КЛ-01) |
1 |
|
Табло индикации покупателя (ТП-01) |
1 |
|
Комплект кабелей |
1 |
|
Комплект эксплуатационных документов | |
|
Методика поверки системы МРБ МП. 1550-2006 | |
|
Упаковка |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 690301783.001-2006 "Системы автоматизированного управления отпуском нефтепродуктов и регистрации платежей за сопутствующие товары АСГО-С1". Технические условия".
ГОСТ 12997-84 "Изделие ГСП. Общие технические условия".
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Методы испытаний".
МРБ МП. 1550-2006 "Система автоматизированного управления отпуском нефтепродуктов и регистрации платежей за сопутствующие товары АСГО-С1. Методика поверки".
Заключение
Системы автоматизированного управления отпуском нефтепродуктов и регистрации платежей за сопутствующие товары АСГО-С1 соответствуют требованиям ТУ BY 690301783.001-2006, ГОСТ 12997-84, ГОСТ 12.2.091-2002.
Межповерочный интервал - не более 12 месяцев (для систем, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
ОДО «АСГОН-Сервис»,
222310, Минская обл., г. Молодечно, ул. Ларина, 4.
тел/факс: 8-017-208-64-82
Начальник НИЦИСИиТ БелГИМ
Директор ОДО "АСГОН-Сервис" С.Л. Герин
Приложение А (обязательное)

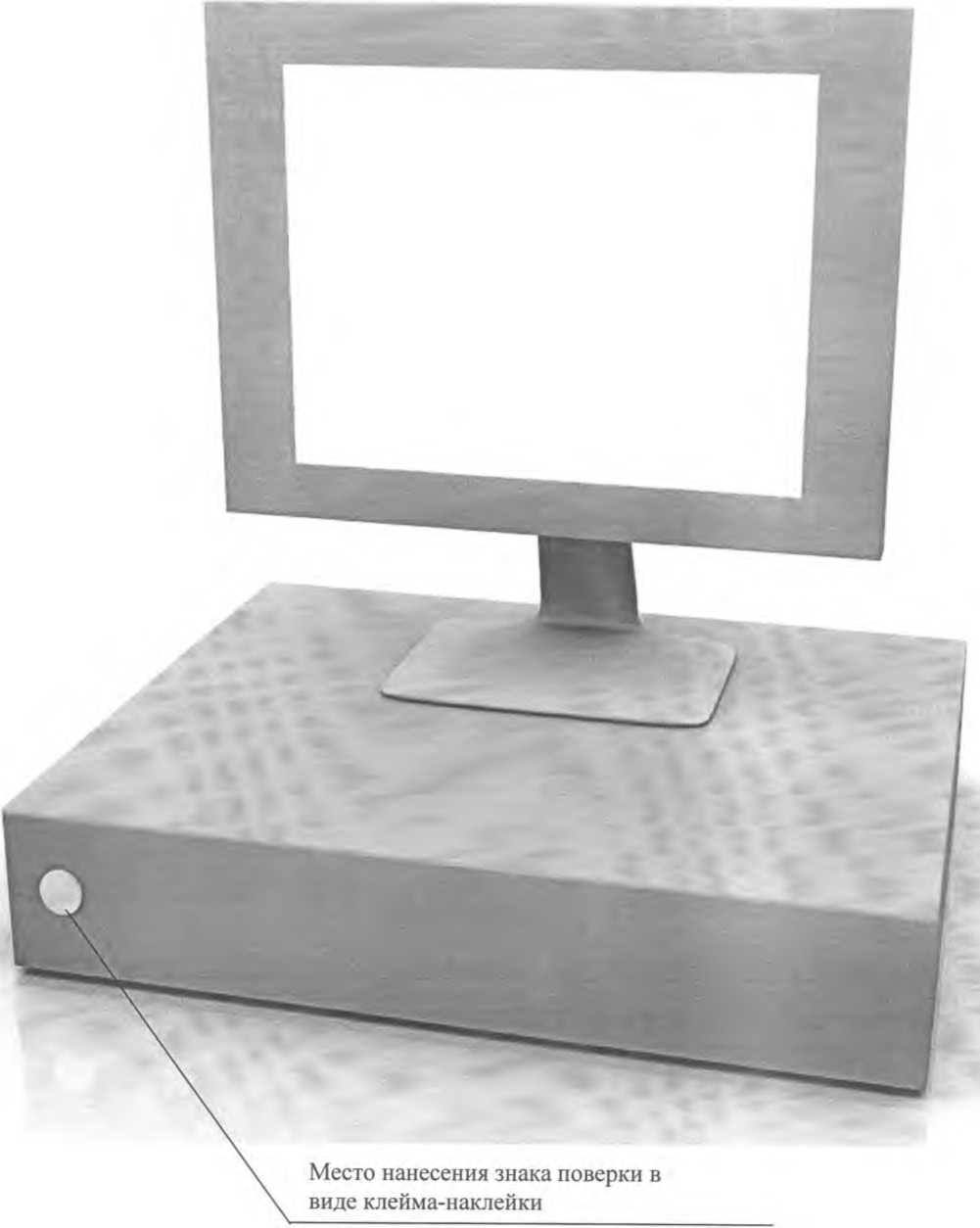

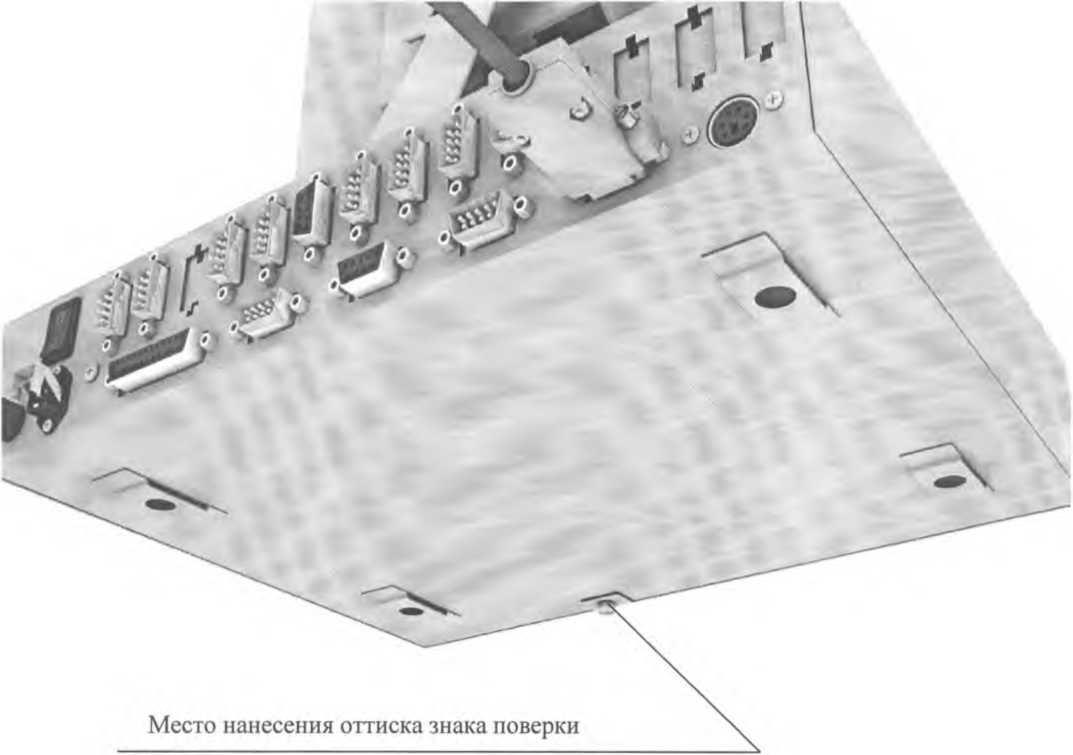

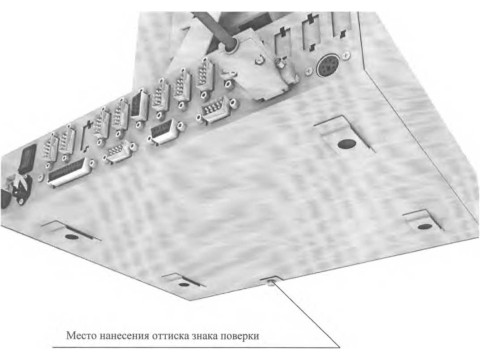

Место нанесения знака поверки в виде клейма-наклейки и оттиска знака поверки
