Описание типа
Назначение
Измерители-регуляторы МТ2 (далее - приборы) предназначены для одноканального или многоканального измерения и регулирования температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
Для измерения температуры приборы используются совместно с термопреобразователями сопротивления (ТС) по ГОСТ 6651- 2009, СТБ EN 60751-2011 и термоэлектрическими преобразователями (ТП) по СТБ ГОСТ Р 8.585-2004. Для измерения других физических величин приборы используются совместно с преобразователями этих величин в унифицированный электрический сигнал по ГОСТ 26.011-80.
Приборы используются в составе измерительных систем и систем автоматизации технологических процессов совместно с измерительными преобразователями физических величин, являющихся параметрами технологических процессов, и исполнительными устройствами (нагревателями, охладителями, исполнительными механизмами с постоянной скоростью и т.д.).
Область применения: системы контроля и автоматического регулирования параметров технологических процессов в различных отраслях промышленности и сельского хозяйства.
Описание
Приборы состоят из следующих функциональных узлов:
- входной измерительный блок;
- блок аналого-цифрового преобразования (АЦП);
микропроцессорный блок;
блок индикации и клавиатуры;
блок регулирующих устройств;
блок питания.
Принцип действия основан на том, что входной измерительный блок осуществляет усиление входных сигналов, автоматическую компенсацию сопротивления линии связи с ТС и температуры свободных концов ТП.
Блок АЦП производит преобразование аналоговых сигналов, поступающих с входного измерительного блока, в цифровой код. Микропроцессорный блок осуществляет пинеаричщтито НСХ первичных преобразователей, вычисление величины управляющего воздейст^жЛёЙОа-ка регулирующих устройств, управление блоком индикации и клавиатуры и 6toi(o4(^ry™i^
докует рующих устройств. Блок питания производит фильтрацию напряжения сети питания и обеспечивает питание всех функциональных узлов прибора.
Приборы обеспечивают автоматическую компенсацию сопротивления линии связи при трехпроводной схеме подключения ТС и сопротивлении каждого провода связи не более 5 Ом. а также автоматическую компенсацию температуры свободных концов ТП.
Приборы имеют регулирующие устройства, с помощью которых осуществляется коммутация электрических силовых цепей или цепей управления исполнительных устройств. В качестве регулирующих устройств используются электромеханические или электронные реле, транзисторы, элементы ТТЛ или КМОП.

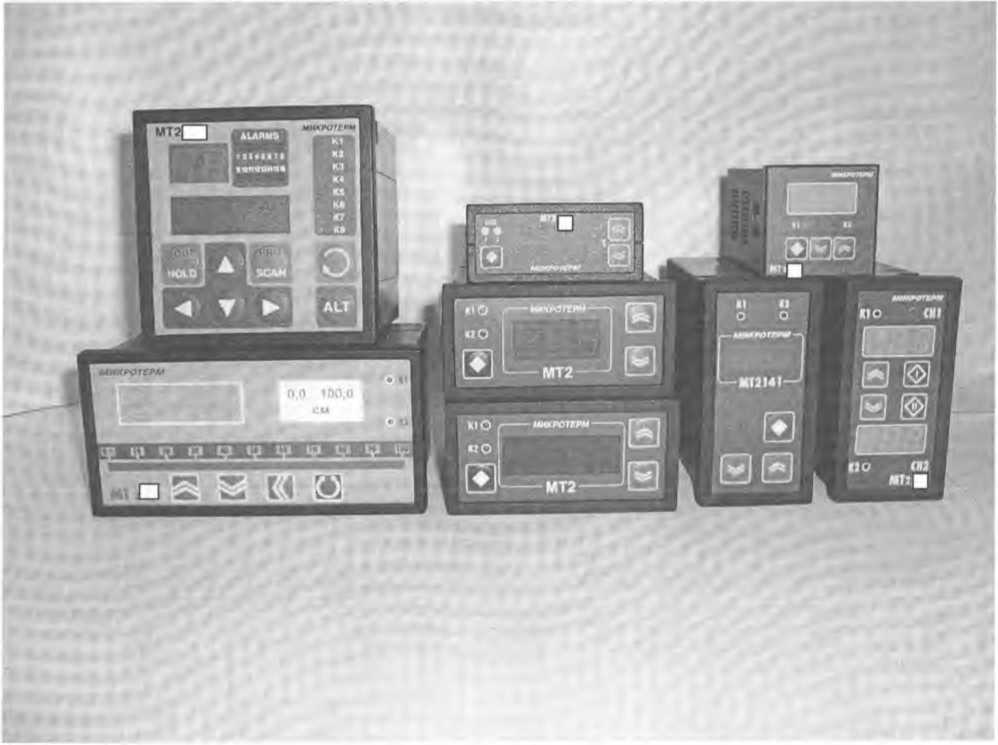

Внешний вид модификаций измерителя-регулятора приведен на рисунке 1.
Рисунок 1 - Внешний вид измерителя-регулятора
Приборы имеют модификации и исполнения в зависимости от:
количества измерительных каналов (от 1 до 8);
количества разрядов индикатора для отображения значения измеряемой величины (3 или 4);
количества цифровых индикаторов (1 или 2);
типа корпуса прибора;
вида входного сигнала (типа первичного преобразователя);
закона регулирования и типа регулирующих устройств;
напряжения питания;
наличия опций;
основной приведенной погрешности измерения (±0.25 % или ±0.5 %). В качестве опций приборы могут иметь выходы для подключения устройс. ции, дополнительные цифровые входы, интерфейс RS-232 или RS-485, встроенный измерительный цифроаналоговый преобразователь (ЦАП).
Структурная схема обозначений приборов приведена ниже.
МТ2 Модификация
Исполнение
Опции - Основная погрешность
XXX
11*
---->
Количество цифровых индикаторов (1 или 2)
Количество разрядов индикатора (3 или 4)
Максимальное количество аналоговых входов (от 1 до 8)
Исполнение
Модификация
Модификации приборов приведены в таблице 1.
Таблица 1
|
Модификация прибора |
Тип корпуса прибора | |||||
|
В |
D |
н |
R |
S |
V | |
|
МТ2131 |
+ |
+ |
+ |
+ |
+ |
4- |
|
МТ2141 |
+ |
4- |
+ |
+ |
+ |
4- |
|
МТ2132 |
+ |
+ |
-1- |
- |
4- |
4- |
|
МТ2142 |
+ |
+ |
+ |
- |
4- |
4- |
|
МТ2232 |
+ |
+ |
+ |
- |
4- |
4- |
|
МТ2242 |
+ |
+ |
+ |
- |
4- |
4- |
|
МТ2842 |
+ |
+ |
- |
- |
- |
- |
Примечание - Знак "+" означает наличие данной модификации, знакозначает отсутствие
данной модификации.
।-------------------1----------1---------------11--------► номер опции
| J7 J5 ф J8 | J9 I JiO | Л1 - код в таблице приложения А
1 (Пз X X) 2 (X) 3 (щ X) 4 (X) 5 (X)
| * Выход ЦАП
’----------► Интерфейс
--------------- ► Цифровой вход
------------► Индикатор
-- —1— ------------—----———► Сигнализирующее устройство
........................... ——-— ...........—-----—--► Тип сигнализации
В обозначении исполнений и опций "п" стик.
- это количество одинаковых i-ых xapaj
россга} I
I вЙадГв WMHia / h \ РупуОлики !
Основная погрешность:
"0,5" означает, что пределы основной приведенной погрешности прибора равны ±0,5 %;
"0,25" означает, что пределы основной приведенной погрешности прибора равны ±0,25 %.
Ограничение несанкционированного доступа к параметрам настройки прибора осуществляется путем введения пароля.
Схема с указанием мест для нанесения знака поверки в виде клейма-наклейки приведена в Приложении Б к Описанию типа.
Основные технические и метрологические характеристики
Масса прибора без упаковки в зависимости от корпуса прибора соответствует данным, приведенным в таблице 2.
Таблица 2
|
Модификация прибора |
Масса в зависимости от корпуса прибора, г, не более | |||||
|
В |
D |
Н |
R |
S |
V | |
|
МТ2131 |
550 |
550 |
350 |
150 |
200 |
350 |
|
МТ2141 |
550 |
550 |
350 |
150 |
200 |
350 |
|
МТ2132 |
600 |
600 |
350 |
- |
200 |
350 |
|
МТ2142 |
600 |
600 |
350 |
- |
200 |
350 |
|
МТ2232 |
650 |
650 |
400 |
- |
200 |
400 |
|
МТ2242 |
650 |
650 |
400 |
- |
200 |
400 |
|
МТ2842 |
850 |
850 |
- |
- |
- |
- |
Полная мощность, потребляемая прибором от сети электропитания, соответствует данным, приведенным в таблице 3.
пазона входного сигнала,
Таблица 3
|
Модификация прибора |
Потребляемая мощность, В-A, не более | |||||
|
Корпус"В" |
Корпус"D" |
Корпус "Н" |
Корпус "R" |
Корпус "S" |
Корпус "V" | |
|
МТ2131 |
7,5 |
7,5 |
4,0 |
3,0 |
3,5 |
4,0 |
|
МТ2141 |
7,5 |
7,5 |
4,0 |
3,0 |
3,5 |
4,0 |
|
МТ2132 |
8,0 |
8,0 |
5,0 |
- |
5,0 |
5,0 |
|
МТ2142 |
8,0 |
8,0 |
5,0 |
- |
5,0 |
5,0 |
|
МТ2232 |
8,5 |
8,5 |
6,0 |
- |
5.0 |
6,0 |
|
МТ2242 |
8,5 |
8,5 |
6,0 |
- |
5,0 |
6,0 |
|
МТ2842 |
9,0 |
9,0 |
- |
- |
- |
- |
Пределы основной приведенной погрешности измерения входного сигнала у0, % от диа-
±0,25 или ±0,5 (в соответствии с таблицей 4).
Пределы допускаемой основной приведенной погрешности преобразования измеренных
значений в выходной аналоговый сигнал у0 цап, % от диапазона выходного сигнала,
.±0,5.
Диапазоны измерений температуры для приборов, работающих от ТС, находятся в пределах, указанных в таблице 5.
Диапазоны измерений температуры для приборов, работающих от ТП, находятся в пределах, указанных в таблице 6.
Диапазоны измерений для приборов, работающих от других первичных шэеобразовате-лей, находятся в пределах, указанных в таблице 7.
oeeeml
Таблица 4
|
Первичный преобразователь или входной сигнал |
Пределы допускаемой приведенной основной погрешности прибора, % | |
|
±0,25 |
±0,5 | |
|
Термоэлектрические преобразователи |
- |
± |
|
Термопреобразователи сопротивления (диапазон измерений содержит от 250 до 500 дискретных точек) |
- |
+ |
|
Термопреобразователи сопротивления (диапазон измерений содержит более 500 дискретных точек) |
+ |
+ |
|
Входной сигнал постоянного тока или напряжения (диапазон измерений содержит от 250 до 500 дискретных точек) |
- |
+ |
|
Входной сигнал постоянного тока или напряжения (диапазон измерений содержит более 500 дискретных точек) |
+ |
+ |
Примечание - Знак "+" означает ниличие исполнения, а знак означает отсутствие исполнения
Таблица 5
|
Тип ТС по ГОСТ 6651-94 |
Диапазон измерений температуры, °C | |||
|
МТ2ХЗХ |
МТ2Х4Х | |||
|
Дискретность 1°С |
Дискретность 0,1 °C |
Дискретность 1°С |
Дискретность 0,1 °C | |
|
ТСП |
От -99 до 600 |
От -19,9 до 99,9 |
От -ЮОдобОО |
От -99,9 до 200,0 |
|
тем |
От -50 до 200 |
От -19,9 до 99,9 |
От -50 до 200 |
От -50,0 до 200,0 |
|
ТСН |
- |
От -19,9 до 99,9 |
- |
От -60,0 до 180,0 |
Таблица 6
|
Диапазон измерений температуры, °C | ||
|
МТ2ХЗХ |
МТ2Х4Х | |
|
А |
- |
От 0 до 2200 |
|
В |
- |
От 600 до 1600 |
|
Е |
От -99 до 700 |
От -200 до 700 |
|
J |
От-99 до 750 |
От -200 до 750 |
|
К |
От -99 до 999 |
От -200 до 1200 |
|
L |
От -99 до 600 |
От -200 до 600 |
|
М |
- |
От -200 до 100 |
|
N |
- |
От -270 до 1200 |
|
R |
- |
От 0 до 1300 |
|
S |
- |
От 0 до 1300 |
|
т |
От-99 до 350 |
От -200 до 350 |
Таблица 7
|
Модификация прибора |
Диапазон измерений физической величины |
|
МТ2ХЗХ |
От -199 до 999 с десятичной точкой в. любом разряде |
|
МТ2Х4Х |
От -1999 до 9999 с десятичной точкой в любом разряде |
Пределы дополнительной приведенной погрешности измерения входного сигнала при изменении температуры окружающего воздуха на каждые 10 °C.... при изменении напряжения питания..............................................
' [ГодударстиЛ/реестр]
I средств измерений I \ Республики Беларусь ! к \Дм документов/с
Пределы дополнительной приведенной погрешности преобразования измеренных значений в выходной аналоговый сигнал
- при изменении температуры окружающего воздуха на каждые 10 °C.........О,5уо цап
при изменении напряжения питания...................................................О,5уо цап
Допускаемые отклонения напряжения питания в зависимости от исполнения прибора (код J6 в таблице приложения А) приведены в таблице 8.
Таблица 8 __________________________________________________
|
Код J6 |
Номинальное напряжение питания, В |
Частота, Гц |
Допускаемые отклонения | |
|
напряжения, В |
частоты, Гц | |||
|
А |
230 |
50 |
±23 |
±0,5 |
|
В |
ПО |
50 |
±11 |
±0,5 |
|
С |
230 |
50 |
От -140 до±20 |
±0,5 |
|
D |
18 |
- |
±6 |
- |
|
Е |
12 |
50 |
От -3 до ±6 |
±0,5 |
Входные сопротивления
- каналов напряжения по ГОСТ 26.011-80 или термопар, кОм, не менее.... 10, каналов тока, Ом, не более..........................................................100.
Нагрузочные сопротивления выходов ЦАП и непрерывных регулирующих выходов соответствуют таблице 9.
Таблица 9 _________________________________________________________________
|
Диапазон выходного сигнала |
Нагрузочное сопротивление, Ом |
|
От 0 до 5 мА |
Не более 2000 |
|
От 0 до 20 мА |
Не более 500 |
|
От 4 до 20 мА |
Не более 500 |
|
От 0 до 1 В |
Не менее 500 |
|
От 0 до 5 В |
Не менее 1000 |
|
От 0 до 10В |
Не менее 2000 |
Приборы обеспечивают ввод и хранение в энергонезависимой памяти параметров закона регулирования. Номенклатура параметров для позиционного и ПИД регулирования приведена в таблице 10.
Таблица 10
|
Позиционное регулирование | ||
|
Наименование параметра |
Допускаемые значения параметра | |
|
Задание Z (задается в значениях и с дискретностью измеряемой величины) |
Любое значение в пределах диапазона измерений прибора | |
|
Зона возврата Дв (задается в значениях и с дискретностью измеряемой величины) |
В пределах от 0 до значения, соответствующего диапазону измерений | |
|
Направление регулирования |
Прямое или обратное | |
|
ПИД регулирование | ||
|
Наименование параметра |
Допускаемые значения параметра | |
|
Задание Z (задается в значениях и с дискретностью измеряемой величины) |
Любое значение в пределах диапазона измерений прибора | |
|
Коэффициент пропорциональности Кп, %/размерность измеряемой величины |
В пределах от 0,1 до 99,9 для МТ2ХЗХ и от 0,1 до 999,9 для МТ2Х4Х | |
|
Постоянная времени интегрирования Tj, с или |
В пределах от 0 до 999 для МТ2ХЗХ или от 0 | |
|
мин. |
до 9999 для МТ2Х4Х | |
|
Постоянная времени дифференцирования Та, с или мин. |
В пределах от 0 до 999 для МТ2ХЗ^ц5ш/^р^ до 9999 для MT2X4X# AJg/ | |
Продолжение таблицы 10
|
Наименование параметра |
Допускаемые значения параметра |
|
Период ШИМ (для ПИД ШИМ), с |
В пределах от 1 до 600 |
|
Время полного хода (для ПИД шагового), с |
В пределах от 1 до 600 |
|
Примечания 1 Для приборов с ПИД регулированием вместо коэффициента пропорциональности Кп может задаваться зона пропорциональности Лп, которая определяется как величина, обратная Кп (т.е. Дп=1/Кп). Зона пропорциональности Дп задается в значениях и с дискретностью измеряемой величины в пределах от нуля до значения, соответствующего диапазону измерений. 2 Задание Tj=O или Td=0 означает отключение соответственно интегральной или дифференциальной составляющей ПИД закона регулирования. 3 По согласованию с потребителем области допускаемых значений параметров приборов могут быть расширены или уменьшены. | |
Время установления рабочего режима, мин., не более
Время реакции на изменение входного сигнала, с, не более
Диапазон температур окружающего воздуха при эксплуатации, °C,.............от 5 до 50.
Средний срок службы, лет, не менее
Знак утверждения типа
Знак утверждения типа наносится методом штемпельной печати на паспорт прибора.
Комплектность
Комплект поставки приведен в таблице 11.
Таблица 11
|
Наименование |
Количество |
Примечание |
|
Измеритель - регулятор МТ2 |
1 шт. | |
|
Стяжка крепежная |
2 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки МП.МН 1032-2001 |
1 экз. |
На партию приборов или количество экземпляров по заказу потребителя |
Технические документы
ТУ РБ 190055458.001-2001 "Измерители-регуляторы МТ2. Технические условия".
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МП.МН 1032-2001 "Измерители-регуляторы МТ2. Методика поверки"
документов
Государственный реестр средств из^овний Республик». Беларусь
Заключение
Измерители регуляторы МТ2 соответствуют требованиям технических условий ТУ РБ 190055458.001-2001, ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский
Испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
Смотрите также
