Теплосчетчики ТП2010

Назначение

Теплосчетчики ТП2010 (далее - теплосчетчики) предназначены для измерения тепловой энергии и массы насыщенного и перегретого пара и конденсата (далее - теплоносителя) в системах парового теплоснабжения на источниках теплоты и у потребителя.

Теплосчетчики могут применяться как для коммерческого, так и для технического учета.

Описание

Теплосчетчики по конструктивному решению являются составными (см. раздел «Комплектность»).

Алгоритмы вычисления массового расхода и массы теплоносителя, реализованные в теплосчетчиках, - согласно ГОСТ 8.586.

Алгоритмы вычисления тепловой мощности и тепловой энергии - согласно МИ 2451

Описание типа средства измерений

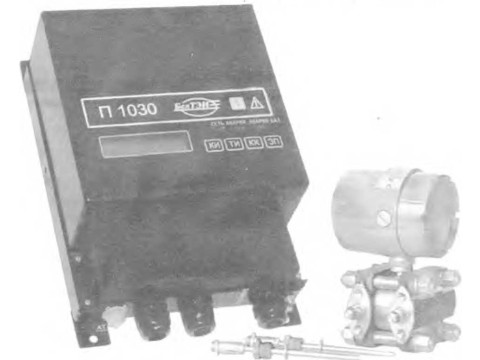

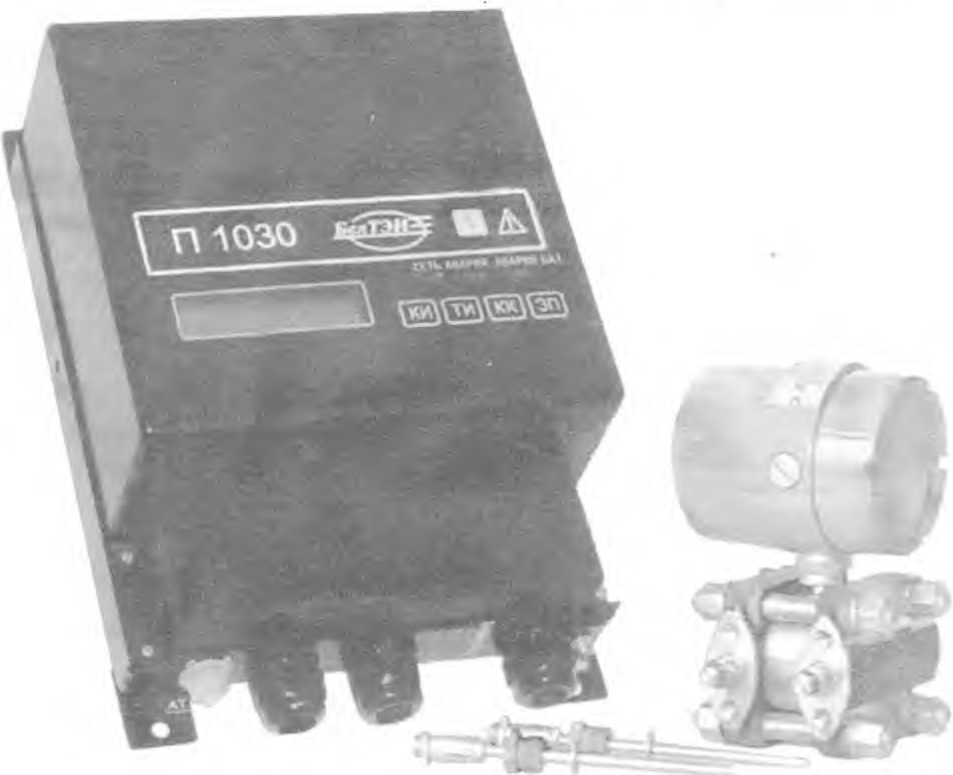

Общий вид теплосчетчиков приведен на рисунке 1.

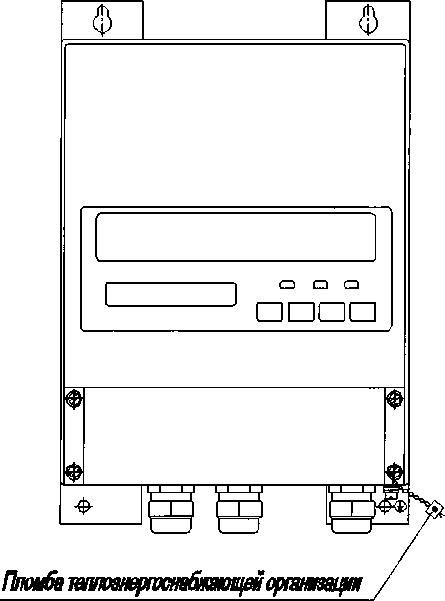

Схема пломбировки теплосчетчиков приведена в приложении А.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Метрологические характеристики

Теплосчетчики обеспечивают измерение входных сигналов от первичных преобразователей, их преобразование в цифровую форму с последующим вычислением и индикацией следующих параметров:

а) тепловой энергии, ГДж;

б) массы теплоносителя, т;

в) тепловой мощности, ГДж/ч;

г) массового расхода теплоносителя, т/ч:

д) '• '• .жиратур Л ■ с. uioi            .

е) температуры холодной воды, °C;

ж) избыточного давления теплоносителя, МПа;

з) избыточного давления холодной воды.

Пределы основной относительной погрешности измерения массового расхода и массы теплоносителя не должны превышать:

- ± 4 % в диапазоне измерений от 20 до 30 % с одним дифманометром в канале измерения перепада давления;

- ± 3 % в диапазоне измерений от 10 до 30 % с двумя дифманометрами в канале измерения перепада давления;

- ± 2,5 % в диапазоне измерений от 30 до 100 %.

Пределы основной относительной погрешности измерения тепловой мощности и тепловой энергии не должны превышать:

- ± 5 % в диапазоне расходов теплоносителя от 10 до 30 % с одним дифманометром в канале измерения перепада давления;

- ± 4 % в диапазоне расходов теплоносителя от 30 до 100 % с одним дифманометром в канале измерения перепада давления;

- ± 4 % в диапазоне расходов теплоносителя от 10 до 100 % с двумя дифманометрами в канале измерения перепада давления.

Пределы основной абсолютной погрешности измерения температуры теплоносителя и холодной воды не должны превышать значения, определяемого по формуле, °C:

А/= ±(0,3+ 0,005/);

где t - измеренное значение температуры теплоносителя или холодной

воды, °C.

Пределы допускаемой основной относительной погрешности измерения избыточного давления теплоносителя не должны превышать ± 1 % в диапазоне от 26 до 100 % от верхнего предела измерения датчика давления

Технические характеристики

Электрическое питание теплосчетчиков осуществляется от сети переменного тока напряжением 2201Ц В и частотой (50 ± 1) Гц.

Мощность потребления теплосчетчиков не более 10 В-А.

Масса составных частей теплосчетчика:

Описание типа средства измерений

- преобразователей измерительных Сапфир-22М, термопреобразователей сопротивления и сужающего устройства - согласно соответствующей конструкторской документации.

Габаритные размеры теплосчетчика:

- преобразователя-вычислителя П 1030 - не более 280 х 180 х 97 мм;

- преобразователей измерительных Сапфир-22М, термопреобразователей сопротивления и сужающего устройства - согласно соответствующей конструкторской документации.

Средняя наработка на отказ теплосчетчиков с учетом технического обслуживания должна быть не менее 25 000 ч.

Средний срок службы теплосчетчика - 10 лет.

Среднее время восстановления работоспособного состояния -10 ч.

По требованиям безопасности теплосчетчики соответствуют

ГОСТ 12.2.091 для класса I при категории монтажа II и степени загрязнения 1.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель преобразователей-вычислителей П 1030 методом наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки теплосчетчиков включает в себя:

- преобразователь-вычислитель П 1030/2 или П 1030/6 ТУ BY 100145188.501-2005 - 1 шт.;

- преобразователь измерительный разности давления Сапфир-22М-ДД ТУ 25-2472.0049-89;

- преобразователь измерительный избыточного давления Сапфир-22М-ДИ ТУ 25-2472.0049-89;

- термопреобразователь сопротивления ТСП-Н кл. В или выше по ТУРБ 144 318 73.001-97;

- сужающее устройство (диафрагма) по ГОСТ 8.563.1;

- паспорт - 1 шт.;

_ ру__у^во ,T.C4ny_QUTTW , i TJTT .

— методика поверки - - 1 шт.;                                          \

- упаковка - 1 комплект;

Примечания.

1 Количество преобразователей измерительных разности давления и избыточного давления, термопреобразователей сопротивления и сужающих устройств определяется конфигурацией теплосчетчика.

2 Допускается комплектование теплосчетчиков преобразователями измерительными разности давления и избыточного давления, термопреобразователями сопротивления других типов, имеющими метрологические характеристики не хуже, чем у указанных приборов, соответствующими по условиям эксплуатации требованиям настоящих технических условий и внесенными в реестр средств измерений Республики Беларусь.

3 Сужающее устройство (диафрагма) может изготавливаться потребителем самостоятельно.

4 При поставке партии преобразователей в один адрес руководство по эксплуатации и методика поверки поставляются из расчета 1 экземпляр на 3 изделия.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

ГОСТ 12.2.091-2002 «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие требования»

ГОСТ 8.586.1 «Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования»

ГОСТ 8.586.2 «Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования»

ГОСТ 8.586.5 «Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений»

МИ 2451-98 «Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя»

«Теплосчетчики ТП2010. Технические условия»

ТУРБ 100145188.501-2001.

«Теплосчетчики ТП2010. Методика поверки» МП.ВТ.018-2001.

Заключение

Теплосчетчики ТП2010 соответствуют требованиям ГОСТ 12997, ГОСТ 12.2.091 и технических условий ТУ РБ 100145188.501-2001.

Испытательный центр:

Витебский центр стандартизации, метрологии и сертификации.

Адрес: 210015, г. Витебск, ул. Б. Хмельницкого, 20.

Телефон/факс: (0212) 23 51 31.
