Преобразователи давления измерительные PC и PR
| Номер в ГРСИ РФ: | РБ 03 04 1896 09 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО «НПЦ «Европрибор», г. Витебск |
Преобразователи давления измер значены для непрерывного преобразован статического давления, разности давлеш сигналы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 1896 09 |
| Наименование | Преобразователи давления измерительные PC и PR |
| Год регистрации | 2009 |
| Номер сертификата | 7798 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2014-09-29 |
| Получатель сертификата | ООО "НПЦ Европрибор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "НПЦ Европрибор"
Адрес: 210004, г. Витебск, ул. М.Горького, д.42А
Контакты: (0212)34-87-87, 33-55-15, 34-97-97, www.epr.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.ВТ.144-2006 |
Поверители
Скачать
|
Описание типа РБ 03 04 1896 09 [2009-08-11]
rb-03-04-1896-09_2009-08-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1896 09 [2007-06-29]
rb-03-04-1896-09_2007-06-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1896 09 [2008-07-28]
rb-03-04-1896-09_2008-07-28.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измер значены для непрерывного преобразован статического давления, разности давлеш сигналы.
Преобразователи применяются в уровня, плотности жидкостей функциона областях промышленности, энергетики и
Описание
Первичным измерительным прео модуль, отделенный от среды измерения костью. Конструкция тензомодуля тара ударных воздействий измеряемым давлен Электронная схема помещена в полнениях. Электронная схема в корпуса дом со степенью защиты IP65, IP68 (в за! единения) и обеспечивает преобразована выходной сигнал: аналоговый от 0 до 5 протоколов HART и Manchester-2 (дш RS-232 (для модификации АРС-ЮОЕ).
Преобразователи модификаций PC-26ED, PC-16ED предназначены для абсолютного давления газов и жидкосте] точного давления могут также применят открытых емкостях.
Преобразователи модификаций 25S.Smart, РС-28Р, PC-SP-50 предназна1 ния жидкостей в электрический выходной
Преобразователи модификаций APR-2200D, APR-2000G, APR-2000Y щ ний жидкостей и газов в электрический применяться в системах измерения ра APR-2200, APR-2000Y могут также при
словиям ТУ РБ 390171150.001-2004 Совместного об-зстью «АПЛИСЕНС» (СООО «АПЛИСЕНС»), Респуб-
СТЬ ПРИМЕНЕНИЯ
ительные PC и PR (в дальнейшем преобразователи) предна-ия значений разрежения, абсолютного, избыточного и гидро-1Й газов и жидкостей в электрические аналоговые выходные
системах учета энергоресурсов, расхода жидкостей и газов, льно связанных с давлением или разностью давлений во всех коммунального хозяйства.
бразователем является пьезорезистивный кремниевый тензо-разделительной мембраной и заполненной специальной жид-нтирует устойчивость измерительного преобразователя от ием и от перегрузки по давлению.
корпусе, который производится в пяти конструктивных ис-х исполнений PD, PZ, ZK, РК залита силиконовым компаун-шсимости от модификации и выбранного электрического core низкоуровневого сигнала с первичного преобразователя в мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В и стандартов многопредельных преобразователей), сигнал интерфейса
PC-28, PC-28G, PC-50, АРС-2000, РС-26Е, АРС-ЮОЕ, 1реобразования значения избыточного давления, разрежения, й в электрический выходной сигнал. Преобразователи избы-ься для измерения гидростатического давления жидкостей в
PC-SG-25, PC-SG-16, PC-SG-25S, PC-SG-25.Smart, PC-SG-гены для преобразования значения гидростатического давле-i сигнал.
PR-28, PR-50, PR-54, PR-50G, APR-2000, APR-2200, зедназначены для преобразования значения разности давле-зыходной сигнал. Преобразователи разности давлений йогуг схода газов и жидкостей. Преобразователи модификаций меняться для измерения значений гидростатического давле-лист 1 из 20 V "''///
Описание типа средств измерений ния жидкостей в закрытых емкостях, находящихся под давлением. Преобразователи модификации APR-2200D могут также применяться для измерения плотности жидкостей.
По возможности перестройки диапазона измерения преобразователи модификаций РС-28, PC-28G, PR-28, PC-50, PR-50, PR-54, PR-50G, PC-SG-25, PC-SG-16, PC-SG-25S, РС-28Р; PC-SP-50, РС-26Е, PC-16ED являются однопредельными, а преобразователи модификаций АРС-2000, APR-2000, APR-2200, APR-2000D, APR-2000G, APR-2000Y, PC-SG-25.Smart, PC-SG-25S.Smart, APC-100E, PC-26ED - многопредельными перенастраиваемыми.
Перенастройка диапазона измерений и корректировка выходного сигнала многопредельных преобразователей осуществляется при помощи коммуникатора КАР или конвертера HART/RS232 с программным обеспечением «РАПОРТ -01» или конвертера HART/USB с программным обеспечением «РАПОРТ -01», преобразователей модификации АРС-100Е - при помощи адаптера DATA-кабель и программного обеспечения «РАПОРТ-01» или «Мастер-АРС-100», преобразователей модификации PC-26ED - при помощи адаптера связи USD-PC26 и программного обеспечения «Master-PC26».
Преобразователи предназначены для работы в средах, по отношению к которым сталь 12Х18Н10Т ГОСТ 5949 является коррозионностойкой.
Для отделения преобразователей от среды измерения с неблагоприятными параметрами, такими как высокая химическая активность, низкая или высокая температура, повышенная вязкость, загрязнение, вибрация и т.п., используются специальные разделители.
Защита от несанкционированного доступа обеспечивается конструкцией.
Наклейки наносятся на корпус преобразователей в любом свободном месте.

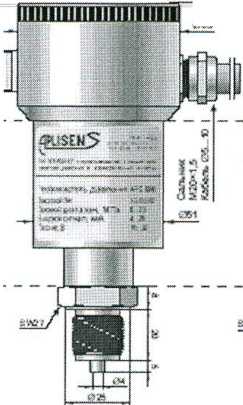

Рисунок 1 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных АРС-2000
лист 2 из 20

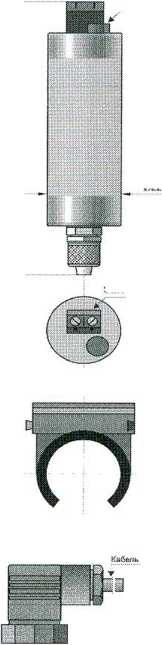

Рисунок
200 max
Рисунок 2 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28, РС-26Е, АРС-100Е, PC-26ED, PC-16ED
Рисунок 3 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных РС-50
Штепсельный разъем типа D1N 43650 с сальником PG-11 Степень защиты IP65
Зажимная колодка
Тип ZK
Тип РО
калибровка

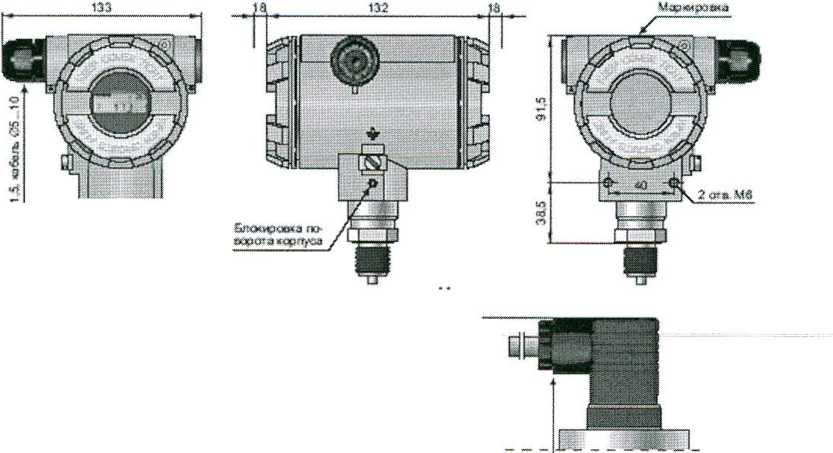

4 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28G
измерительных PC-28G
ЮМЖ
С «ДОдеМЯ» ЖМ1
CWKXS»
РС-28Р
<4 Ст»
051
РС-28Р
PC-SP-50

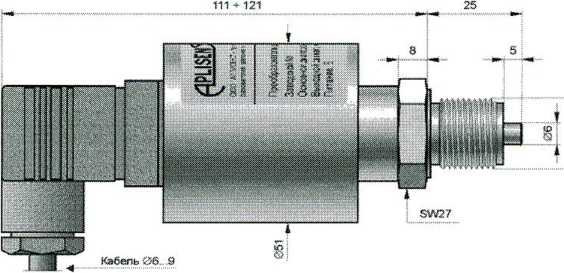

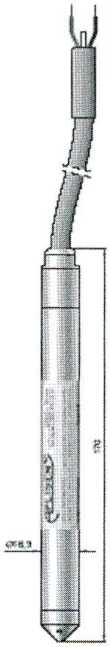

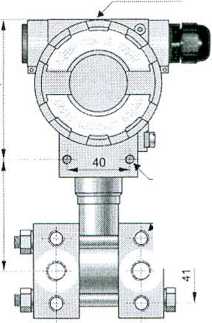

Рисунок 5 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных РС-28Р и PC-SP-50
лист 4 из 20
PC-SG-16
PC-SG-25

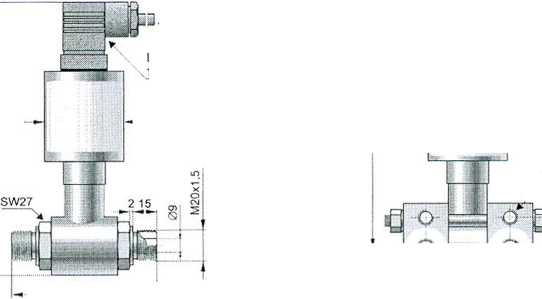

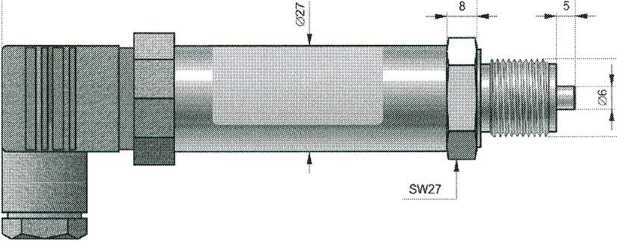

Рисунок 6 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-SG-16 и PC-SG-25
Рисунок 7 - Внешний вид, габаритные и установочные размеры преобразователе^ давления измерительных PC-SG-25S
5 сз
3s
р
3
2
14
I
а з 3 =■ 5 о
* л S О п 5
PC-SG-25.Smart
PC-SG-25S. Smart

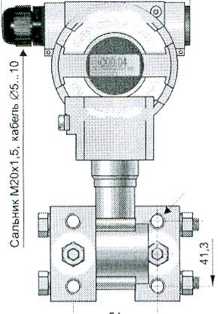

Рисунок 8 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-SG-25.Smart и PC-SG-25S.Smart
PC-SG-25.Smart/VE
Описание типа средств измерений
PC-SG-25S.Smart/VE
Рисунок 9 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-SG-25.Smart и PC-SG-25S.Smart исполнения с вынесенной.
электроникой if Y (fy \ х
Описание типа средств измерений
Блокировка поворота корпуса
мю
4 0Т8.
4
18 ___________132____________ „ 18
Воздухоотводящие и спускные вентили
Маркировка
2 отв. Мб
мю /4 отв.
Преобразователь исполнения AL
Пример с встроенным индикатооом и лоисоединениемТИпа С для монтажа с вентильным блоком.
Кабель 06...9
Штепсельный разъём типа DIN 43650
063
\ Сальник М20х1,5
\ Кабель 05... 10 051
051
МЮ /4 отв.
94.5
102
(дпя диапазона (0 ч 1.6) МПа)

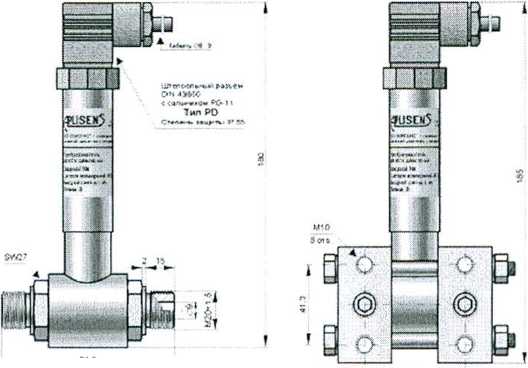

Преобразователь исполнения PD Пример со штуцерами типа Р Допустимое статическое давление 4 МПа
Преобразователь исполнения PZ
Пример с присоединением типа С для монтажа с вентильным блоком.

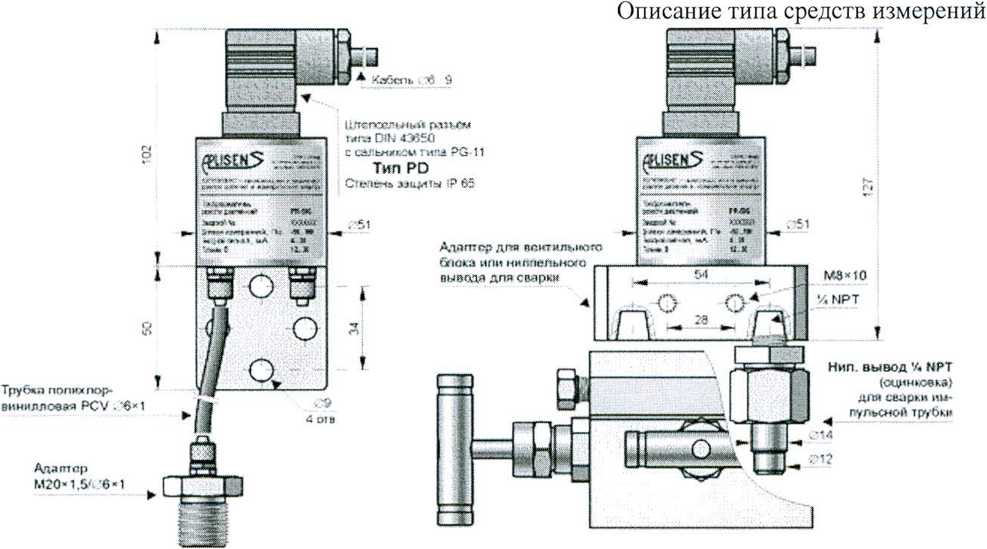

Рисунок 10 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000

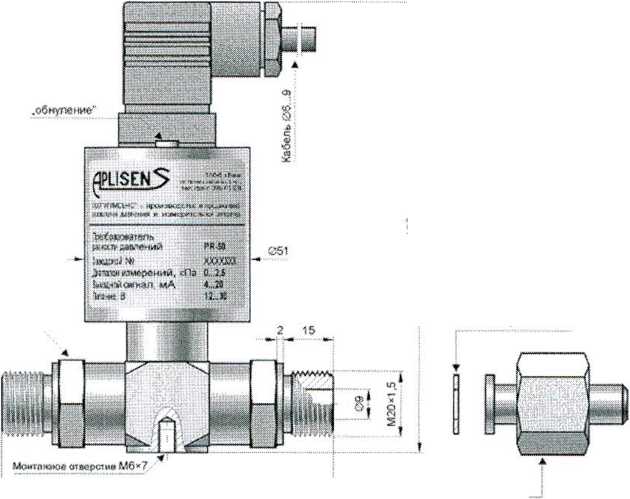

PR-28 с присоединительным устройством типа Р (для лодеода импульсных трубок)
Любая ширина диапазона измерений от 4 кПа до 2,5 МПа Предельно - допускаемое рабочее статическое давление
4 МПа
PR-28 с присоединительным устройством типа С (для монтажа с вентильным блоком)
Любая ширина диапазона измерений от 4 кПа до 200 кПа

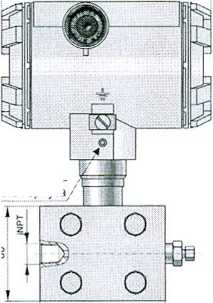

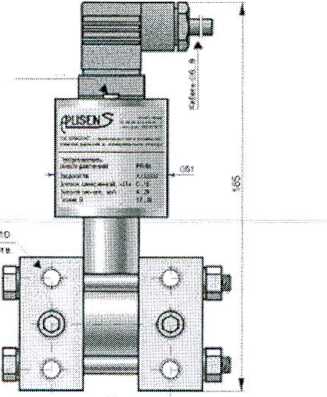

Рисунок 11 - Внешний вид, габаритные и установочные размеры ния измерительных PR-28 лист 8 из 20
Описание типа средств измерений
Лгчхьое
Сеелмлвг’ь е
Пример .юдкпихеиич импульса
Птоже уплотнение
SW57
_
.обнуление'
v<r^r
ШйЕПЫНВЬ яка-^ыекий
SutWtf 5® XX
прений, rfla S...
&И^5й<жнал. мА 4...
Vi-Kt 8 it:
Мсакяжное <пверстн» М6«7

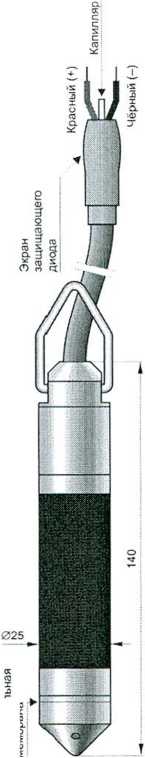

Рисунок 12 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50
?02

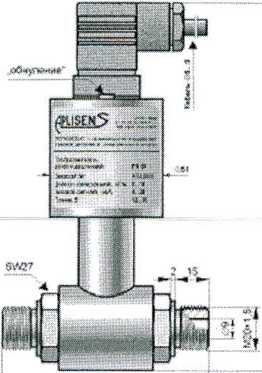

PR-54 с присоединительным устройством типа Р
(для подхода импульсных трубок)
Лоб» я ширина диапазона измерений ст 2 хП» до 200 кПа Предельно - допускаемо» рабочее статическое давление 4 МПа
PR-54 с присоединительным устройством типа С
(дай монтажа с йеитильдам
Лк>5ая ширина диэпаэона измерений ст 2 кПа до 2СИ> «Па
Рисунок 13 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-54
PR-50G экономичное выполнение присоединение типа PCV.
штуцеры с зажимными гайками для трубок 06
PR-50G промышленное выполнение, присоединение типа С для монтажа с вентильным блоком

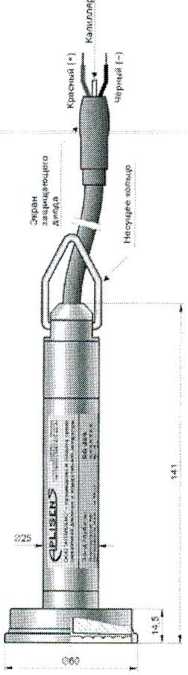

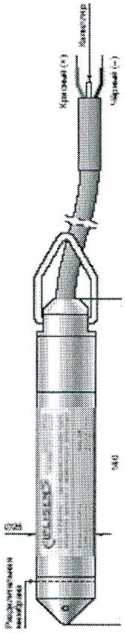

Рисунок 14 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50G

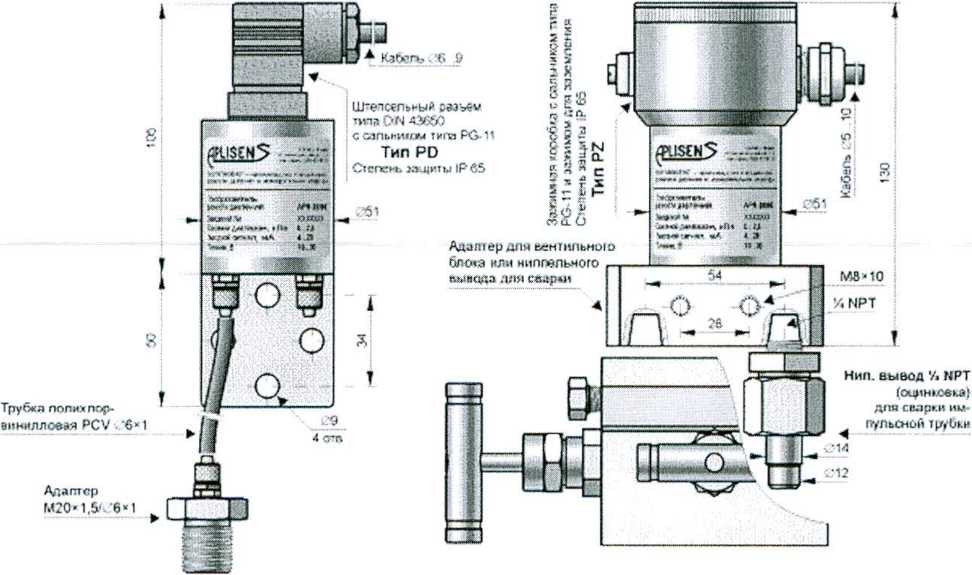

APR-2000G экономичное исполнение, присоединение типа PCV. штуцеры с зажимными гайками для трубок 06 Пример со штепсельным разьёмом типа PD
APR-2COCG промышленное исполнение, присоединение типа С для монтажа с вентильным блоком
Пример с электрическим присоединением типа PZ
Рисунок 15 - Внешний вид, габаритные и установочные размеры преобразователей
давления измерительных APR-2000G
Описание типа средств измерений
дойны
St^acft вШЙЛфЙ ш ЙЙИ

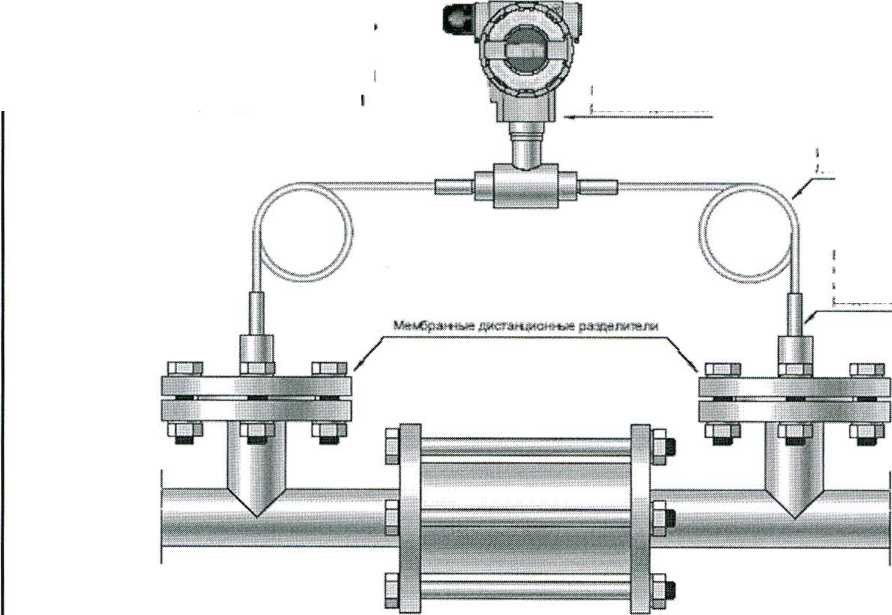

Преобразователь с двумя дистанционными разделителями

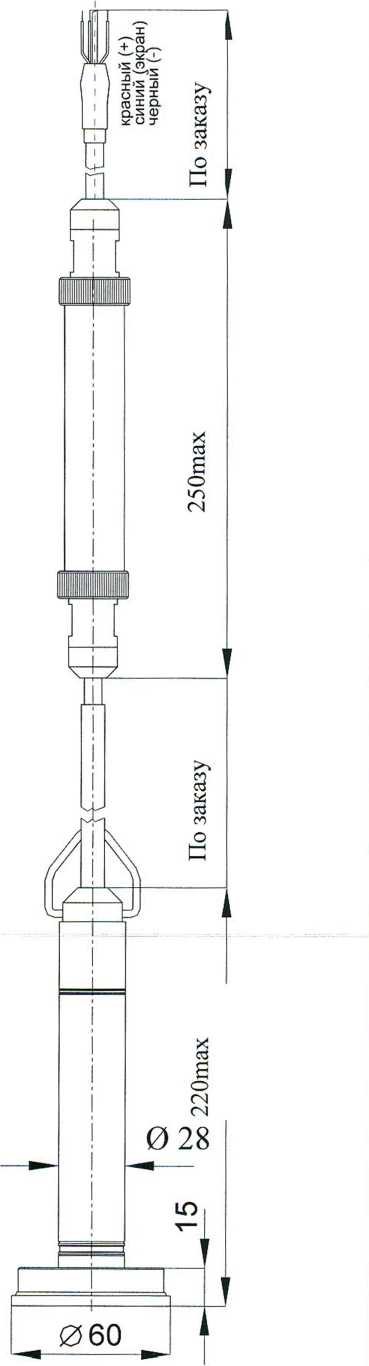

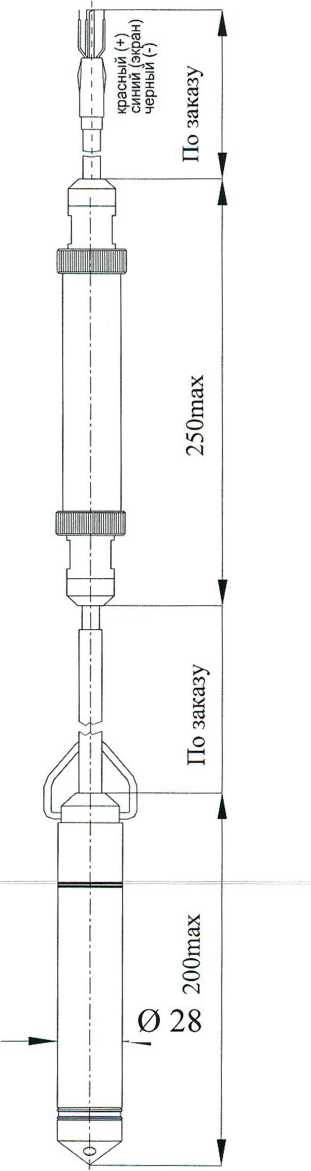

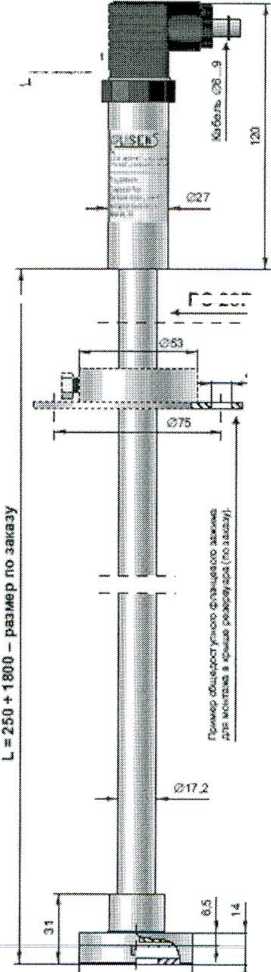

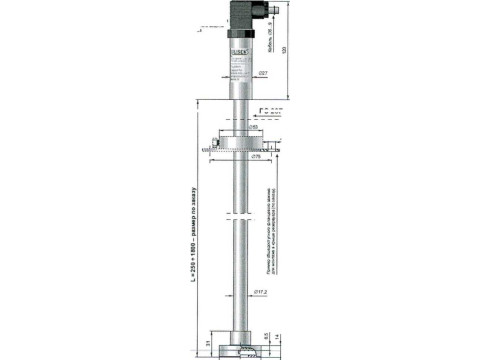

Рисунок 16 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200 лист 11 из 20
—™ о
*1
'‘SAW; 'й- ■
018 8,°2
Фланец DN80 PN40
Электрическое присоединение типа PZ Степень защиты IP 65 Зажимная коробка с сальником типа PG»11 кабед 05-10 мм
080
0138
0160
0200
А - Каппиляр в армированной оболочке
Б - Каппиляр из нержавеющей стали 03,5*1.5
В - Разделительная мембрана
Г - Защитное кольцо

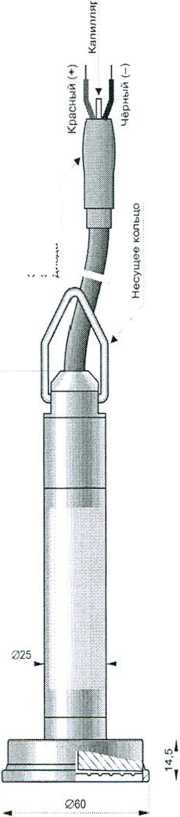

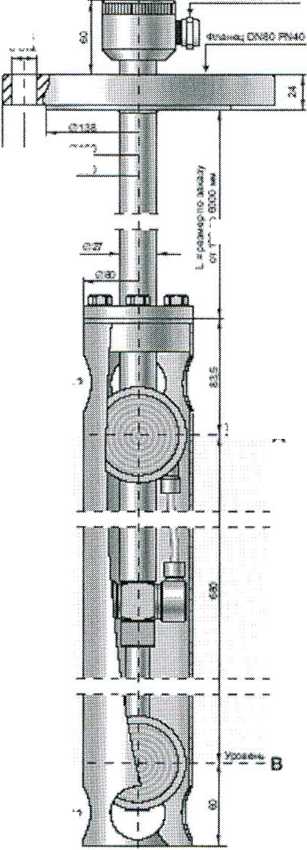

Рисунок 17- Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000Y
Описание типа средств измерений
8 ст»
1 ч
Д
pnt«TS«»
Рисунок 18 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200D лист 13 из 20
|
Описание типа средств измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Модификации преобразователей, верхние пределы измерений, диапазоны измерений, пределы допускаемой основной погрешности и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления) приведены в таблице 1. Примечание - Преобразователи АРС-2000, APR-2000, APR-2200, APR-2200D, APR-2000G, APR-2000Y, APC-100E, PC-26ED обеспечивают возможность перенастройки диапазона измерения путём изменения верхнего или нижнего предельных значений диапазона измерения. Таблица 1 | ||||||||
|
Модификация преобразователя |
Единицы давления |
Верхние пределы измерений, диапазоны измерений |
Измеряемый параметр |
Пределы допускаемой основной погрешности^), % |
Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление) |
1 | ||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
АРС-2000 |
МПа |
60,0; 40,0; 25,0; 16,0 |
Избыточное давление, разрежение и давление-разрежение |
±0,10 |
150 % от диапазона измерений | |||
|
10,0; 6,3; 6,0; 4,0; 2,5; 1,6; 1,0 |
200 % от диапазона измерений | |||||||
|
кПа |
-100;-16; 16; 25; 40; 60; 63; 100; 250; 400; 600; 630; от-100 до 150 | |||||||
|
-10,0; -6,3; -6,0; -4,0; -2,5;-1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
500 % от диапазона измерений | |||||||
|
АРС-2000 |
кПа |
100; 160; 250; 630 |
Абсолютное давление |
±0,10 |
200 % от диапазона измерений | |||
|
МПа |
1,0; 2,5; 6,0; 10 | |||||||
|
APR-2000 |
МПа |
1,0; 1,6; 2,5; 4,0 |
Разность давлений |
±0,10 |
16, 25, 40 МПа для присоединения типа С, 4 МПа для присоединения типаР | |||
|
кПа |
16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 | |||||||
|
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 | ||||||||
|
PR-28 |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 |
Разность давлений |
±0,50 | ||||
|
16; 25; 40; 60; 63; 100; 160; 250; 400; 600;630 |
±0,25 | |||||||
|
МПа |
1,0; 1,6; 2,5 | |||||||
|
PR-54 |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 |
±0,50 | |||||
|
16; 25; 40; 60; 63; 100; 160; 250; 400; 600;630 |
±0,25 | |||||||
|
PR-50 |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 |
Разность давлений |
±0,50 |
50 кПа | |||
|
16; 25; 40 |
±0,25 |
200 кПа | ||||||
|
60; 63; 100; 160; 250; 400; 600; 630 |
±0,25 |
300 % от диапазона измерений, но не болй Х4 МПа | ||||||
|
МПа |
1,0; 1,6; 2,5 | |||||||
|
1 I лист 14 из 20 |
W ' С.“'?/•?• / с 30 1 з / о ' О ’’ | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
APR-2200D |
кПа |
-7,0; 7,0 |
Разность давлений |
±0,10 |
4 МПа |
|
APR-2200 |
кПа |
10,0; 20,0 |
Разность давлений (гидростатическое давление) |
±0,10 |
4, 10, 16 МПа |
|
50,0; 100,0 | |||||
|
130; 200; 330 | |||||
|
1600;1730 | |||||
|
APR-2000Y |
кПа |
16; 60; 100 |
±0,16 |
4 МПа | |
|
APR-2000 G |
Па |
250; 400; 600; 630 |
Разность давлений |
±0,16 |
35 кПа |
|
кПа |
1,0; 1,6 |
±0,10 | |||
|
2,5 | |||||
|
4,0; 6,0; 6,3 | |||||
|
10; 16; 25 |
100 кПа | ||||
|
PR-50G |
Па |
100; 160; 250; 400; 600 630 |
Разность давлений |
±1,50 |
35 кПа |
|
кПа |
1,0; 1,6 |
±1,00 | |||
|
2,5;4,0; 6,0; 6,3 |
±0,50 | ||||
|
10,0 |
±0,50 |
100 кПа | |||
|
PC-SG-16, PC-SG-25 |
кПа |
20; 25; 30; 35 |
Гидростатическое давление |
±0,40 |
300 % от диапазона измерений |
|
40; 50; 60; 70; 80; 90 |
±0,25 |
200 % от диапазона измерений | |||
|
100; 200; 300; 400; 500; 600; 700; 800; |
±0,20 | ||||
|
МПа |
1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0 | ||||
|
PC-SG-25S |
кПа |
20; 25; 30; 35 |
Гидростатическое давление |
±1,50 |
300 % от диапазона измерений |
|
40; 50; 60; 70; 80; 90 |
±1,00 |
200 % от диапазона измерений | |||
|
100; 200 |
±0,50 | ||||
|
PC-SG-25. Smart |
кПа |
20; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100 |
Гидростатическое давление |
±0,10 |
250 кПа |
|
МПа |
1,0 |
25 МПа | |||
|
PC-SG-25S. Smart |
кПа |
20; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100 |
Гидростатическое давление |
±0,16 |
250 кПа |
|
МПа |
1,0 |
25 МПа | |||
|
PC-28P, PC-SP-50 |
кПа |
2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 |
Гидростатическое давление |
±1,00 |
300 % от диапазона измерений |
|
7,0;8,0; 9,0; 10; 15; 20; 25; 30 |
±0,50 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
РС-28, РС-50 |
кПа |
40 |
Абсолютное давление |
±0,25 |
100 кПа |
|
100; 250; 600 |
200 % от диапазона измерений, но не более 80 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 6,0; 10,0 | ||||
|
кПа |
-10,0; -6,3;-6,0;-4,0; -2,5;-1,6;-1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давление и разрежение |
±0,40 |
50 кПа | |
|
-63; -60; -40; -25;-16; 16; 25; 40; 60; 63 |
±0,25 |
100 кПа | |||
|
-100; 100; 160; 250; 400; 600; 630 |
200 % от диапазона измерений, но не более 80 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 | ||||
|
PC-28G |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10; 16 25; 40; 60;100 |
Избыточное давление |
±0,16 |
200 кПа |
|
РС-26Е |
кПа |
10,0; 16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 |
Избыточное давление и разрежение |
±0,50 |
400 % от диапазона измерений |
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
|
РС-26Е |
кПа |
10,0; 16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 |
Избыточное давление и разрежение |
±1,00 |
400 % от диапазона измерений |
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
|
АРС-100Е |
кПа |
40 |
Абсолютное давление |
±0,10 |
250 кПа |
|
100; 250; 600 |
200 % от диапазона измерений, но не более 120 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 6,0; 10,0 | ||||
|
кПа |
-10,0; -6,3;-6,0; -4,0; -2,5;-1,6;-1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давление и разрежение |
100 кПа | ||
|
-63; -60; -40; -25;-16; 16; 25; 40; 60; 63 |
250 кПа | ||||
|
-100; 100; 160; 250; 400; 600; 630 |
200 % от диапазона измерений, но не более 120 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
АРС-2000 |
МПа |
60,0; 40,0; 25,0; 16,0 |
Избыточное давление, разрежение и давление-разрежение |
±0,25 |
150 % от диапазона измерений |
|
10,0; 6,3; 6,0; 4,0; 2,5; 1,6; 1,0 |
200 % от диапазона измерений | ||||
|
кПа |
-100;-16; 16; 25; 40; 60; 63; 100; 250; 400; 600; 630; от-100 до 150 | ||||
|
-10,0; -6,3; -6,0; -4,0;-2,5;-1,6; -1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
500 % от диапазона измерений | ||||
|
АРС-2000 |
кПа |
100; 160; 250; 630 |
Абсолютное давление |
±0,25 |
200 % от диапазона измерений |
|
МПа |
1,0; 2,5; 6,0; 10 | ||||
|
APR-2000 |
МПа |
1,0; 1,6; 2,5; 4,0 |
Разность давлений |
±0,25 |
16, 25, 40 МПа для присоединения типа С, 4 МПа для присоединения типа Р |
|
кПа |
16; 25; 40; 60; 63; 100; 160; 250; 400; 600;630 | ||||
|
1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10 | |||||
|
PC-26ED |
кПа |
40 |
Абсолютное давление |
±0,25 |
100 кПа |
|
100; 250; 600 |
200 % от диапазона измерений, но не более 80 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 6,0; 10,0 | ||||
|
кПа |
-10,0;-6,3;-6,0; -4,0; -2,5;-1,6;-1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давление и разрежение |
±0,40 |
50 кПа | |
|
-63;-60; -40; -25;-16; 16; 25; 40; 60; 63 |
±0,25 |
100 кПа | |||
|
100; 160; 250; 400; 600;630 |
200 % от диапазона измерений, но не более 80 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 |
Описание типа средств измерений
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
PC-26ED |
кПа |
40 |
Абсолютное давление |
±0,50 |
100 кПа |
|
100; 250; 600 |
200 % от диапазона измерений,но не более 80 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 6,0;10,0 | ||||
|
кПа |
-10,0; -6,3; -6,0; -4,0; -2,5;-1,6;-1,0; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
Избыточное давление и разрежение |
±1,00 |
50 кПа | |
|
-63; -60; -40; -25;-16; 16; 25; 40; 60; 63 |
±0,50 |
100 кПа | |||
|
100; 160; 250; 400; 600; 630 |
200 % от диапазона измерений, но не более 80 МПа | ||||
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16; 25; 40; 60 | ||||
|
PC-16ED |
кПа |
100; 160; 250; 400; 600; 630 |
Избыточное или абсолютное давление |
±0,50 |
200 % от диапазона измерений |
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
|
PC-16ED |
кПа |
100; 160; 250; 400; 600; 630 |
Избыточное или абсолютное давление |
±1,00 |
200 % от диапазона измерений |
|
МПа |
1,0; 1,6; 2,5; 4,0; 6,0; 10,0 |
2 Преобразователи имеют линейно возрастающую, либо линейно убывающую характеристику выходного сигнала от входной характеристики измеряемой величины (давления или разности давлений).
Преобразователи разности давлений, предназначенные в соответствии с заказом для измерения расхода жидкости, газа или пара по величине переменного перепада давления на сужающем устройстве трубопровода, могут иметь зависимость выходного сигнала пропорциональную корню квадратному из значений измеряемой величины разности давлений.
3 Вариация выходного сигнала уг не превышает 0,5 абсолютного значения предела основной погрешности.
4 Преобразователи имеют один из видов выходных токовых сигналов или сигналов напряжения постоянного тока с пределами изменения: от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА; от 0 до 10 В, цифровой сигнал стандарта протокола HART (для многопредельных преобразователей), сигнал интерфейса RS-232 (для модификации АРС-ЮОЕ).
5 Преобразователи предназначены для работы с сопротивлением нагрузки по ГОСТ 26.011-80.
6 Однопредельные преобразователи имеют устройства для корректировки начального выходного сигнала (корректор НОЛЬ) и диапазона изменения выходного сигнала (корректор ДИАПАЗОН).
Перенастройка диапазона измерений и корректировка выходного сигнала многопредельных преобразователей осуществляется при помощи коммуникатора КАР или конвертера HART/RS232 с программным обеспечением «РАПОРТ-01» или конвертера HART/USB с программным обеспечением «РАПОРТ-01», преобразователей модификации АРС-ЮОЕ - при помощи адаптера DATA-кабель и программного обеспечения «РАПОРТ-01» или «Мастер-АРС-100», преобразователей модификации PC-26ED - при помощи адаптера связи USD-PC26 и программного обеспечения «Master-PC26».
7 Питание преобразователей осуществляться от источника питания постоянного тока напряжением от 12 до 36 В.
8 Мощность, потребляемая преобразователем, не превышает 0,8 В А.
9 Степень защиты преобразователей от воздействия пыли, посторонних тел и воды по
ГОСТ 14254-96 в зависимости от исполнения корпуса соответствует:
- IP65 для исполнения корпуса PD, PZ, ZK, AL, ALW, ALE;
- IP68 для исполнения корпуса РК.
10 Средний срок службы преобразователей - не менее 12 лет.
11 Средняя наработка до отказа преобразователей - не менее 320000 ч.
12 Масса преобразователей - не более 18,0 кг.
Знак утверждения типа
Знак утверждения типа наносится на этикетку преобразователей, а также на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.
Комплектность
Комплектность поставки соответствует таблице 2. Таблица 2
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
МЮЖК.406433.000 |
Преобразователь давления измерительный PC и PR |
1 шт |
- |
|
МЮЖК.406433.000 ПС |
Преобразователь давления измерительный PC и PR Паспорт |
1 экз |
- |
|
МЮЖК.406433.000 РЭ |
Преобразователь давления измерительный PC и PR. Руководство по эксплуатации |
1 экз |
Допускается прилагать 1 экз. на каждые 10 преобразователей, поставляемые в один адрес |
|
МП.ВТ.144 -2006 |
СОЕЙ РБ. Преобразователи давления измерительные PC и PR. Методика поверки |
1 экз. |
Допускается прилагать 1 экз. на каждые 10 преобразователей, поставляемые в один адрес |
|
МЮЖК.406433.050 |
Коммуникатор КАР |
1 шт. |
Поставляется по заказу |
|
МЮЖК.406433.030 |
Конвертер HART/RS232 |
1 шт. |
Поставляется по заказу |
|
МЮЖК.406433.030-01 |
Конвертер HART/USB |
1 шт. |
Поставляется по заказу |
|
МЮЖК.4682152.200 |
Адаптер DATA-кабель |
1 шт |
Поставляется по заказу |
|
МЮЖК.406433.100 ПО |
Программное обеспечение «РАПОРТ-01» |
1 шт. |
Поставляется по заказу |
|
МЮЖК.406433.200 ПО |
Программное обеспечение «Мастер-АРС-100» |
1 шт |
Поставляется по заказу |
|
МЮЖК.468252.300 |
Адаптер связи USB-PC26 |
1 шт |
Поставляется по заказу |
|
МЮЖК.406433.300 ПО |
Программное обеспечение «Master-PC26» |
1 шт |
Поставляется по заказу |
|
- |
Комплект монтажных частей |
1 шт. |
Поставляется по заказу |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами. Общие технические условия».
2 ТУ РБ 390171150.001-2004 «Преобразователи давления измерительные PC и PR. Технические условия».
3 Поверка преобразователей давления измерительных PC и PR проводится согласно МП.ВТ. 144-2006 «СОЕЙ РБ. Преобразователи давления измерительные PC и PR. Методика поверки», согласованной РУП «Витебский ЦСМС».
Межповерочный интервал - 24 месяца.
Заключение
Преобразователи давления измерительные PC и PR соответствуют требованиям технических условий ТУ РБ 390171150.001-2004 и ГОСТ 22520-85.
