Указатели давления автотракторные ЭИ8009
| Номер в ГРСИ РФ: | РБ 03 04 0521 08 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Указатели давления автотракторные ЭИ8009 (в дальнейшем - указатели), предназначены для контроля давления масла в системе смазки двигателя, давления масла в трансмиссии; давления воздуха в пневмосистеме тормозов прицепа тракторных средств (тракторов, автомобилей) в условиях умеренного и тропического климата.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0521 08 |
| Наименование | Указатели давления автотракторные ЭИ8009 |
| Год регистрации | 2008 |
| Номер сертификата | 7820 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2013-03-27 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Проводится только первичная поверка при выпуске из производства по МП 16-97 (утверждена Витебским ЦСМ) |
Поверители
Скачать
|
Описание типа РБ 03 04 0521 08 [2009-10-09]
rb-03-04-0521-08_2009-10-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0521 08 [2013-11-29]
rb-03-04-0521-08_2013-11-29.pdf
|
Скачать |
Описание типа
Назначение
Указатели давления автотракторные ЭИ8009 (в дальнейшем - указатели), предназначены для контроля давления масла в системе смазки двигателя, давления масла в трансмиссии; давления воздуха в пневмосистеме тормозов прицепа тракторных средств (тракторов, автомобилей) в условиях умеренного и тропического климата.
Указатели предназначены для работы в комплекте с датчиками реостатного типа.
Описание
Конструктивно указатели выполнены из корпуса, крышки. В корпусе указателей закреплен измерительный механизм. Подключение указателей обеспечивается штыревым контактом.
Показания давления индицируются на шкале механизма. Шкала указателей изготавливается по форме секторной, имея три зоны - две красные, одна зеленая:
- красная зона - "опасно, недопустимый режим работы";
- зеленая зона - "безопасно, нормальный режим работы". —.
довуисатов,
Деления шкалы и стрелка имеют освещение, обеспечивающее хорошее считывание показаний указателей без ослепления глаз по всему диапазону с расстояния не менее 0,9 м.
Цвет шкалы - черный.
Цвет цифр, отметок шкалы и стрелки - белый.
Указатели изготавливаются следующих модификаций:
- ЭИ8009; ЭИ8009-1; ЭИ8009-6; ЭИ8009-7; ЭИ8009-8; ЭИ8009-9 - указатели давления масла в двигателе;
- ЭИ8009-2; ЭИ8009-3; ЭИ8009-10; ЭИ8009-11 - указатели давления воздуха в пневмосистеме;
- ЭИ8009-4; ЭИ8009-5; ЭИ8009-12; ЭИ8009-13 - указатели давления масла в трансмиссии.
Конструкцией указателей модификаций ЭИ8009-1; ЭИ8009-3; ЭИ8009-5; ЭИ8009-7; ЭИ8009-9; ЭИ8009-11; ЭИ8009-13 предусмотрена аварийная светодиодная индикация предельного значения падения давления.

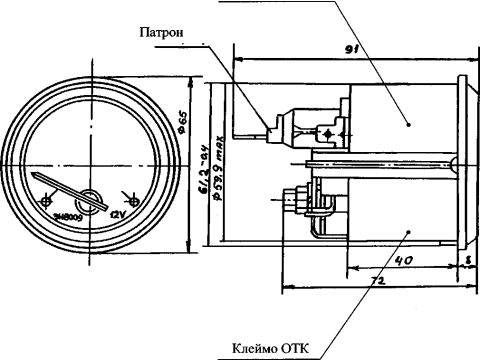

Общий вид и обозначение мест для нанесения оттисков клейм указателей приведены в приложении А.
Указатели соответствуют требованиям к электромагнитной совместимости по CTBISO 7637-1-2008, CTBISO 7637-2-2008, CTBISO 7637-3-2008, ГОСТ 28751-90, ГОСТ 29157-91, ГОСТ 30378-95.
Указатели относятся к перемонтируемым изделиям.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Модификация, диапазон измерений, диапазон измерений по зонам и контролируемый параметр указателей соответствуют указанным в таблице 1:
Таблица!________________________________________________________
|
Модификация указателя |
Диапазон измерений, хЮО кПа |
Диапазон измерений по зонам, хЮО кПа |
Контролируемый параметр | |
|
зеленая |
красная | |||
|
ЭИ8009 ЭИ8009-1 ЭИ8009-8 ЭИ8009-9 |
0-6 |
1-5 |
0-1 |
Давление масла в двигателе |
|
5-6 | ||||
|
ЭИ8009-2 ЭИ8009-3 ЭИ8009-10 ЭИ8009-11 |
0-10 |
5-8 |
0-5 |
Давление воздуха в пневмосистеме |
|
8-10 | ||||
|
ЭИ8009-4 ЭИ8009-5 |
0-18 |
8,5 - 12 |
0-8,5 |
Давление масла в трансмиссии |
|
12-18 | ||||
|
ЭИ8009-6 ЭИ8009-7 |
0-6 |
2-4 |
0-2 |
Давление масла в двигателе |
|
4-6 | ||||
|
ЭИ8009-12 ЭИ8009-13 |
0-18 |
8,5-15 |
0-8,5 |
Давлеш^Ы^^^ транд^щссэдГ |
|
15-18 | ||||
frocwwiwi^wi jpmps 7
2 Вид климатического исполнения указателей - У2Т2 по ГОСТ 15150-69, с лицевой стороны - У1Т1 по ГОСТ 15150-69.
3 Указатели предназначены для работы в диапазоне температур от минус 45 до плюс 60 °C.
4 Потребляемая мощность, не более, 5 Вт.
5 Габаритные размеры, не более, 065x91 мм;
6 Масса указателя, не более, 0,230 кг.
7 Номинальное напряжение системы электрооборудования - 12 В постоянного тока.
8 Значение гамма-процентной наработки до отказа-10000 моточасов при у=95%.
9 Основная абсолютная погрешность, вариация, данные сопротивлений, имитирующие датчик, номинальное сопротивление, соответствующие проверяемой от
метке, в зависимости от модификации соответствуют таблице 2: Таблица 2
|
Модификация указателя |
Проверяемая отметка |
Данные сопротивлений, имитирующие датчик, Ом |
Номинальное сопротивление, соответствующее проверяемой отметке (RHOm), Ом |
Основная абсолютная погрешность, не более, Ом (хЮО кПа) |
Вариация, Ом |
|
0 |
166 |
166 |
не нормируется |
- | |
|
ЭИ8009 |
1 |
131-149 |
140 |
+9(- 0,4); -9(+0,3) |
9 |
|
ЭИ8009-1 |
5 |
34-46 |
40 |
+6(-0,3); -6(+0,3) |
6 |
|
6 |
20 |
20 |
не нормируется |
- | |
|
0 |
166 |
166 |
не нормируется |
- | |
|
ЭИ8009-2 |
5 |
76-88 |
82 |
+6(-0,4); -6(+0,5) |
6 |
|
ЭИ8009-3 |
8 |
36-48 |
42 |
+6(-0,4); -6(+0,5) |
6 |
|
10 |
20 |
20 |
не нормируется |
- | |
|
0 |
166 |
166 |
не нормируется |
- | |
|
ЭИ8009-4 |
8 |
100-112 |
106 |
+6(-0,8); -6(+0,8) |
6 |
|
ЭИ8009-5 |
12 |
69-81 |
75 |
+6(-0,8); -6(+0,8) |
6 |
|
18 |
33 |
33 |
не нормируется |
- | |
|
0 |
157-175 |
166 |
+9(-0,3); -9(+0,3) |
9 | |
|
ЭИ8009-6 |
2 |
112 |
112 |
не нормируется |
- |
|
ЭИ8009-7 |
4 |
55-65 |
60 |
+5(-0,3); -5(+0,3) |
5 |
|
6 |
20 |
20 |
не нормируется |
- | |
|
0 |
10 |
10 |
не нормируется |
- | |
|
ЭИ8009-8 |
1 |
34-53 |
44 |
+9(+0,3); -10(-0,3) |
9 |
|
ЭИ8009-9 |
5 |
146-168 |
157 |
+11(+0,4);-11(-0,4) |
И |
|
6 |
184 |
184 |
не нормируется |
- | |
|
0 |
10 |
10 |
не нормируется |
- | |
|
ЭИ8009-10 |
5 |
95-113 |
104 |
+9(4-50); -9(-50) |
9 |
|
ЭИ8009-11 |
8 |
141-163 |
152 |
+11(+70);-11(-70) |
11 |
|
10 |
184 |
184 |
не нормируется |
- | |
|
0 |
10 |
10 |
не нормируется |
- | |
|
ЭИ8009-12 |
8 |
79-94 |
86 |
+8(+90); -7(-9«gs | |
|
ЭИ8009-13 |
15 |
135-154 |
145 |
+9(+120);-1СЙад | |
|
18 |
168 |
168 |
не нормируерж™ |
1 |
10 Вариация показаний указателей, измеряемая на отметках в соответствии с таблицей 2, не превышает значения основной погрешности по абсолютной величине.
И Предел допускаемого значения дополнительной погрешности указателей, вызванной изменением напряжения питания до 21,6 В и до 30 В от номинального, не превышает 0,5 предела допускаемого значения абсолютной основной погрешности. Дополнительную погрешность определяют на тех же отметках, что и вариацию.
Знак утверждения типа
Знак утверждения типа наносят на эксплуатационный документ типографским способом.
Комплектность
Комплект поставки указателей соответствует указанному в таблице 3. Таблица 3
|
Наименование |
Кол. |
Примечание |
|
Указатель давления ЭИ8009 ЗПМ.499.351 |
1 шт. |
Модификация указывается при заказе |
|
Паспорт ЗПМ.499.351 ПС |
1 экз. |
При поставке изделий партиями паспорт поставляется по договору-заказу потребителя на группу изделий |
|
Упаковка 5ПМ.804.479 |
1 шт. |
- |
|
Методика поверки МП16-97 |
1 экз. |
В каждый транспортный ящик |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 05796073.085-97 «Указатели давления автотракторные ЭИ8009»,
ГОСТ 1701-75 «Манометры автомобильные и указатели давления автотракторные. Общие технические условия»,
ГОСТ 3940-2004 «Электрооборудование автотракторное. Общие технические условия»,
ГОСТ 25651-83 «Приборы автомобилей контрольно-измерительные. Общие технические требования. Методы испытаний»,
МП 16-97 «Указатели давления автотракторные ЭИ8009-ЭИ8009-13» Методика поверки.
Заключение
Указатель давления автотракторный ЭИ8009 соответствует ТУ РБ 05796073.085-97, ГОСТ 1701-75, ГОСТ 3940-2004, ГОСТ 25651-83.
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации». (РУП «Витебский ЦСМС»)
Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008г.
Ул. Б.Хмельницкого, 20,
210015, г. Витебск,
Тел/факс (0212) 42-68-04.
