Приборы СКО-СВЕТ предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 2759 08
Наименование	Приборы СКО-СВЕТ
Год регистрации	2008
Номер сертификата	7835
Дата регистрации	2012-03-29
Срок действия	2013-12-22
Получатель сертификата	РУП "Рогачевский завод "Диапроектор", г. Рогачев Гомельской обл., Республика Беларусь (BY)

Производитель / Заявитель

РУП "Рогачевский завод "Диапроектор"

Адрес: 247250, г. Рогачев, Гомельская обл., ул. Ленина, 142

Контакты: (02339)2-97-18 // (02339)2-29-69

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1511-2005 (утверждена БелГИМ) (с изменением №1).

Поверители

Скачать

	Описание типа РБ 03 07 2759 08 [2006-01-23] rb-03-07-2759-08_2006-01-23.pdf	Скачать
	Описание типа РБ 03 07 2759 08 [2008-01-01] rb-03-07-2759-08_2008-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Приборы СКО-СВЕТ предназначены для:

- измерения силы света всех внешних световых приборов автотранспортных средств;

- измерения частоты следования проблесков указателей поворота;

- измерения времени от момента включения указателей поворота до появления первого проблеска;

- измерения угла наклона светотеневой границы светового пучка в вертикальной плоскости;

- измерения отношения длительности проблесков к периоду их следования;

- контроля и регулировки направления светового потока фар автотранспортных средств.

Приборы СКО-СВЕТ могут быть использованы на диагностических станциях, автотранспортных предприятиях, автомобильных заводах и в условиях станций технического обслуживания автотранспортных средств.

Описание

Принцип работы прибора СКО-СВЕТ (далее по тексту-прибор) основан на оптическом и оптико-электронном способах регистрации информации посредством прибора измерительного, представляющего собой оптическую камеру, состоящую из объектива (линза Френеля) и экрана со встроенным фотодатчиком.

Световой пучок контролируемой фары через объектив фокусируется на экран, на котором нанесена ломаная линия для совмещения со светотеневой границей пучка ближнего света. Экран через реечную передачу соединен с барабаном отсчетного устройства, предназначенного для измерения углов наклона световых пучков.

Сигнал от фотодатчика, реагирующий на амплитудные и временные характеристики световых пучков, обработанный электронным устройством прибора, поступает на ЖКИ-дисплей, расположенный на верхней панели прибора рядом с кнопками управления.

Конструктивно прибор состоит из:

- прибора измерительного;

- стойки;

— основания;

- зеркала;

- кнопки выносной.

Прибор измерительный крепится к стойке при помощи подвижного заХвдФывщощег ? го механизма, позволяющего установить прибор измерительный по в ы соте/'контрол и руе-мого светового устройства АТС. ' /

\ !-<я Дохумсц).,,. /

Стойка закреплена на основании с возможностью вращения вокруг вертикальной оси с последующей фиксацией педалью.

Подвижное основание на колесах позволяет свободно перемещать прибор от одного светового устройства АТС к другому.

Вверху стойки находится ориентирующее устройство (зеркало), предназначенное для выставки оптической оси прибора параллельно продольной плоскости симметрии АТС.

Прибор имеет встроенный лазерный указатель, совмещаемый с оптической осью прибора, служащий для точного совмещения оптической оси прибора с центром проверяемой фары.

Выносная кнопка служит для синхронного включения прибора и поворотов АТС.

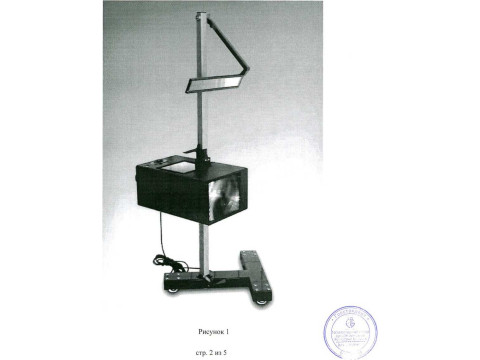

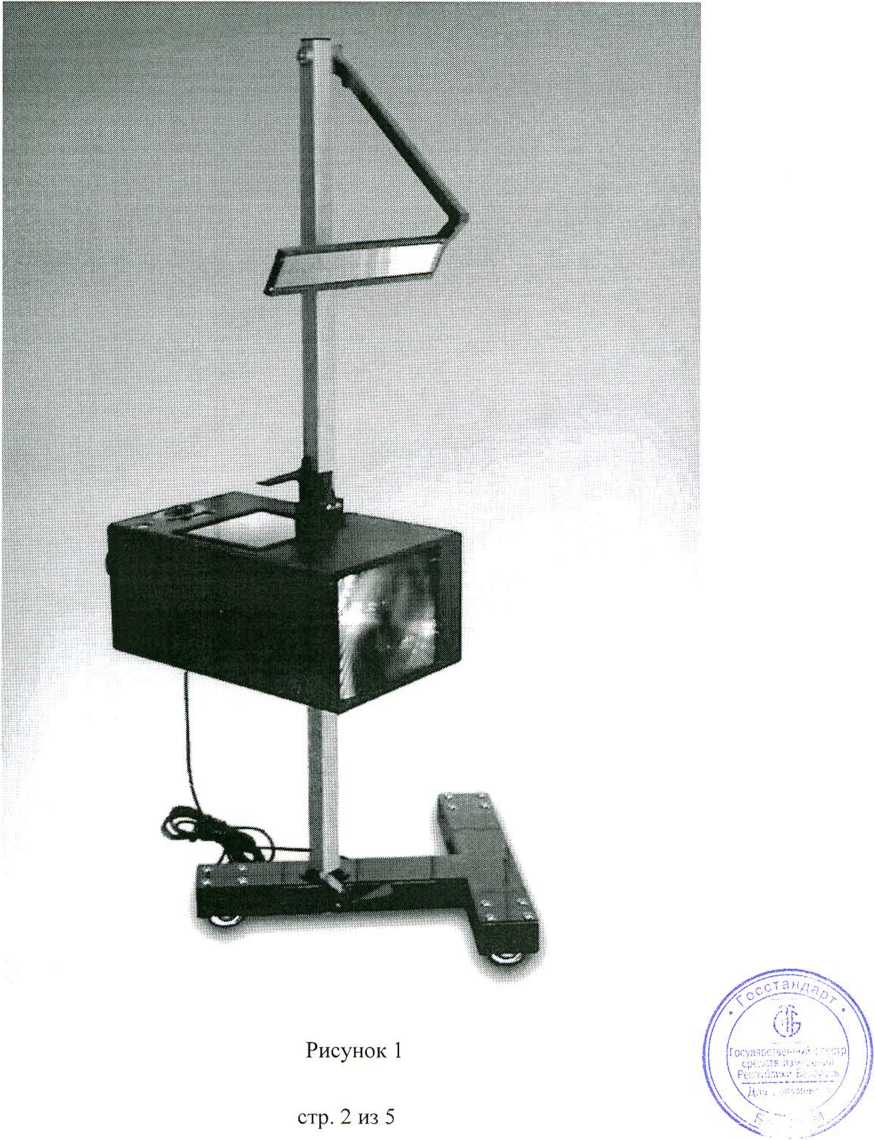

Внешний вид прибора СКО-СВЕТ указан на рисунке 1.

Схема с указанием места нанесения государственного поверительного клейма-наклейки приведена в приложении к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики прибора приведены в таблице.

Таблица

Характеристика	Значение
1	2
Диапазон измерения силы света, кд	от 0 до 125000
Пределы допускаемой относительной погрешности измерения силы света, %	±15
Диапазон измерения угла наклона светотеневой границы светового пучка в вертикальной плоскости, угл. мин	От 0 до 140
Пределы допускаемой абсолютной погрешности измерения угла наклона светотеневой границы светового пучка в вертикальной плоскости, угл. Мин	±15
Диапазон измерения частоты следования проблесков, Гц	от 0 до 3
Пределы допускаемой относительной погрешности измерения частоты следования проблесков, %	±15
Диапазон измерения времени от момента включения указателя поворотов до появления первого проблеска, с	от 0 до 10
Пределы допускаемой относительной погрешности измерения времени от момента включения указателя поворотов до появления первого проблеска, %	±15
Диапазон измерения отношения длительности проблесков к периоду их следования, %	от 30 до 75
Пределы допускаемой относительной погрешности измерения отношения длительности проблесков к периоду их следования, %	±15
Значение диапазона перемещения измерительного прибора по высоте, мм	от 250 до 1250
Время установления рабочего режима, мин, не более	1,5
Время непрерывной работы, ч, не менее	8
Параметры электропитания	однофазная сеть переменного тока, номинальное напряжение 230 В, частота 50 Гц
Потребляемая мощность, Вт, не более	10
Габаритные размеры, мм, не более
- прибора	570x550x1900
- транспортной тары	1000x1000x1750
Масса, кг, нс более - прибора - транспортной тары	28 50
Степень защиты оболочки по ГОСТ 14254-96	1Р20
Климатические условия при эксплуатации: - температура окружающего воздуха, °C - влажность, %, не более	от 1 до 40 80
Температура окружающего воздуха при хранении и транспортировании, °C	от минус 10 до плюс 50

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра средств измерений Республики Бела носится на пластину, закрепленную на измерительном приборе, а также титул руководства по эксплуатации типографским способом.
