Комплексы измерительные многофункциональные УНИПРО

Назначение

Комплексы измерительные многофункциональные УНИПРО предназначены для исследования и генерации электрических сигналов.

Областью применения комплексов является научно-исследовательские лаборатории, учебные учреждения, радиоэлектронная, приборостроительная и другие области хозяйственной деятельности.

Описание

Комплекс измерительный многофункциональный УНИПРО (далее комплекс) работает в режиме дистанционного управления от персонального компьютера через интерфейсы USB, ЕРР/ЕСР, RS-232. Компьютер в комплексе с программным обеспечением, реализованным в системе Microsoft Windows, выполняет функции устройства управления, накопления, обработки и отображения измерительной информации.

Комплекс имеет блочную структуру, конструктивно выполнен в виде крейта со встроенным блоком питания, тумблером включения питания и шнуром питания, имеющего унифицированные отсеки, в которые монтируются измерительные блоки и блок интерфейса. Комплекс обеспечивает совместное функционирование до трех измерительных блоков, входящих в базовый комплект. При этом каждый из измерительных блоков может быть заменен любым другим блоком базового комплекта, либо отсутствовать.

Блок интерфейса имеет снаружи три разъема для подключения интерфейсных кабелей, входящих в комплект поставки. Внутри блока имеются разъемы для подключения кабелей межблочного интерфейса при монтаже каждого из измерительных блоков.

Блок осциллографа цифрового В-121 имеет на передней панели два разъема для подключения входного сигнального кабеля либо выносного делителя к каждому из каналов и разъем для подключения кабеля внешней синхронизации. В блоке осуществляется аналого-цифровое преобразование измеряемых сигналов, их накопление во встроенной буферной памяти, оперативное управление заданными режимами и установками, связь^^^^^м интерфейса. Особо чувствительные к наводкам электрические цепи экранированы.

Блок генератора сигналов произвольной формы В-131 имеет на передней панели два разъема для подключения выходного сигнального кабеля к каждому из каналов!

УХ \Для документов/ > для подключения кабеля входа внешней синхронизации и выхода синхроимпульса, а также два разъема для подключения входного сигнального кабеля встроенного контрольного аналого-цифрового преобразователя. В блоке осуществляется цифро-аналоговое преобразование сформированных программными средствами в цифровой памяти компьютера и переданных во встроенную буферную память блока массивов данных с помощью быстродействующих цифро-аналоговых преобразователей. Особо чувствительные к наводкам электрические цепи экранированы.

Блок анализатора-генератора цифровых сигналов В-141 имеет на передней панели четыре разъема для подключения до 4 активных пробников логического анализатора и один разъем на задней панели для подключения выносного блока цифрового генератора. Каждый из активных пробников анализатора имеет 8 входных каналов, снабженных индивидуальными проводами с зажимами, а также общий провод с зажимом. В блоке анализатора для каждого из каналов осуществляется дискретизация по времени с заданной частотой анализируемых цифровых сигналов и запоминание результатов во встроенной буферной памяти. В блоке цифрового генератора формируются последовательности цифровых сигналов путем преобразования в цифровые сигналы записанных из компьютера в буферную память данных.

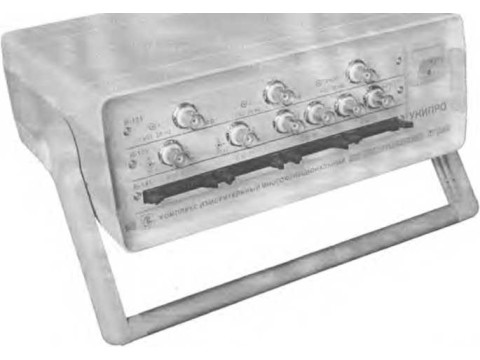

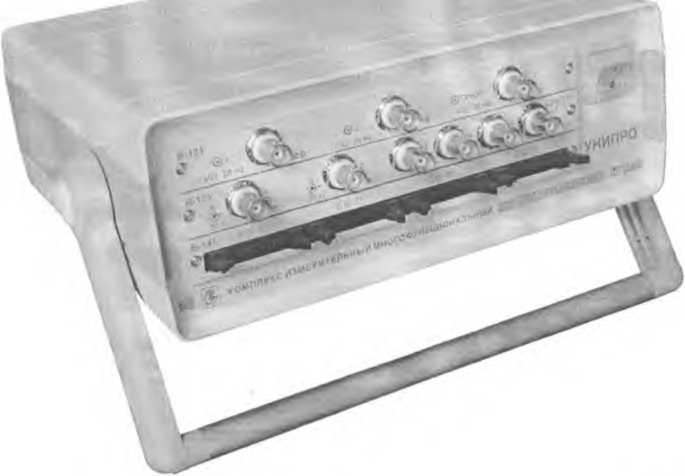

Внешний вид комплекса приведен на рисунке 1.

Рисунок 1 - комплекс измерительный многофункциональный УНИПРО

Схема пломбирования комплексов от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и поверительного клейма приведена в Приложении А

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- напряжение питания от сети переменного тока

- потребляемая мощность базовой конфигурации комплекса, ВА, не более

- габаритные размеры комплекса, мм, не более

- масса базовой конфигурации комплекса, кг, не более,

- диапазон рабочих температур,°C

(230±23) В, 50 Гц;

300x265x115;

- средняя наработка на отказ, ч, не менее                                             8000.

Параметры управляющего компьютера:

- частота процессора, не ниже                                                       1 ГГц;

- объем оперативной памяти, не менее                                       256 Мбайт;

- наличие свободного разъема интерфейса USB, LPT, RS232;

- операционная система Microsoft Windows 2000/ХР.

Блок осциллографа цифрового В-121

- число входных каналов - 2;

- входное активное сопротивление (1±0,03) МОм;

- входная емкость, не более 25 пФ;

- диапазон коэффициентов отклонения (с шагом 1; 2; 5) - от 2 мВ/дел до 5 В/дел (соответственно, диапазоны регистрации сигналов - от 16 мВ до 40 В);

- пределы допускаемой основной приведенной погрешности измерения напряжения (по отношению к диапазону регистрации сигналов на установленном коэффициенте отклонения), %

±1;

- пределы допускаемой дополнительной погрешности при измерении напряжения в рабочих условиях (по отношению к диапазону регистрации сигналов на установленном коэффициенте отклонения), %

±2;

- полоса пропускания входного тракта осциллографов - от 0 до 200 МГц; для коэффициентов отклонения 2; 5 мВ/дел - от 0 до 150 МГц;

- параметры переходной характеристики (ПХ) осциллографов: время нарастания - не более 3 нс; для коэффициентов отклонения 2; 5 мВ/дел - не более 3,3 нс.

- диапазон коэффициентов развертки (с шагом 1; 2; 5) - от 10 нс/дел до 10 с/дел;

- частота дискретизации для однократных сигналов - до 100 Мвыб/с (одноканальный режим -до 200 Мвыб/с);

- частота дискретизации в режиме эквивалентных выборок - до 10 Гвыб/с;

- пределы допускаемой основной относительной погрешности измерения временных

интервалов между двумя метками 5t, %, не более:

St - ± (0,1 +2* S / Тизм)>

где Тизм - измеряемый временной интервал, с;

S -цена деления шкалы времени, с.

- пределы допускаемой основной относительной погрешности измерения периода 5т и

частоты 5f сигналов в режиме автоматического измерения, %:

5т - ± (0,01 + S / Тизм), 5f - ± (0,01 + S • Гизм),

где Тизм - измеряемое значение периода, с;

Гизм - измеряемое значение частоты, Гц;

Для документов

- «внутренняя«/«внешняя» синхронизация с регулируемым уровнем запуска «ждущий», «одиночный» и «авто»;

Государственный реестр средств измерений Неспублиин Беларусь

- задержка изображения (предзапуск) в пределах до 100 % от максимального регистрируемого временного интервала; задержка запуска развертки (послезапуск) в пределах до 100 % от максимального регистрируемого временного интервала;

- диапазон частот внутренней и внешней синхронизации от 0,1 Гц до 200 МГц;

- автоматическая установка размеров изображения (автопоиск) постоянных, а также периодических сигналов с частотой от 50 Гц до 150 МГц и размахом от 100 мВ до 40 В по вертикали для обоих каналов и по горизонтали для активного канала в режиме внутренней синхронизации;

- осциллографы обеспечивают следующие дополнительные режимы работы:

хранение сигналов в памяти управляющего компьютера;

режим усреднения периодических сигналов;

спектральный анализ сигналов.

Блок генератора сигналов произвольной формы В-131

- число выходных каналов                                                         2;

- выходное сопротивление, Ом                                                 50 ± 2,5;

- генератор обеспечивает формирование следующих стандартных сигналов: напряжения постоянного тока; синусоидальной формы; прямоугольной формы; треугольной (в том числе и пилообразной) формы; экспоненциальной формы; вида sin(x) / х; псевдослучайного шума.

- диапазон частот формируемых генератором периодических сигналов 0,1 Гц... 10 МГц

- диапазоны выходного напряжения представлены в таблице 1:

Таблица 1

- основная абсолютная погрешность установки генератором частоты сигналов в режиме формирования частоты, Гц:

± (0,025 + 2Т0'5 • 1),

где f- установленное значение частоты, Гц;

- временная нестабильность частоты сигналов после установления рабочего режима при нормальных условиях не более:

± 1 • 10’6 за любые 15 минут работы;

± 210'6 за любые 3 часа работы;

- пределы допускаемой дополнительной погрешности установки частоты сигналов, обусловленной изменением температуры окружающего воздуха во всем рабочем диапазоне, Гц:

±(2-10'5-f),

где f- установленное значение частоты, Гц;

- основная абсолютная погрешность установки напряжения постоянного тока, В:

±(0,001 +0,0005 -U),

где U - установленное значение выходного напряжения, В;

- основная абсолютная погрешность установки амплитуды сигнала синусоидальной формы при работе на нагрузку 50 Ом и включенном аналоговом фильтре 50 МГц не должна превышать, В:

± (0,002 + 0,010 • U) в полосе частот от 0,1 Гц до 1 МГц;

± (0,005 + 0,025 • U) в полосе частот от 1 до 10 МГц,

где U - установленное амплитудное значение напряжения синусоидального/тпщ^| ВХ >

- режимы запуска формируемых по каждому из каналов сигналов:            I

\\ \           Беларусь/

\Дл«        к внутренний (однократный либо непрерывный);

внешний.

Генератор синхронно с формируемым сигналом (по выбранному каналу) обеспечивает формирование на отдельном выходе синхроимпульса положительной полярности амплитудой не менее 2 В на нагрузке 50 Ом.

- пределы основной абсолютной погрешности измерения с помощью встроенного аналого-цифрового преобразователя, В:

±(0,0005+0,0005-Иизм) для напряжения постоянного тока

±(0,0005+0,0015-Чизм) для напряжения переменного тока, где Иизм - действительное значение измеренного напряжения, В;

- пределы допускаемой дополнительной погрешности установки напряжения постоянного тока, установки амплитуды сигналов синусоидальной формы, дополнительной погрешности измерения напряжения постоянного и переменного тока с помощью встроенного АЦП, обусловленных изменением температуры окружающего воздуха во всем рабочем диапазоне, не более:

± 50 % от основной погрешности.

Блок логического анализатора-генератора В-141

- максимальное количество входных каналов анализатора                              32;

- входные параметры канала анализатора:

входное активное сопротивление - не менее 100 кОм;

входная емкость - не более 10 пФ;

- максимальное количество выходных каналов генератора                             16;

- логические уровни формируемых цифровых сигналов генератора:

выходное напряжение низкого уровня Чвых.О - не более 0,4 В;

выходное напряжение высокого уровня ивых.1 - не менее 2,5 В;

- диапазон входного напряжения анализатора, В                        от минус 15 до 15;

- пределы перестройки уровня дискриминации логического состояния анализируемого цифрового сигнала, В

- пределы основной погрешности установки уровня дискриминации, мВ

- пределы дополнительной погрешности установки уровня дискриминации в рабочем диапазоне температур, мВ

- частота опорного внутреннего тактового генератора для анализатора и генератора логических последовательностей, Гц                                    100 000 000 ±5 000

- режимы запуска анализатора:

автоматический (немедленный запуск без дополнительных условий);

ждущий (запуск по наступлению предварительно заданного условия синхронизации).

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель методом шелкографии, а также на титульный лист «Руководства по эксплуатации» - типографским методом.

Комплектность

Комплектность осциллографов соответствует таблице 2.

Таблица 2

Примечания:

- по согласованию с Заказчиком состав комплекса может быть изменен, комплекс может иметь в различном сочетании до трех измерительных блоков из базового комплекта;

- поставляется по отдельному заказу (компьютер должен быть сертифицирован);

- по согласованию с Заказчиком количество пробников может быть изменено.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100235722.193-2009 «Комплексы измерительные многофункциональные УНИПРО. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

МРБ МП.884-2009 «Комплексы измерительные многофункциональные УНИПРО. Методика поверки».

Заключение

Комплексы измерительные многофункциональные УНИПРО соответствуют требованиям ТУ РБ 100235722.193-2009, ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Поверку комплексов измерительных многофункциональных УНИПРО, предназначенных для применения либо применяемых в сфере законодательной метрологии, проводить юридическими лицами, входящими в государственную метрологическую службу или иными юридическими лицами, аккредитованными для ее осуществления (межповерочный интервал -не более 12 месяцев).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел.334-98-13

Аттестат аккредитации № BY/112.02.1.0.0025
