Системы повременного учета длительности соединений автоматизированные АПУС СИС4000

Назначение

Системы повременного учета длительности соединений автоматизированные СИС4000 (далее - АПУС СИС4000) предназначены для измерения и регистрации длительностей состоявшихся соединений абонентов станций телефонных автоматических электронных учрежденческо-производственных СИС4000 (далее - УПАТС СИС4000).

Область применения - местная, междугородная и международная телефонная связь.

Описание

АПУС СИС4000 представляют собой системы, аппаратно и программно реализованные на базе УПАТС СИС4000, которые имеют 6 модификаций в зависимости от количества соединительных линий, абонентских линий, радиоабонентов стандарта DECT и конструктивного исполнения:    УПАТС СИС4000-01, УПАТС СИС4000-02, УПАТС СИС4000-03,

УПАТС СИС4000-04, УПАТС СИС4000-05, УПАТС СИС4000-06.

Этапы установления соединений отслеживаются аппаратно-программными средствами УПАТС СИС4000. Данные о состоявшихся соединениях абонентов УПАТС СИС4000 хранятся в базе данных в виде рабочих файлов.

Сохраненная в базе данных информация о состоявшихся соединениях абонентов может быть выведена на монитор персонального компьютера.

Основные функции:

измерение длительности и учет состоявшихся исходящих соединений для местных, междугородных, международных соединений и соединений со спецслужбами;

- регистрация номеров вызывающего и вызываемого абонентов АПУС СИС4000, даты и времени начала каждого состоявшегося соединения;

Место нанесения поверительного клейма-наклейки и место нанесения знака Утверждения типа приведено в приложении А.

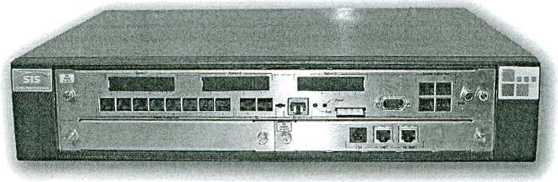

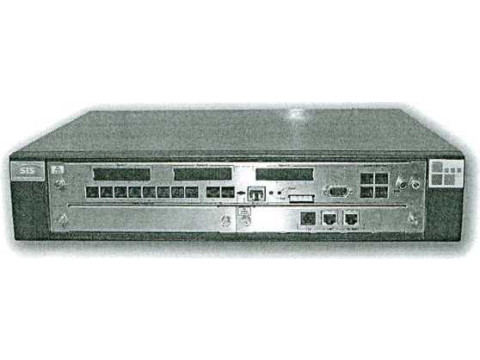

Рисунок 1 - Внешний вид АПУС УПАТС СИС4000-01

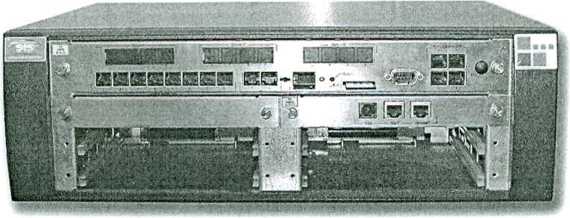

Рисунок 2 - Внешний вид АПУС УПАТС СИС4000-02

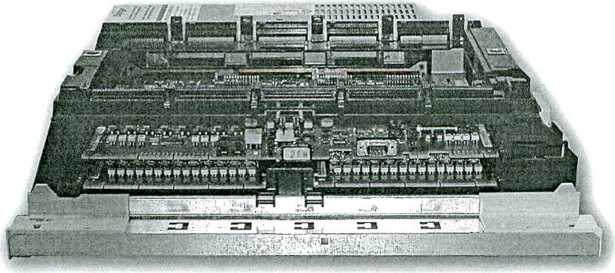

Рисунок 3 - Внешний вид АПУС УПАТС СИС4000-03

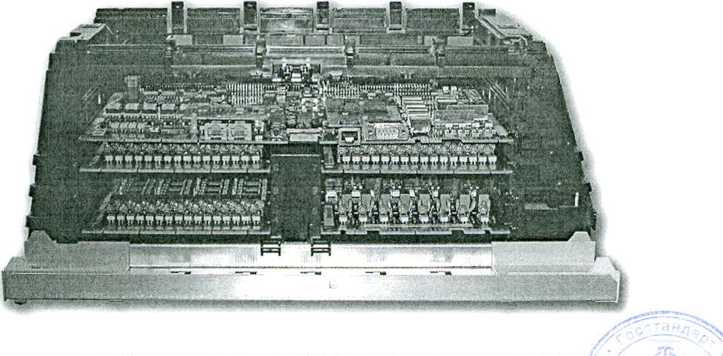

Рисунок 4 - Внешний вид АПУС УПАТС СИС4000-04

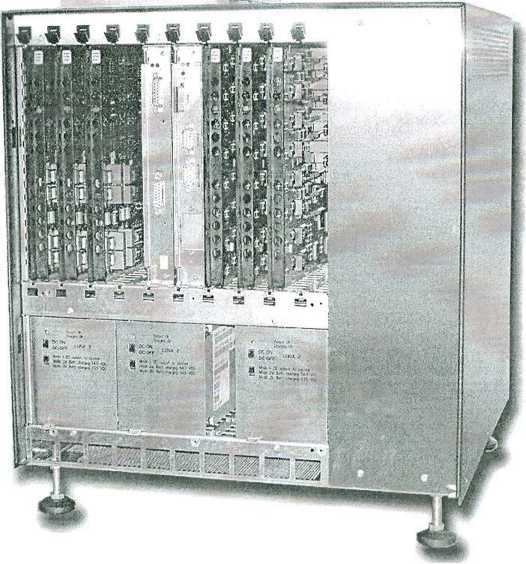

Рисунок 5 - Внешний вид АПУС УПАТС СИС4000-05

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания переменного тока, В,

с номинальной частотой 50 Гц................................................................................230.

Минимальная длительность соединений, с....................................................................2.

Допускаемая абсолютная погрешность измерения длительности соединений, с/сут,.....................................................не более ±2.

Суточный ход часов УПАТС СИС4000, с,......................................................не более ±2.

Климатические условия при эксплуатации: (группа УХЛ4 по ГОСТ 15150-69);

- температура окружающего воздуха, °C,........................................ от 1 до 40,

- относительная влажность, %,..................................до 80 при температуре 25 °C,

- атмосферное давление, кПа....................................................от 84,0 до 106,7.

Климатические условия при транспортировании: - температура окружающего воздуха, °C,..........................от минус 50 до плюс 50.

- относительная влажность, %,..............................................................до 98 при 25 °C.

Защита от поражения электрическим током по СТБ МЭК 60950-1-2003........................класс I.

Знак утверждения типа

Знак Утверждения типа наносится па кассету, в которую устанавливается модуль центрального процессора УПАТС СИС4000, в виде наклейки, выполненной типографским способом, и па титульный лист руководства по эксплуатации.

Комплектность

АПУС СИС4000 в составе УПАТС СИС4000..................................................1 комплект

Эксплуатационная документация на УПАТС СИС4000.................................1 комплект

Методика поверки МРБ МП. 1616 - 2006 ...................................................... 1 экземпляр

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100082974.005-2006 “Станции телефонные автоматические электронные учрежденческо-производственные СИС4000. Технические условия”

ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”

СТБ МЭК 60950-1-2003 "Оборудование информационных технологий. Безопасность.

Часть 1. Общие требования".

МРБ МП. 1616 - 2006 " Системы повременного учета длительности соединений автоматизированные АПУС СИС4000. Методика поверки".

Заключение

Системы повременного учета длительности соединений автоматизированные АНУС СИС4000   соответствуют ТУ ВY100082974.005-2006,   ГОСТ 15150-69,

СТБ МЭК 60950-1-2003.

Межповерочный интервал - нс более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

Старовиленский тракт, 93, 220053 г. Минск.

Тел. 234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
