Регистраторы показателей качества электрической энергии "Парма РК3.02"
| Номер в ГРСИ РФ: | РБ 03 13 3247 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "ПАРМА", г. Санкт-Петербург |
|
Описание типа РБ 03 13 3247 12 [2013-01-17]
rb-03-13-3247-12_2013-01-17.pdf
|
Скачать |
Регистратор показателей качества электрической энергии «Парма РКЗ.02» предназначен для измерения и регистрации показателей качества электрической энергии (ПКЭ), оценки соответствия качества измеряемой электрической энергии (ЭЭ) нормам по ГОСТ 13109; и выдачи протокола соответствия при проведении контроля и испытаний электрической энергии по ГОСТ Р 8.655 в электрических сетях систем энергоснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц, при измерениях в сетях 0,4 кВ непосредственно или относительно вторичного напряжения измерительного трансформатора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3247 12 |
| Наименование | Регистраторы показателей качества электрической энергии "Парма РК3.02" |
| Год регистрации | 2012 |
| Номер сертификата | 7867 |
| Дата регистрации | 2012-06-01 |
| Срок действия | 2016-05-27 |
| Получатель сертификата | ООО "ПАРМА", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Парма"
Адрес: 198216, г. Санкт-Петербург, Ленинский пр., 140
Контакты: (812)346-86-10 / (812)376-95-03 / E-mail: parma@parma.spb.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике РА1.003.002 МП, утвержденной в 2011 г. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №02-07). |
Поверители
Скачать
|
Описание типа РБ 03 13 3247 12 [2013-01-17]
rb-03-13-3247-12_2013-01-17.pdf
|
Скачать |
Описание типа
Назначение
Регистратор показателей качества электрической энергии «Парма РКЗ.02» предназначен для измерения и регистрации показателей качества электрической энергии (ПКЭ), оценки соответствия качества измеряемой электрической энергии (ЭЭ) нормам по ГОСТ 13109; и выдачи протокола соответствия при проведении контроля и испытаний электрической энергии по ГОСТ Р 8.655 в электрических сетях систем энергоснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц, при измерениях в сетях 0,4 кВ непосредственно или относительно вторичного напряжения измерительного трансформатора.
Основная область применения - организация учета параметров качества электроэнергии на предприятиях промышленности и энергетики как в автономном режиме, так и в стационарной установке - в составе автоматизированных измерительных систем контроля и учета (АСКУЭ), обследования электросетей (энергоаудите), проведение сертификационных испытаний качества электроэнергии.
Описание
Регистратор представляет собой малогабаритный электронный измерительный прибор, предназначенный для стационарной установки. Регистратор выполнен в металлическом корпусе и оборудован герметичными кабельными вводами, что позволяет использовать его в сложных климатических условиях (IP65).
Регистратор имеет три гальванически развязанных от других частей регистратора измерительных входов напряжения с номинальными действующими значениями напряжений от 45 до 400 В.
Регистратор не имеет органов управления и настройки, передача результатов измерений осуществляется по интерфейсу RS232/RS485 на персональный компьютер (ПК), который осуществляет управление работой регистратора.
Удаленный доступ к регистратору осуществляется с помощью внешнего или встроенного GSM - модема. Наличие внутреннего GPS - приемника обеспечивает синхронизацию часов регистратора с астрономическим временем, что позволяет применять его в автономном режиме.
Зарегистрированные данные хранятся в энергонезависимой памяти регистратора; по данным, записанным в энергонезависимую память ПО формирует заключение о соответствии качества электрической энергии нормам установленным ГОСТ 13109 для суточной и интервальной статистики.
Программное обеспечение (ПО) регистратора может работать на ПК с тактовой частотой 166 МГц и выше, под управлением операционной системы Windows версии "Windows 95" и выше.

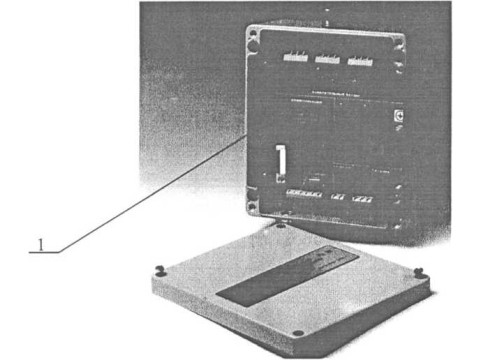

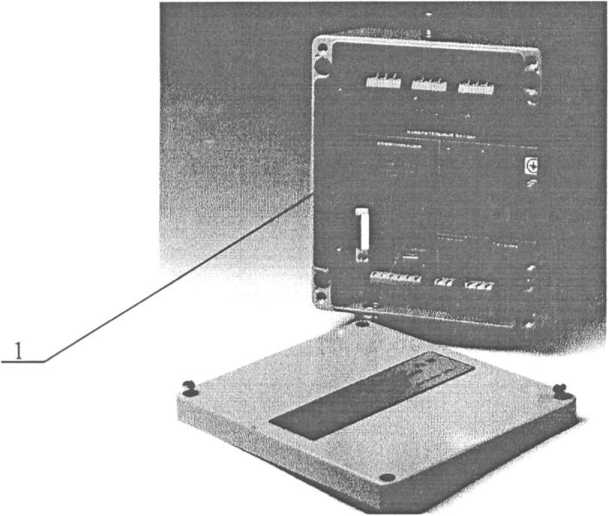

Общий вид регистратора представлен на рисунке 1.
1 - Место для нанесения оттиска клейм
Рисунок 1
Программное обеспечение
Идентификационные данные программного обеспечения регистратора приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (Идентификационный номер) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Prg302V212 |
Внутреннее ПО регистратора Рабочая программа |
2.12 |
8СЕА290611А896С553 EC9F2122AC00BD |
MD5 |
|
Ы302-2.21 |
Внутреннее ПО регистратора Загрузчик рабочей программы |
2.21 |
36120389ABBA72DEC EAC3AA75F910977 |
MD5 |
|
Com302 |
Программа настройки COM-порта и ModBus адреса прибора РК3.02 |
1.0 |
0C4D5083F2D60D5003 75ЕА12201066D8 |
MD5 |
|
SetupTransData_ vl_74 |
Универсальная программа для работы с регистраторами ПКЭ |
1.74 |
99B366FD00E6775492F 3260DE509D723 |
MD5 |
|
TranscopAIlRegs_ v6_59 |
Универсальная программа просмотра, анализа и печати данных |
6.0.59 |
D815087BF4393C6180E B8DFAADDC7DC9 |
MD5 |
|
setupPo veRK302_ vOOl |
Мастер поверки РК3.02 |
1.0 |
3CED43481035973D385 ED6F5B06FFFE3 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 - С.
Технические характеристики
Нормируемые метрологические характеристики приведены в таблице 2.
Таблица 2
|
Измеряемая величина |
Обозна -чение |
Ед. изм. |
Диапазон измерения |
Пределы допускаемой погрешности измерения |
Интервал усредне-НИЯ, с | |
|
абсолютной |
относительной, % | |||||
|
Действующее значение напряжения |
и |
В |
ОТ 0,7 {/ном ДО 1,3 {/ном |
— |
±0,2 |
60 |
|
Установившееся отклонение действующего значения напряжения |
6 Vy |
% |
от-30 до +30 |
±0,2 |
— |
60 |
|
Установившееся действующее значение напряжения основной частоты |
vm |
В |
ОТ 0,7 f/цом ДО 1,3 {/ном |
— |
±0,2 |
60 |
|
Установившееся отклонение действующего значения напряжения основной частоты |
ъит |
% |
от-30 до +30 |
±0,2 |
60 | |
|
Частота |
Гц |
от 45 до 55 |
±0,02 |
20 | ||
|
Отклонение частоты |
у |
Гц |
от - 5 до + 5 |
±0,02 |
— |
20 |
|
Коэффициент несимметрии напряжений по обратной последовательности основной частоты |
% |
отО до 30 |
±0,3 |
3 | ||
|
Коэффициент несимметрии напряжений по нулевой последовательности основной частоты |
% |
от 0 до 30 |
±0,5 |
3 i ! i i | ||
|
Коэффициент искажения синусоидальности кривой напряжения |
Kv |
% |
от 0 до 30 |
при К и < 1% ±0,1 |
при К и > 1 % ± 10 |
3 |
|
Коэффициент л-ой гармонической составляющей напряжения, при л от 2 до 40 |
Ки(п) |
% |
от 0,05 до 30,0 |
При Аад < 1% ±0,05 |
при KV(n)>\% ±5 |
3 |
|
Коэффициент временного перенапряжения |
Т^нер U |
отн. ед. |
от Dl} до 1,3 |
± 2,2/{/вои |
— |
— |
|
Глубина провала напряжения |
un |
% |
от dC7np (|2) до 100 |
±220/{/ном. |
— |
— |
|
Длительность провала напряжения |
мс |
от 10 до 59960 |
± 10 |
— |
— | |
|
Длительность временного перенапряжения |
AAiep |
мс |
от 40 до 59960 |
± 10 |
— |
— |
|
Точность хода часов |
с/сут |
±1 |
— | |||
Примечание: nD = 1 + d{/np в/ЮО, где d{/np в - значение установленного предельно допустимого отклонения напряжения вверх;
2)d{/np н - значение установленного предельно допустимого отклонения напряжения вниз.
Точность хода часов регистратора в исполнении без GPS приемника не более ± 4 с/сутки.
Регистратор обеспечивает задание номинального напряжения в диапазоне от 45 до 400 В, в том числе 57,74; 100,00; 220,00; 380,00 В по ГОСТ 21128.
Чувствительность регистратора к превышению установленных допускаемых значений ПКЭ регистрируемыми величинами, не превышает погрешности регистрации соответствующих величин.
Регистратор обеспечивает оценку соответствия качества измеряемой электрической энергии нормам по ГОСТ 13109 с выдачей протокола соответствия при проведении контроля и испытаний электрической энергии по ГОСТ Р 8.655.
Сопротивление входных цепей регистратора, не менее 500 кОм.
Емкость входных цепей, не более 200 пФ.
Потребляемая мощность, не более 60 В А.
Масса изделия, не более 5,6 кг.
Габаритные размеры изделия, не более 204x284x115 мм.
Наибольшее время непрерывной регистрации 10080 мин.
Наработка на отказ, не менее 25000 ч.
Входные цепи регистратора выдерживают перегрузку 680 В в течение 2 ч.
Срок службы, не менее 10 лет.
Среднее время восстановления работоспособного состояния после обнаружения неисправности - 1 час.
Электропитание регистратора осуществляется от сети переменного тока с номинальной частотой 50 Гц и действующим значением напряжения 220/380 В + 30%.
Нормальные условия применения по ГОСТ 22261:
- температура окружающего воздуха 20 ± 5 °C;
относительная влажность воздуха от 30 до 80 %;
атмосферное давление от 84 до 106 кПа.
Рабочие условия применения, в части механических воздействий, в соответствии с требованиями к группе 4 по ГОСТ 22261.
- температура окружающего воздуха от минус 40 до плюс 55 °C;
относительная влажность воздуха 90 % при 30 °C;
атмосферное давление от 84 до 106,7 кПа.
Предельные условия транспортирования для группы 4 по ГОСТ 22261.
Знак утверждения типа
. Знак утверждения типа наносится на заднюю панель регистратора методом лазерной гравировки и на титульном листе формуляра и руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки изделия определяется техническим заданием заказчика на , поставку.
Базовый комплект регистратора включает в себя:
- регистратор показателей качества электрической
|
энергии «Парма РК3.02» - компакт-диск «Программное обеспечение регистратора |
-1 шт.; |
|
показателей качества электрической энергии «Парма РК3.02» |
-1 шт.; |
|
- Руководство по эксплуатации РА 1.003.002 РЭ |
-1 экз.; |
|
Формуляр РА1.003.002 ФО |
-1 экз.; |
|
- Методика поверки РА1.003.002 МП |
-1 шт.; |
|
- кабель соединительный RS-232/485 |
-1 шт.; |
|
кабель соединительный RS-232/485 для стационарного подключения |
-1 шт.; |
|
антенна GPS |
-1 шт.; |
|
антенна GSM |
-1 шт.; |
|
комплект предохранителей |
-1 шт.; |
|
- самоклеящиеся площадки . |
-2 шт.; |
|
- комплект коммутационных проводов РА6.560.082 |
-1 шт.; |
|
- комплект монтажный РА6.560.086 |
-1 шт.; |
|
- упаковочная коробка |
-1 шт. |
Примечание: - варианты исполнения корпуса регистратора приведены в таблице 3. - поставляются по требованию заказчика.
Таблица 3
|
Вариант исполнения |
GSM - модем с переходником SMA и выносной или внешней антенной |
GSM - модем с переходником SMA и штыревой антенной |
СОМ-порт |
GPS-приемник с антенной |
Внешнее питание/ сигнализация |
|
РА 1.003.002 |
Нет |
Нет |
Да |
Нет |
Нет |
|
РА1.003.002-01 |
Да |
Нет |
Нет |
Нет |
Нет |
|
РА 1.003.002-02 |
Да |
Нет |
Нет |
Да |
Нет |
|
РА1.003.002-03 |
Нет |
Нет |
Да |
Да |
Нет |
|
РА 1.003.002-04 |
Нет |
Нет |
Да |
Нет |
Да |
|
РА 1.003.002-05 |
Да |
Нет |
Нет |
Нет |
Да |
|
РА1.003.002-06 |
Да |
Нет . |
Нет |
Да |
Да |
|
РА 1.003.002-07 |
Нет |
Нет |
Да |
Да |
Да |
|
РА 1.003.002-08 |
Нет |
Да |
Нет |
Нет |
Нет |
|
РА1.003.002-09 |
Нет |
Да |
Нет |
Да |
Нет |
|
РА1.003.002-10 |
Нет |
Да |
Нет |
Нет |
Да |
|
РА1.003.002-11 |
Нет |
Да |
Нет |
Да ' |
Да |
Поверка
осуществляется по документу «РА 1.003.002 МП «Регистратор показателей качества электрической энергии «Парма РК3.02 » Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в апреле 2011 г.
Основные средства поверки:
- Калибратор напряжения и тока многофункциональный «ПАРМА ГС8.033», U - 0.. .308 В, ± 0,016 + 0,001(Uk/Uh-1) %, 1 = 0.. ,7А, ± 0,1 + 0,002(1к/1и-1) %»;
Установка для проверки параметров электробезопасности GPI-735A, U = 0.1...5,0 кВ, R = 1.. .9999 Мом, ПГ U ± (0,01 *Пинд.+5 ед. мл.р.), ПГ R ± 5 % при (R от 1 до 500 Ом ПГ ± 10 % при R от 500 до 9999 МОм.
Сведения о методах измерений
Содержатся в документе «РА1.003.002 РЭ Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
2. ТУ 4222-012-31920409-2004 Регистратор показателей качества электрической энергии «Парма РК3.02». Технические условия.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
