Весы вагонные электронные ВВС
| Номер в ГРСИ РФ: | РБ 03 02 4860 12 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск |
|
Описание типа РБ 03 02 4860 12 [2012-11-08]
rb-03-02-4860-12_2012-11-08.pdf
|
Скачать |
Весы вагонные электронные ВВС (далее весы) предназначены для измерения полной массы железнодорожных вагонов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4860 12 |
| Наименование | Весы вагонные электронные ВВС |
| Год регистрации | 2012 |
| Номер сертификата | 7869 |
| Дата регистрации | 2012-04-26 |
| Срок действия | 2017-04-26 |
| Получатель сертификата | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР"
Адрес: ул. Купревича, 1, корп. 3, 220141, г. Минск
Контакты: +017-265-93-16 / +017-265-93-06
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП 2236-2012. |
Поверители
Скачать
|
Описание типа РБ 03 02 4860 12 [2012-11-08]
rb-03-02-4860-12_2012-11-08.pdf
|
Скачать |
Описание типа
Назначение
Весы вагонные электронные ВВС (далее весы) предназначены для измерения полной массы железнодорожных вагонов в режиме статического взвешивания.
Область применения - предприятия промышленности, топливно-энергетического комплекса, железнодорожные станции.
Описание
Весы изготавливают в двух модификациях, отличающихся пределом взвешивания: ВВС-100 и ВВС-150. Каждая модификация имеет два исполнения. Исполнение 1 комплектуется грузоприемным устройством, включающим одну платформу. Исполнение 2 комплектуется грузоприемным устройством, состоящим из двух платформ с пассивной вставкой между ними. Исполнение указывается цифрой, следующей за значением грузоподъемности весов. Габаритные размеры и масса грузоприемного устройства весов в зависимости от модификации и исполнения приведены в таблице 3.
Конструктивно весы состоят из:
- грузоприемного устройства,
- дискретного отсчетного устройства типа WE2110 производства фирмы НВМ (Германия).
Весы могут быть укомплектованы тензометрическими датчиками силы типа ZSFY производства фирмы Keii Electric (КНР) или тензометрическими датчиками силы типа С16А производства фирмы НВМ (Германия), что указывается в обозначении весов буквами Z и С соответственно, следующей за обозначением исполнения весов.
Пример записи весов вагонных электронных при заказе и в другой документации:
весы вагонные электронные ВВС-100.1Z ТУ BY 100100852.015-2012, где
1 - вариант исполнения, согласно таблице 3,
Z - весы укомплектованы тензометрическими датчиками силы типа ZSFY производства фирмы Keii Electric (КНР).
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого вагона на силоизмерительные тензорезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого вагона, поступает на дискретное отсчетное устройство. Дискретное отсчетное устройство производит аналого-цифровое преобразование сигнала тензодатчиков и индицирует маа0ЙЩ1™$№аемого вагона на цифровом табло. %
СТП 1 ИЗ 5 11
1 rl j .J II I (ретта ГТЖрЭДН# J
К \
\уДля

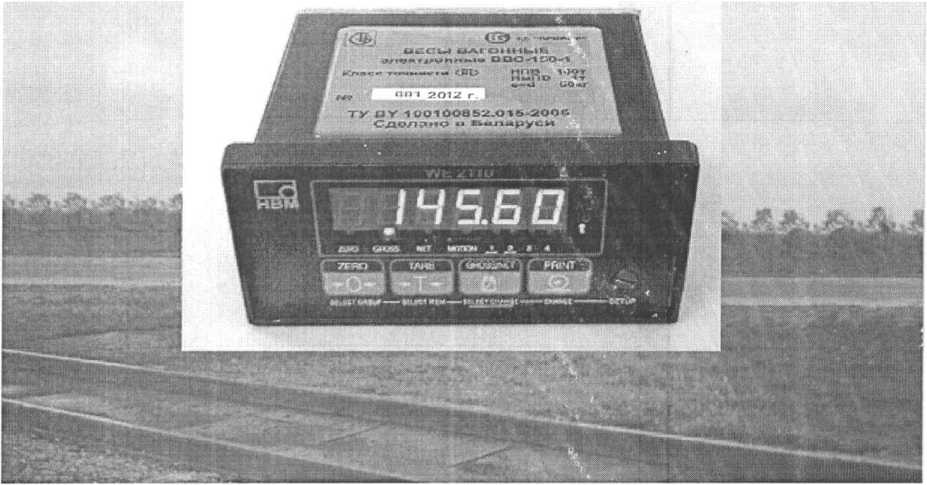

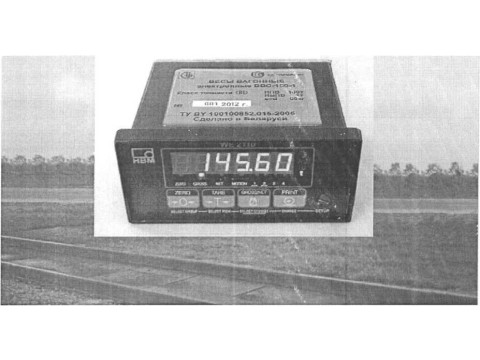

Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена в Приложении А.
Рис.1. Весы вагонные электронные ВВС.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов указаны в таблице 1
Таблица 1
|
Наименование характеристики |
ВВС-100 |
ВВС-150 |
|
1. Класс точности |
Средний по СТБ ЕН 45501 | |
|
2. Наибольший предел взвешивания НПВ, кг |
109000 |
150000 |
|
3. Наименьший предел взвешивания НмПВ, кг |
1000 | |
|
4. Дискретность отсчета (сЦ)и цена поверочного деления (е), кг |
50 | |
|
5. Диапазон выборки массы тары, кг |
от 400 до 70 000 |
от 1000 до 105 000 |
|
6. Непостоянство показаний ненагруженных весов, кг |
±50 | |
|
7. Порог чувствительности весов |
1,4 е (70 кг) | |
|
8. Диапазон рабочих температур, °C |
от минус 30 до плюс 45 | |
|
9. Напряжение питания, В |
230±10% | |
|
10. Частота питающего напряжения, Гц |
50 ± 1 | |
|
11. Потребляемая мощность, ВА, не более |
15 | |
|
12. Степень защиты оболочки по ГОСТ 14254 |
IP55 | |
|
13. Средний срок службы, лет, не менее |
8 | |
|
14. Вероятность безотказной работы |
°’9 --- | |
Пределы допускаемой погрешности весов указанны б таблице 2.
Таблица 2
|
Интервал взвешивания в ценах поверочного деления |
Пределы допускаемой погрешности, кг | |
|
при первичной поверке и калибровке |
в эксплуатации и после ремонта на эксплуатирующем предприятии | |
|
от НмПВ до 500 е |
±25 |
±50 |
|
св. 500 е до 2000 е |
±50 |
±100 |
|
Св. 2000 е до НПВ |
±75 |
±150 |
Размеры, масса грузоприемного устройства и входящих платформ в зависимости от исполнения весов приведены в таблице 3.
Таблица 3
|
Исполнение весов |
Габаритные размеры грузоприемного устройства мм, не более |
Количество платформ шт. |
Габаритные размеры платформ, мм, не более |
Масса, кг, не более |
|
ВВС-100.1 |
13500x1840x1285 |
1 |
- |
11750 |
|
ВВС-100.2 |
13500x1840x620 |
2 |
5750x1840x620 5750x1840x620 |
7120 |
|
ВВС-150.1 |
15500x1840x1285 |
1 |
- |
13250 |
|
ВВС-150.2 |
15500x1840x620 |
2 |
5750x1840x620 5750x1840x620 |
7120 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на фирменную табличку весов, защищаемую термореактивным полимером. Знак Утверждения типа наносится и на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Комплект поставки вагонных весов ВВС указан в таблице 4.
Таблица 4
|
Наименование |
Количество | |||
|
ВВС-100.1 |
ВВС-100.2 |
ВВС-150.1 |
ВВС-150.2 | |
|
Грузоприемное устройство, шт. |
1 |
1 |
1 |
1 |
|
Объединительная коробка, шт. |
1 |
1 |
1 |
1 |
|
Дискретное отсчетное устройство WE2110, шт. |
1 |
1 |
1 |
1 |
|
Тензометрический датчик ZSFY или С16А, шт. |
- |
8 |
- |
8 |
|
Тензометрический датчик ZSFY илиС16А, шт. |
4 |
- |
4 |
- |
|
Кабель соединительный, шт. |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации, экз. |
1 |
1 |
1 |
1 |
|
Паспорт, экз. |
1 |
1 |
1 | |
|
Методика поверки, экз |
1 |
1 |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100100852.015-2012 «Весы вагонные электронные ВВС».
СТБ ЕН 45501-2004 «Средства измерений неавтоматические взвешивающие.
Общие требования и методы испытаний».
МРБ МП 2236-2012 «Весы вагонные электронные ВВС. Методика поверки».
Заключение
Весы вагонные электронные ВВС соответствуют требованиям ТУ BY 100100852.015-2012, СТБ ЕН 45501.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
